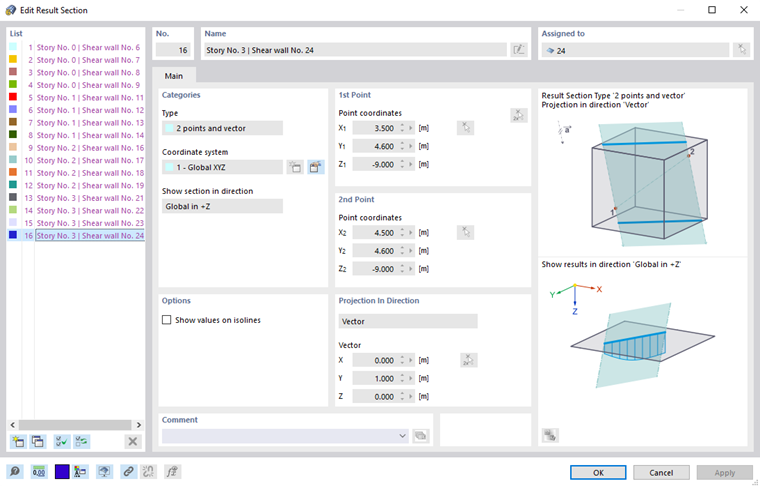

L'add-on rileva automaticamente se ci sono le pareti del piano dal punto più alto al punto più basso del piano in una forma continua. In questo caso, viene generata una sezione risultante orizzontale denominata "Muro di taglio". Le sezioni verticali sono create per pareti discontinue. Sono chiamati "Spandrels". I risultati sono visualizzati per tutte le sezioni generate.

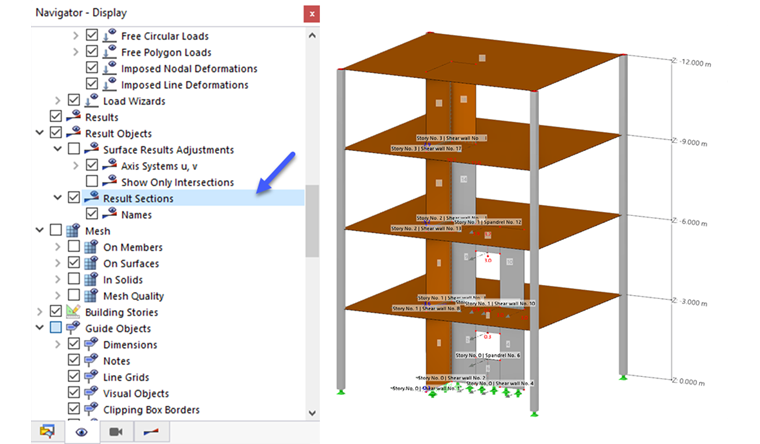

Il concetto di taglio dei risultati è descritto nel capitolo Tagli dei risultati del manuale di RFEM. Come al solito, puoi attivare e disattivare le sezioni dei risultati nel navigatore ' - Visualizza '. Le opzioni per la valutazione delle sezioni risultanti per i singoli piani dell'edificio sono adattate alle proprietà del add-on.

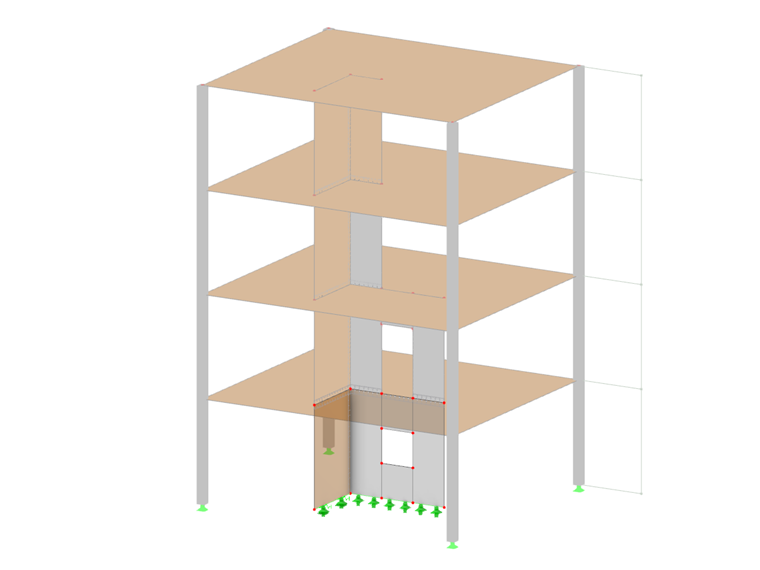

La figura seguente mostra i diagrammi dei risultati delle forze interne della superficie nx , ny e nxy , che sono state create per la soletta 13 dell'esempio to-download/003251 le sezioni dei risultati del modello di edificio si trovano al terzo piano. Nel navigatore della finestra 'Diagrammi dei risultati' è possibile selezionare anche altri tipi di risultati per la visualizzazione.

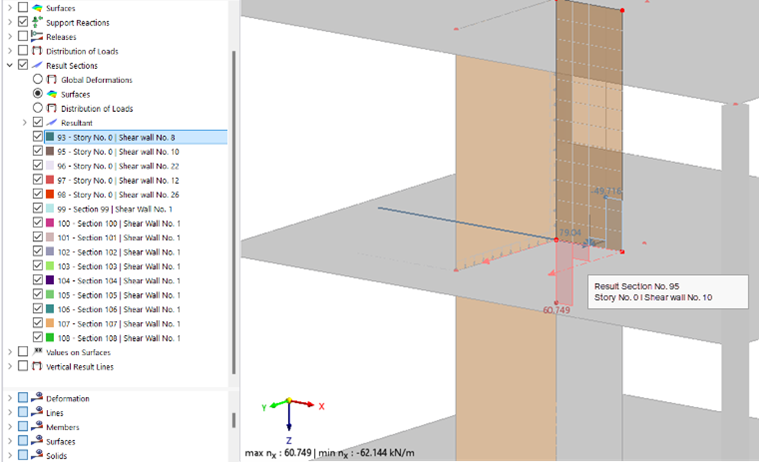

Anche le rotte e i valori di una sezione di risultato possono essere visualizzati sul modello. La figura seguente mostra ancora la piastra a parete 13 con la forza normale in ny. È possibile passare da un risultato all'altro passando tra le categorie 'Deformazioni globali ', ' Superfici 'e' Distribuzione del carico '. Nel caso della categoria 'Superfici' selezionata per l'immagine, il tipo di risultato determina se viene visualizzata una forza interna o una tensione.

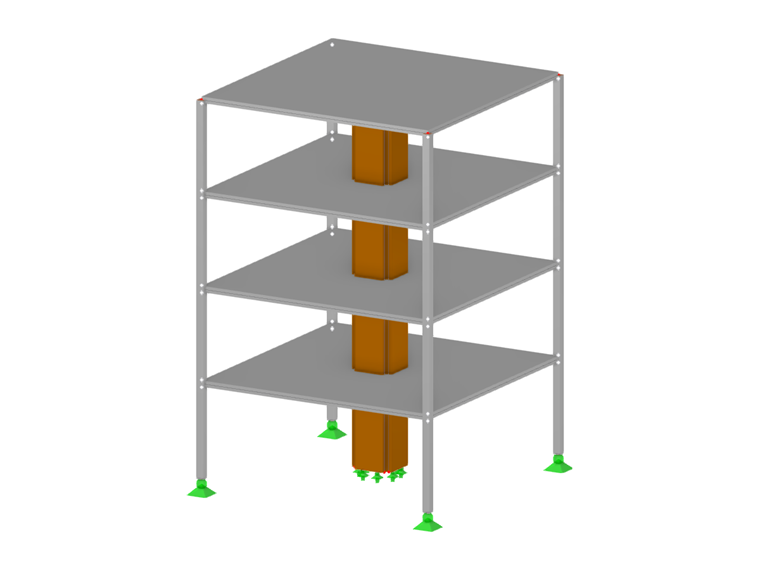

L'esempio edificio presenta ulteriori risultati che sono possibili con i tagli dei risultati. Questo edificio si compone di quattro piani con le dimensioni di base di 8 mx 8 m. Ogni piano è alto 3 m. L'edificio è simmetrico. I singoli pannelli delle pareti del nucleo dell'edificio di irrigidimento si trovano esattamente al centro dell'edificio. Non sono collegati tra loro. Le pareti sono vincolate come rigidamente fissate al piano terra.
I materiali e le dimensioni dei componenti sono i seguenti:
- Soffitti in cemento armato C20/25, d = 20 cm
- Pilastri in cemento armato C20/25, 24/24 cm
- Nucleo dell'edificio di controvento in legno a strati incrociati con cinque strati di C24, d = 20 cm, lunghezza 1 m
La parete in legno a strati incrociati è collegata alle solette con uno svincolo di rotazione (φx = 0) tramite cerniere della linea. Ai quattro nodi angolari esterni dell'edificio, ci sono colonne in cemento armato come colonne a pendolo con cerniere alle estremità del momento. Il modello non ha rigidezze del solaio del tipo ' Giunto rigido '.
L'edificio è esaminato per due casi di carico. Nel caso di carico 1, ad ogni piano viene applicato un carico superficiale di 1 kN/m 2. Nel caso di carico 2, un carico nodale di 5 kN, 10 kN, 20 kN e 40 kN - crescente dal piano terra all'ultimo piano - viene applicato nella direzione X globale.
La dimensione della mesh EF è selezionata tra 14 cm al fine di ottenere gli effetti di distorsione più bassi possibili e avere ancora le masse e gli spostamenti calcolati rapidamente disponibili.
Il baricentro è esattamente nel centro con le direzioni X e Y uguali a 4 m. Per una valutazione mirata degli spostamenti generalizzati, lì è definito un nodo aggiuntivo su ogni piano.
Nel 'Navigatore - Risultati' puoi scegliere tra tre tipi di risultati di base (vedi image {%/# image031369 Sezione dei risultati sul modello ]]):
- Spostamenti generalizzati globali
- Superfici
- Distribuzione dei carichi
È possibile selezionare gli spostamenti generalizzati come al solito nel navigatore navigatore - Risultati nella categoria superiore.
Nel caso dell'edificio, è di interesse lo spostamento dei singoli piani nel caso di carico 2. La figura seguente mostra gli spostamenti generalizzati nelle direzioni Y e X.

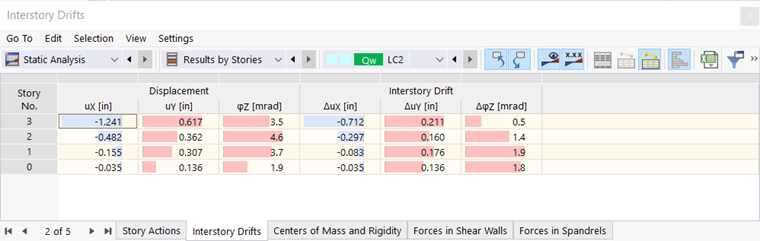

È possibile valutare gli spostamenti generalizzati di un solaio nella tabella 'Spostamenti per pavimento', che è disponibile nella categoria 'Analisi statica' e nella sottocategoria 'Risultati per pavimento'.
