La finestra di dialogo 'Casi di carico e combinazioni' consente di combinare le fasi di costruzione. Ciò può essere necessario nel caso di sistemi complessi, che, ad esempio, sorgono in parallelo durante il processo di costruzione e quindi si sviluppano come modelli parziali. Una sovrapposizione lineare dei risultati non sarebbe corretta. Nelle combinazioni delle fasi costruttive, è possibile considerare le influenze secondo le norme con i coefficienti di carico e quindi creare una situazione di progetto che includa tutte le costellazioni delle fasi costruttive per i progetti.
Combinazione con procedura guidata di combinazione

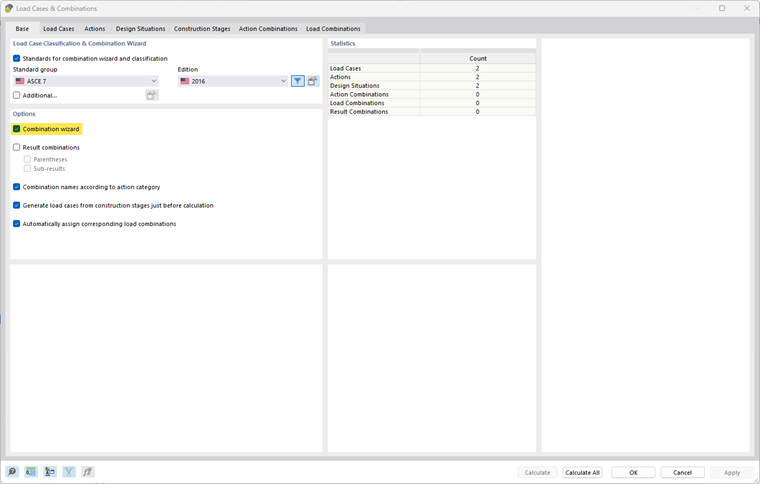

La procedura guidata di combinazione è attivata per impostazione predefinita nella scheda 'Base'. Questo crea le combinazioni automaticamente.
Nella scheda 'Fasi di costruzione', è possibile generare combinazioni di carico per determinate fasi di costruzione in cui i coefficienti di carico delle azioni sono registrati di conseguenza: Seleziona la fase di costruzione nellelenco' e quindi seleziona la casella di controllo Combinazioni secondo la procedura guidata di combinazione nella sezione 'Opzioni II'.

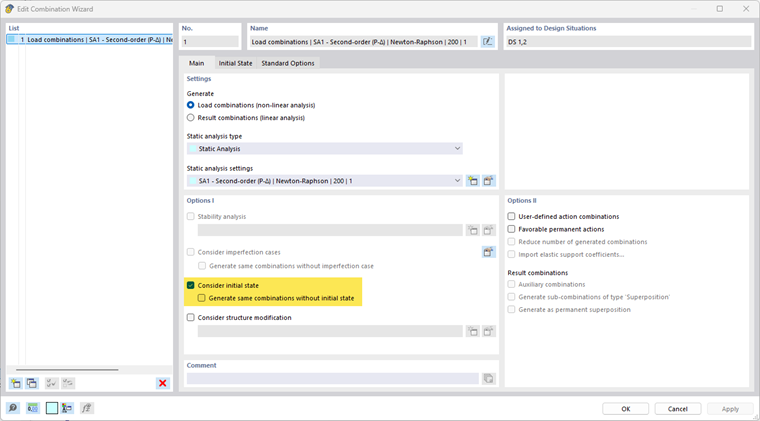

Quando si combinano le fasi di costruzione, è importante aver definito una combinazione guidata e assegnata al progetto situazione l'opzione Considera solo le fasi di costruzione è attivata. È possibile utilizzare il pulsante
per aprire la finestra di dialogo 'Modifica guidata combinazione' per verificare questa impostazione.
È anche possibile creare una nuova procedura guidata di combinazione che contiene l'opzione ' Considera solo le fasi di costruzione '. Quindi, nella scheda 'Situazione di progetto', assegnare questa procedura guidata a una nuova situazione di progetto che viene utilizzata specificamente per combinare le fasi di costruzione.

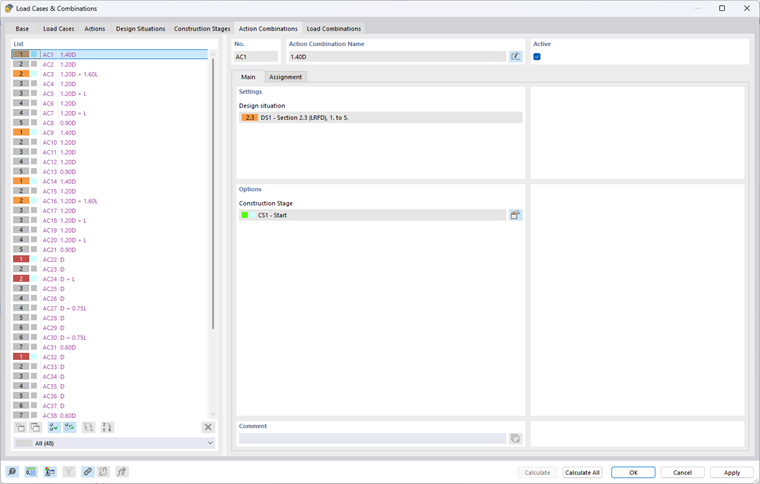

Per ogni fase costruttiva specificata viene generata una combinazione di azioni. Lo stato della costruzione è memorizzato qui per informazione.
Una combinazione di carico della situazione di progetto comprese le combinazioni ausiliarie richieste è generata da ciascuna combinazione di azioni. Questi sono specificati nel registro 'Combinazioni di carico'.
Combinazione manuale
In alternativa o in aggiunta alla combinazione con l'assistente di combinazione, le combinazioni di carico e di risultato possono anche essere generate manualmente in connessione con l'analisi della fase costruttiva.
Combinazioni di carico
Nella scheda 'Combinazioni di carico', utilizzare il pulsante
alla fine dellelenco' per creare una nuova combinazione di carico. Per questo CO, è quindi possibile effettuare le impostazioni rilevanti per la combinazione delle fasi di costruzione nella sezione 'Opzioni speciali'.
Considera stato iniziale da
Nell'elenco, selezionare lo stato di tensione e di deformazione su cui si basa lo stato di costruzione. Per una situazione classica, questa è una combinazione della fase di costruzione immediatamente precedente.
Considera fase costruttiva
Utilizzare l'elenco per specificare quale condizione strutturale dovrebbe essere presa in considerazione. Potrebbe essere necessario creare manualmente le combinazioni ausiliarie richieste.

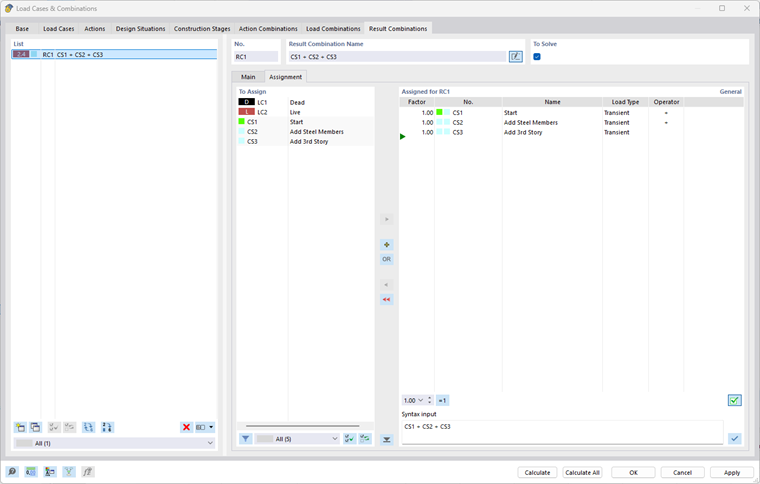

Combinazioni di risultati
Non sono necessarie 'opzioni speciali' per la combinazione con combinazioni di risultati: Le fasi costruttive sono combinate come i casi di carico ordinari e le combinazioni di carico.
