Kombinace stavebních stavů může být vyžadována například tehdy, když chcete modelovat současné nebo překrývající se stavební postupy, kde je třeba zohlednit dílčí modely a lineární superpozice výsledků by nebyla správná.
V dialogu Zatěžovací stavy a kombinace můžete takové situace normově zohlednit pomocí zatěžovacích faktorů a vytvářet návrhové situace, které zahrnují všechny možné konfigurace pro průkazy.
Kombinační asistent

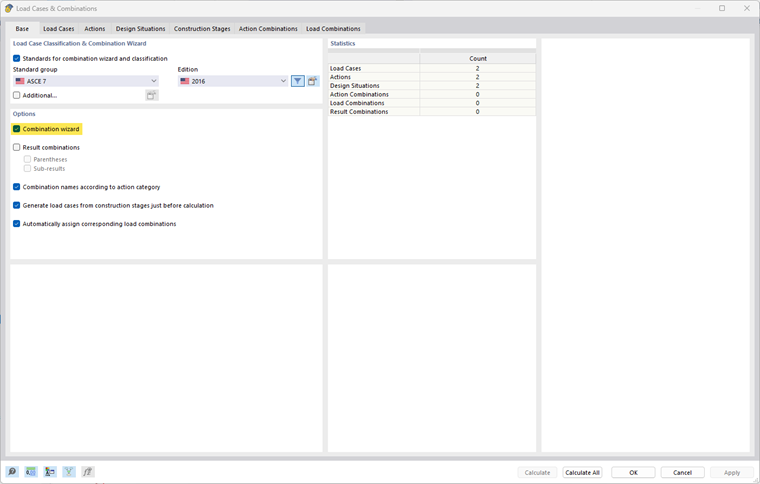

Kombinace mohou být generovány automaticky, k čemuž musí být aktivován Kombinační asistent. Příslušné nastavení programu můžete provést v základních údajích modelu, stejně jako v dialogu 'Zatěžovací stavy a kombinace' → záložka 'Základ'.
Více informací o používání Kombinačního asistenta naleznete v kapitole Kombinační asistenti uživatelské příručky RFEM.
Upravit nastavení
Dialog 'Upravit Kombinační asistent' můžete otevřít přes navigátor - Data → 'Zatěžovací stavy a kombinace' → 'Kombinační asistent', nebo přes menu → 'Zatěžovací stavy a kombinace' → 'Kombinační asistent'.

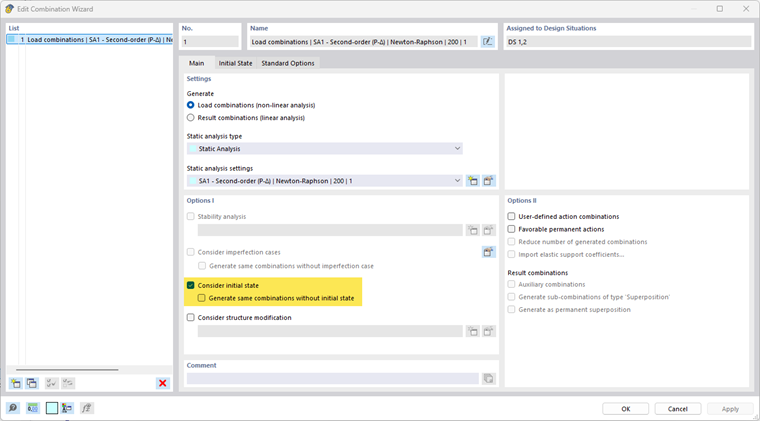

Pokud aktivujete možnost 'Zohlednit počáteční stav', bude zpřístupněna záložka 'Počáteční stav'. Tam můžete zvolit zatěžovací stav, jehož deformace budou výchozím stavem pro vytvořené kombinace.
Dále můžete využít možnost 'Generovat stejné kombinace bez počátečního stavu', což vám umožní vytvářet kombinace zatížení jak se zohledněním stavebních stavů, tak bez něj. Při aktivovaném políčku bude tak generován dvojnásobný počet kombinací zatížení.
Přezkoumat kombinace
Pro každý stavební stav jsou automaticky generovány kombinace účinků; z kombinací účinků jsou následně generovány kombinace zatížení pro příslušnou návrhovou situaci. V dialogu 'Zatěžovací stavy a kombinace' můžete všechny automaticky generované kombinace přezkoumat v příslušných kartách.
Ručně kombinovat
Pro ruční kombinaci zatížení – alternativně nebo navíc ke Kombinačnímu asistentovi – vytvořte na záložce 'Kombinace zatížení' nový prvek v seznamu. Použijte k tomu tlačítko
na konci seznamu. V sekci 'Speciální možnosti' můžete nastavit vhodné parametry:
Zohlednit počáteční stav z
V seznamu můžete vybrat výchozí stav napětí a deformace. Pro klasickou situaci je to předchozí stavební stav. Pokud není k dispozici žádná možnost, nejprve určete stavební stav, který má být zohledněn.
Zohlednit stavební stav
Určete přes seznam, který stavební stav konstrukce má být zohledněn. Případné pomocné kombinace musíte v případě potřeby vytvořit ručně.
Kombinace výsledků

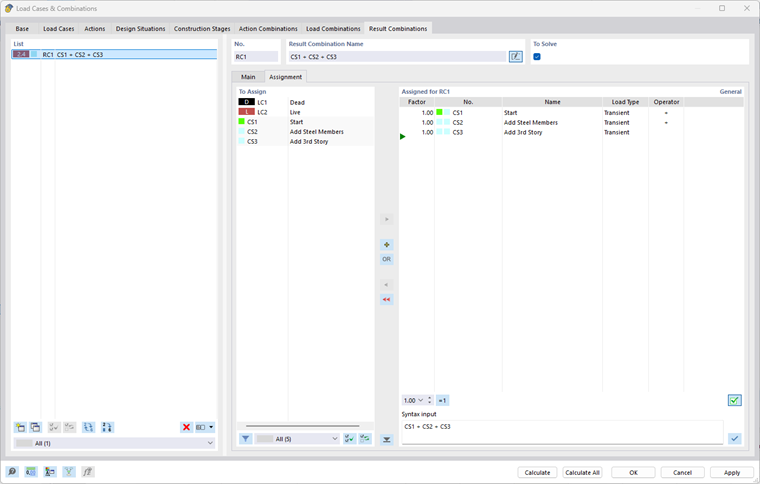

Pro kombinaci výsledků vytvořte v dialogu 'Zatěžovací stavy a kombinace' → záložka 'Kombinace výsledků' nový prvek v seznamu a následně přiřaďte relevantní stavební stavy.
