Combinar etapas de construcción

El diálogo 'Casos de carga y combinaciones' le permite combinar las etapas de construcción. Esto puede ser necesario en el caso de sistemas complejos que, por ejemplo, surgen en paralelo durante el proceso de construcción y, por lo tanto, se desarrollan como modelos parciales. Una superposición lineal de los resultados no sería correcta. En las combinaciones de las etapas de construcción, puede considerar las influencias de acuerdo con las normas con factores de carga y así crear una situación de diseño que incluya todas las constelaciones de las etapas de construcción para los diseños.

Combinación con asistente de combinación

El asistente de combinación está activado de forma predeterminada en la pestaña ' Base '. Esto crea las combinaciones automáticamente.

En la pestaña ' Fases de construcción ', puede generar combinaciones de carga para determinadas fases de construcción en las que se registran los factores de carga de las acciones en consecuencia: Seleccione la etapa de construcción en la lista y luego marque la casilla de verificación del asistente de Combinaciones según la combinación en la sección' Opciones II '.

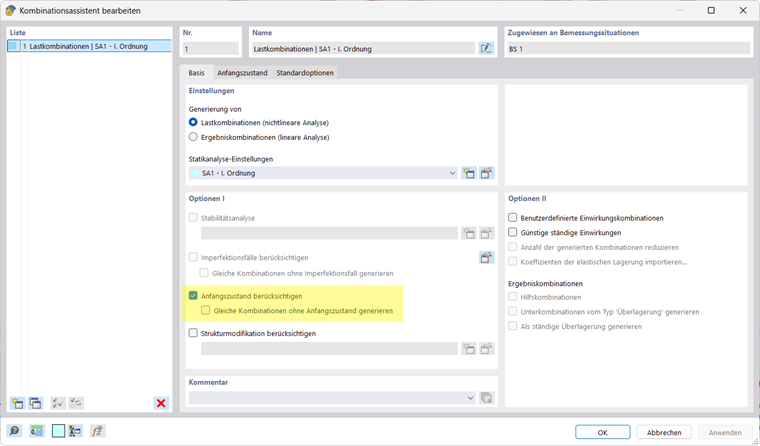

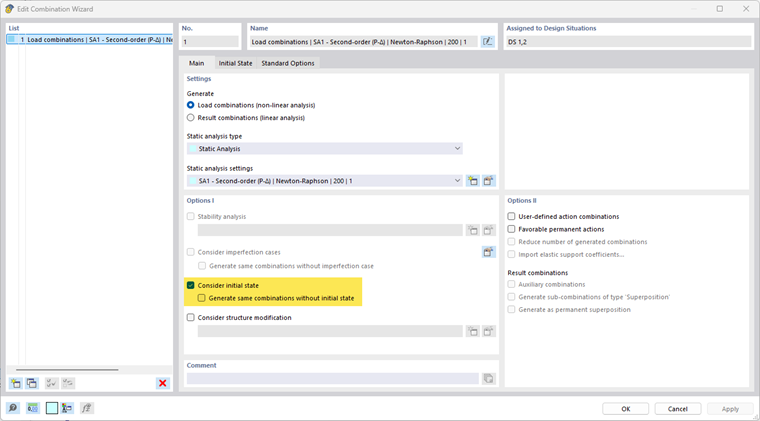

Al combinar las etapas de construcción, es importante que haya definido un y lo haya asignado al cálculo. situación se activa la opción Considerar sólo las fases de construcción. Puede usar el botón Edición para abrir el cuadro de diálogo 'Asistente para editar combinaciones' para comprobar esta configuración.

También puede crear un nuevo asistente de combinación que contenga la opción ' Considerar solo las etapas de construcción '. Luego, en la pestaña ' Situación de diseño ', asigne este asistente a una nueva situación de diseño que se use específicamente para combinar las etapas de construcción.

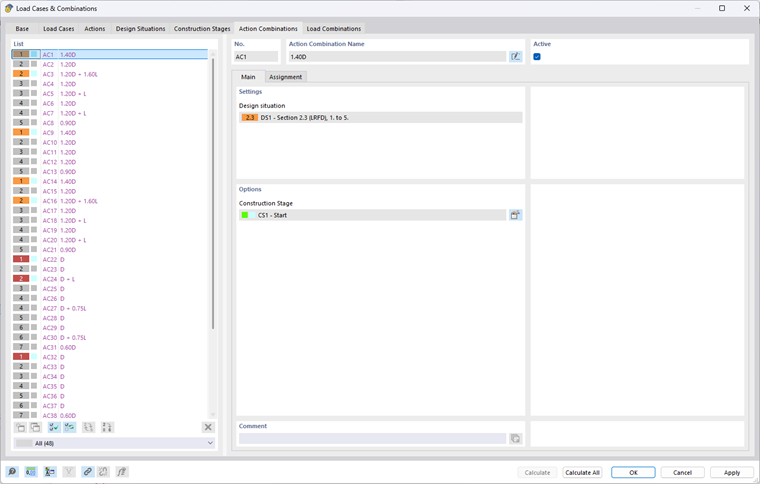

Se genera una combinación de acciones para cada etapa de construcción especificada. El estado de la construcción se almacena allí para información.

A partir de cada combinación de acciones se genera una combinación de carga de la situación de diseño que incluye las combinaciones auxiliares necesarias. Estos se especifican en el registro ' Combinaciones de carga '.

Combinación manual

Como alternativa o además de la combinación con el asistente de combinación, las combinaciones de carga y de resultados también se pueden generar manualmente en relación con el análisis de la fase de construcción.

Combinaciones de carga

En la pestaña 'Combinaciones de carga ', use el botón Nuevo al final de la' lista ' para crear una nueva combinación de carga. Para este CO, puede realizar la configuración que sea relevante para combinar las etapas de construcción en la sección ' Opciones especiales '.

Considerar estado inicial de

En la lista, seleccione el estado de tensión y deformación en el que se basa el estado de construcción. Para una situación clásica, esta es una combinación de la fase de construcción inmediatamente anterior.

Consejo

Si no hay otra opción, primero determine la etapa de construcción que se debe tener en cuenta.

Considerar fase de construcción

Utilice la lista para especificar qué condición estructural se debe tener en cuenta. Es posible que deba crear las combinaciones auxiliares necesarias a mano.

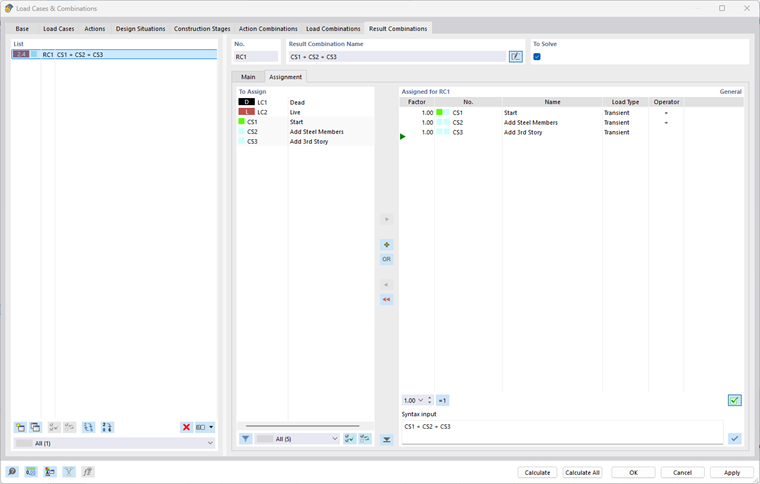

Combinaciones de resultados

No se requieren 'opciones especiales' para la combinatoria con combinaciones de resultados: Las etapas de construcción se combinan como casos de carga ordinarios y combinaciones de carga.

Información

Al combinar manualmente con combinaciones de carga, asegúrese de que las combinaciones de carga individuales se basan en la misma teoría de cálculo que se describe en el 6/000255 Se almacena la configuración del análisis estático . Teoría II. o III. Orden para ser elegido.
