Ocena wyników

W Nawigatorze - Wyniki można określić, jakie wyniki mają być wyświetlane w modelu. Domyślnie kształty drgań |U| pierwszego trybu normalnego (patrz kształt drgań własnych najniższej częstotliwości drgań własnych ).

Częstotliwości drgań własnych

Parametr Nr | Częstotliwość drgań własnych f Lista [Hz] zawiera wszystkie 32 mody, dla których wymagane jest przekroczenie sum granicznych 90% dla współczynników mas modalnych. Klikając przycisk i obok listy można przeglądać częstotliwości drgań własnych modelu. Konkretny tryb można również wybrać bezpośrednio podczas otwierania listy.

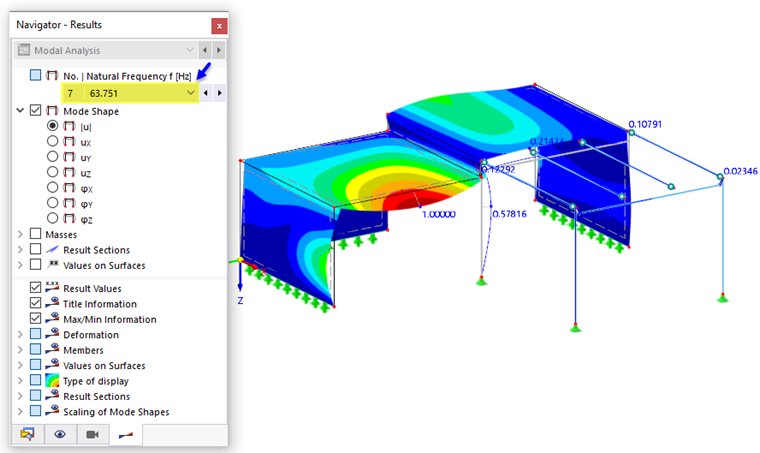

Kształt drgań własnych odniesiony do siódmej częstotliwości drgań własnych

Kliknij przycisk na pasku narzędzi, aby wyświetlić postacie drgań własnych w postaci animacji.

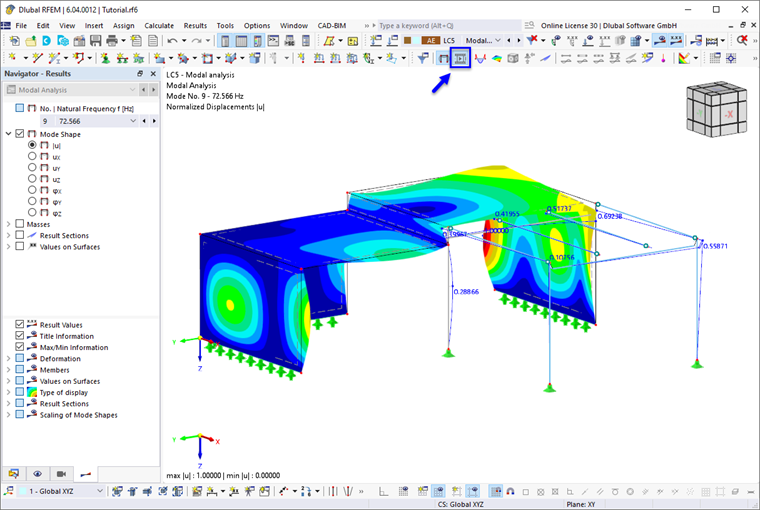

Wyświetlanie postaci własnych jako animacji

Naciśnij ponownie, aby zatrzymać animację.

Postaci własne

Każda częstotliwość w modelu ma odpowiedni kształt drgań. Chociaż wektory te mają wygląd odkształceń wynikających z analizy statyczno-wytrzymałościowej, nie reprezentują one „odkształceń” w rzeczywistym sensie. Przemieszczenia i obroty są raczej skalowane do maksymalnej wartości 1 i są bezwymiarowe. W nagłówku tabeli są one oznaczone jako 'Znormalizowane przemieszczenia' i 'Znormalizowane obroty' (patrz ilustracja Wyniki znormalizowanych kształtów drgań według węzłów).

Każdą translacyjną i obrotową składową kształtu można wyświetlić wszystkie elementy postaci w nawigatorze w kategorii 'Kształt drgań'. Można na przykład wybrać składową u_Z.

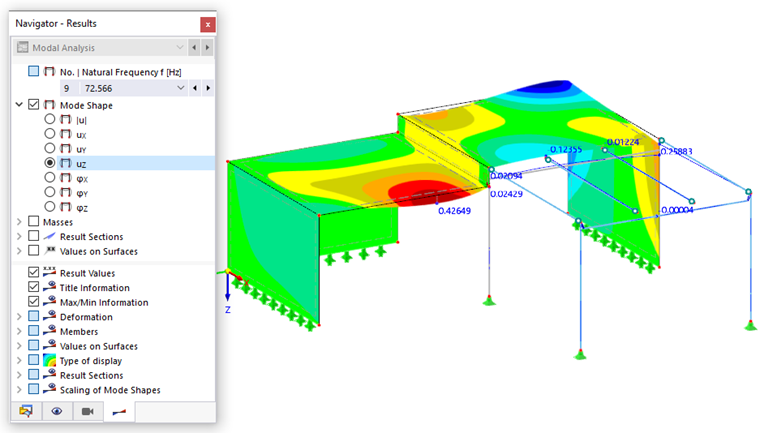

Wyświetlanie składowej postaci wyboczeniowej uZ

Po wypróbowaniu niektórych innych opcji należy ustawić skalowaną wartość |U| pojawia się ponownie. Aby przeskalować maksymalne wyniki do innego maksimum, można użyć jednej z opcji dostępnych w dolnej części nawigatora. Są one wyjaśnione w instrukcji online .

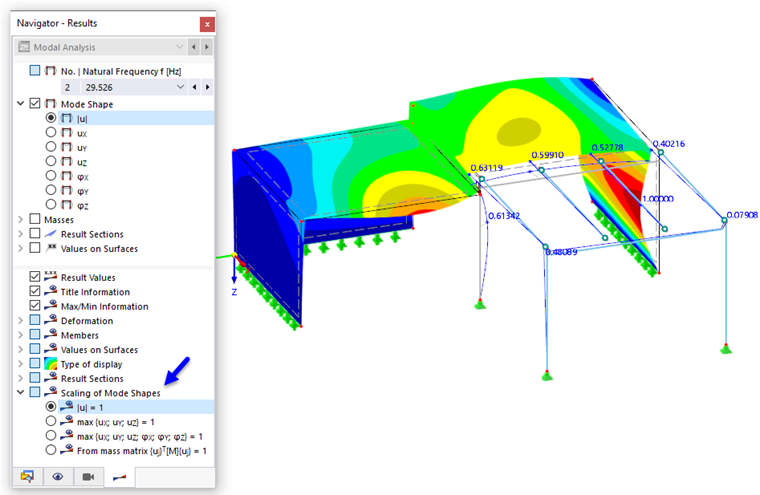

Opcje skalowania postaci drgań

Efektywne masy modalne

Jak już zauważyłeś, tabela Efektywne masy modalne zawiera informacje ważne przy podejmowaniu decyzji o liczbie modów (patrz Współczynniki dla efektywnych mas modalnych image). Efektywne masy modalne opisują, ile masy jest aktywowane w każdym kierunku przez każdą częstotliwość drgań własnych.

Masy w punktach siatki

Istnieje możliwość sprawdzenia, które masy zostały uwzględnione w analizie modalnej. W tym celu należy wybrać tabelę Masy w punktach siatki.

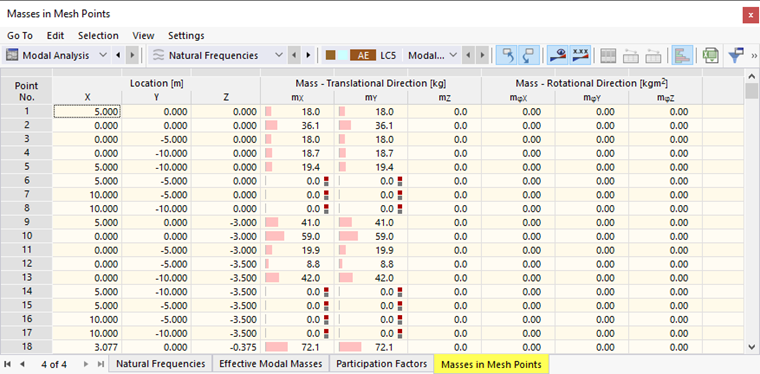

Sprawdzanie mas w punktach siatki

Masy wynikają z obciążeń zawartych w Kombinacja obciążeń KO9 . Działają one tylko w kierunkach X i Y, jak określono w Ustawienia analizy modalnej . Na samym końcu tabeli wyświetlane są sumy dla każdego kierunku.

W celu graficznego przedstawienia mas w węzłach ES modelu należy zaznaczyć pole wyboru Masy w nawigatorze ' - Wyniki'. Masy m_X działające w kierunku X są ustawione domyślnie.

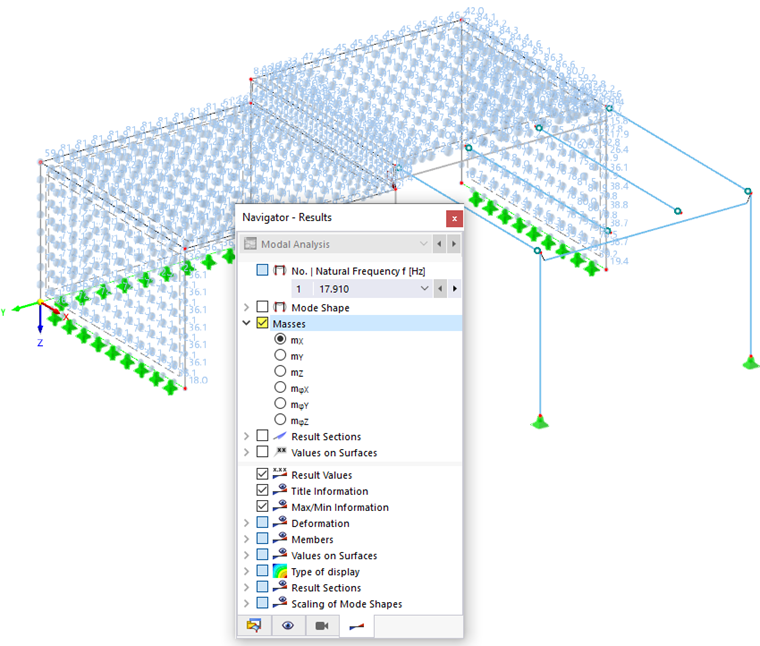

Masy w punktach siatki działające w kierunku X

Masa przyłożona do każdego węzła siatki jest reprezentowana przez kulę, której rozmiar jest skalowany do wartości maksymalnej. Ponownie istotne są tylko opcje m_X i m_Y. Pręty nie mają kul masyponieważ ich masy nie zostały uwzględnione w analizie modalnej (patrz Pomijanie mas określonych prętów image).

Numeryczne wyniki postaci drgań

Wartości wszystkich postaci drgań są posortowane w odpowiednich tabelach. Można je wybrać z podkategorii dostępnych w 'Analizie modalnej'.

Wyniki znormalizowanych postaci drgań według węzła

Znormalizowane przemieszczenia i obroty węzłów, prętów lub powierzchni są wyświetlane za pomocą numeru obiektu lub postaci własnej.

Na koniec zapisz wyniki analizy modalnej, klikając na pasku narzędzi.
