Im Navigator - Ergebnisse können Sie steuern, welche Ergebnisse am Modell angezeigt werden. Standardmäßig sind die Eigenformen |u| der ersten Eigenform eingestellt (siehe Bild Eigenform der kleinsten Eigenfrequenz ).
Eigenfrequenzen
Die Liste Nr. | Eigenfrequenz f [Hz] enthält alle 32 Modi, die zur Überschreitung der Grenzsummen von 90 % für die Faktoren der Modalmassen erforderlich sind. Über die Schaltflächen
und
neben der Liste können Sie durch die Eigenfrequenzen des Modells blättern. Beim Öffnen der Liste können Sie auch direkt einen bestimmten Modus auswählen.
Klicken Sie auf die Schaltfläche

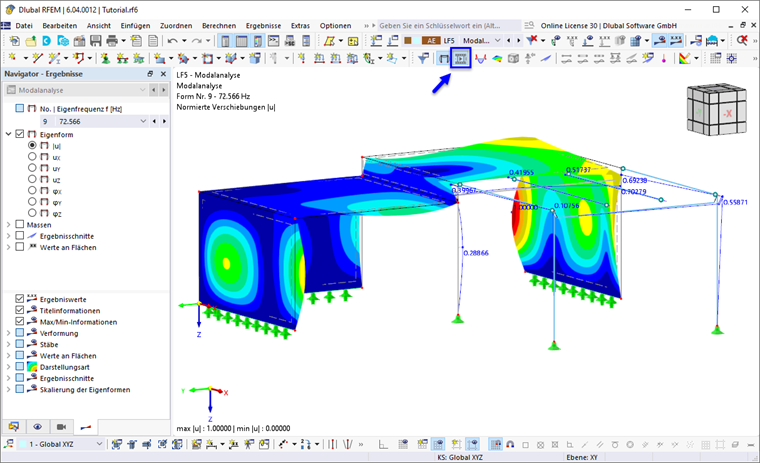

in der Symbolleiste, um die Eigenformen als animierte Darstellung anzuzeigen.
Drücken Sie die Schaltfläche
erneut, um die Animation zu stoppen.
Eigenformen
Jede Frequenz des Modells hat eine zugehörige Eigenform. Auch wenn diese Eigenformvektorkomponenten den Eindruck von Verformungen aus einer Statik erwecken, stellen sie keine "Verformungen" im eigentlichen Sinne dar. Vielmehr sind die Verschiebungen und Rotationen auf den Maximalwert 1 skaliert und dimensionslos. Daher werden sie in den Tabellenköpfen als "Normierte Verschiebungen" und "Normierte Verdrehungen" bezeichnet (siehe Bild Normierte Ergebnisse der Eigenform nach Knoten).
Sie können jede Translations- und Rotationskomponente der Eigenform anzeigen, indem Sie eine der Optionen in der Kategorie "Eigenform" des Navigators auswählen. Wählen Sie beispielsweise die Komponente uZ.

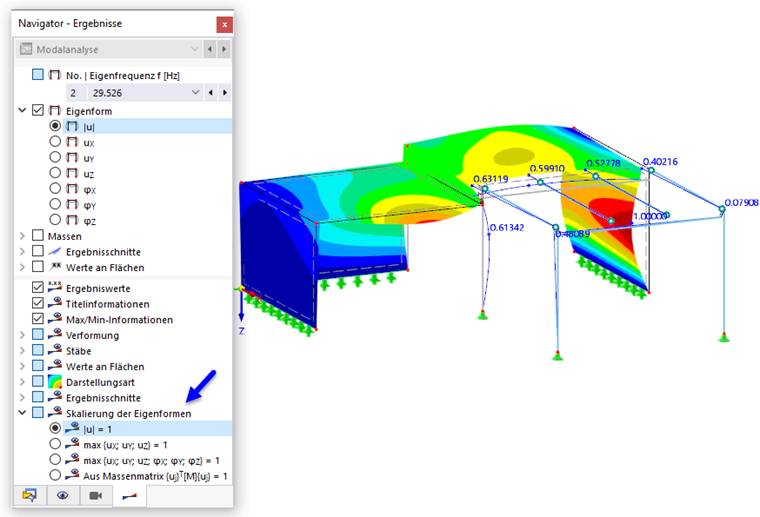

Nachdem Sie einige der anderen Optionen ausprobiert haben, stellen Sie die skalierten Ergebnisse |u| wieder ein. Wenn Sie die Maximalwerte auf einen anderen Maximalwert skalieren möchten, können Sie eine der speziellen Optionen verwenden, die im unteren Bereich des Navigators verfügbar sind. Diese werden im Online-Handbuch erläutert.
Effektive Modalmassen
Wie Ihnen sicher aufgefallen ist, liefert die Tabelle Effektive Modalmassen wichtige Informationen bei der Entscheidung über die Anzahl der erforderlichen Modi (siehe Bild Faktoren für Effektive Modalmassen ). Die effektiven Modalmassen beschreiben, wie viel Masse in jeder Richtung durch jede Eigenfrequenz aktiviert wird.
Massen in Netzpunkten
Sie können die Massen prüfen, die für die Modalanalyse berücksichtigt wurden. Wählen Sie dazu die Tabelle Massen in Netzpunkten.
Die Massen ergeben sich aus den Lasten, die in der Lastkombination CO9 enthalten sind. Sie wirken nur in den Richtungen X und Y, wie in den Modalanalyse-Einstellungen festgelegt. Am Ende der Tabelle werden die Summen für jede Richtung angezeigt.

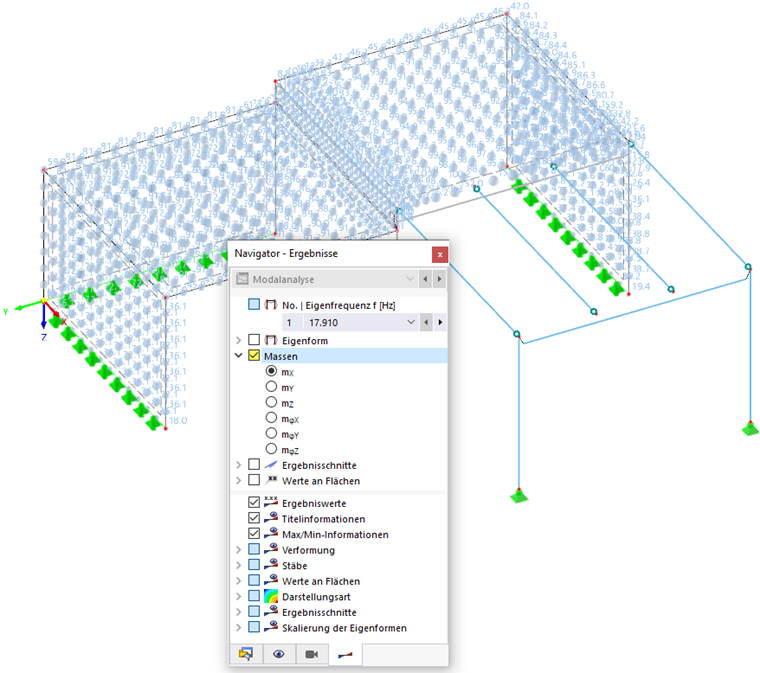

Um die Massen grafisch an den FE-Knoten des Modells darzustellen, aktivieren Sie das Kontrollkästchen Massen im "Navigator - Ergebnisse". Standardmäßig sind die in X-Richtung wirkenden Massen mX eingestellt.
Die Masse an jedem Netzpunkt wird durch eine Kugel dargestellt, deren Größe auf den Maximalwert skaliert ist. Auch hier sind nur die Optionen mX und mY relevant. Die Stäbe haben keine Massenkugeln, da ihre Massen für die Modalanalyse nicht berücksichtigt wurden (siehe Bild Vernachlässigung der Massen bestimmter Stäbe ).
Numerische Ergebnisse der Eigenformen
Die Werte aller Eigenformen sind in entsprechenden Tabellen sortiert. Sie können diese über die Unterkategorien auswählen, die für die "Modalanalyse" verfügbar sind.

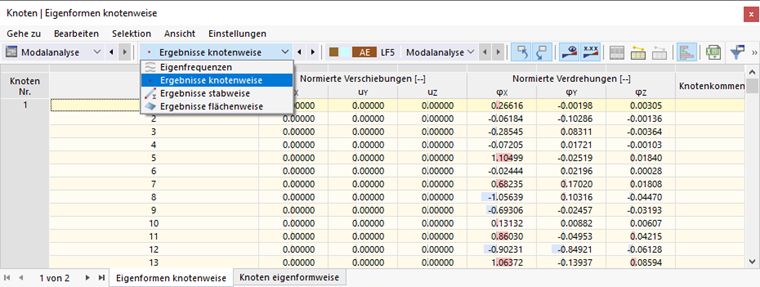

Die normierten Verschiebungen und Verdrehungen der Knoten, Stäbe oder Flächen werden nach Objektnummer oder Eigenform aufgelistet.
Speichern Sie schließlich die Ergebnisse der Modalanalyse, indem Sie auf die Schaltfläche
in der Symbolleiste klicken.
