Vyhodnocení výsledků

V okně Navigator – Results můžete řídit, které výsledky se zobrazují na modelu. Standardně je nastaven vlastní tvar |u| první vlastní frekvence (viz obrázek Mode Shape of Lowest Natural Frequency ).

Vlastní frekvence

Seznam No. | Natural Frequency f [Hz] obsahuje všech 32 tvarů, které jsou nutné k překročení mezisoučtů 90 % pro faktory modálních hmot. Kliknutím na tlačítka a vedle seznamu můžete procházet vlastními frekvencemi modelu. Po otevření seznamu můžete také přímo vybrat konkrétní tvar.

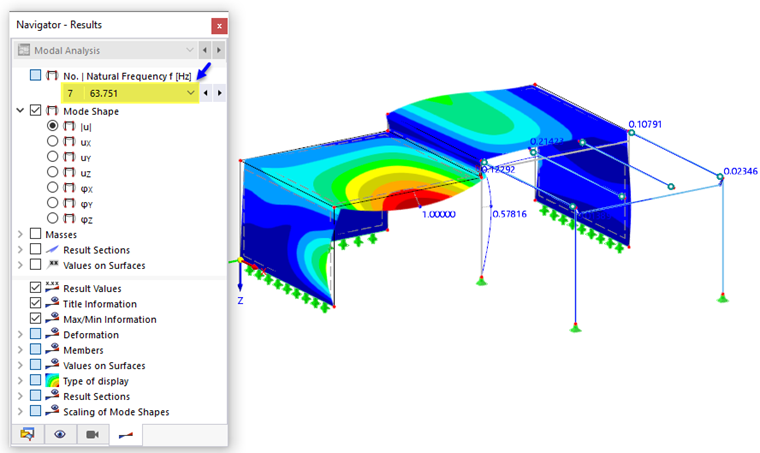

Vlastní tvar vztažený k sedmé vlastní frekvenci

Kliknutím na tlačítko na panelu nástrojů zobrazíte vlastní tvary jako animované zobrazení.

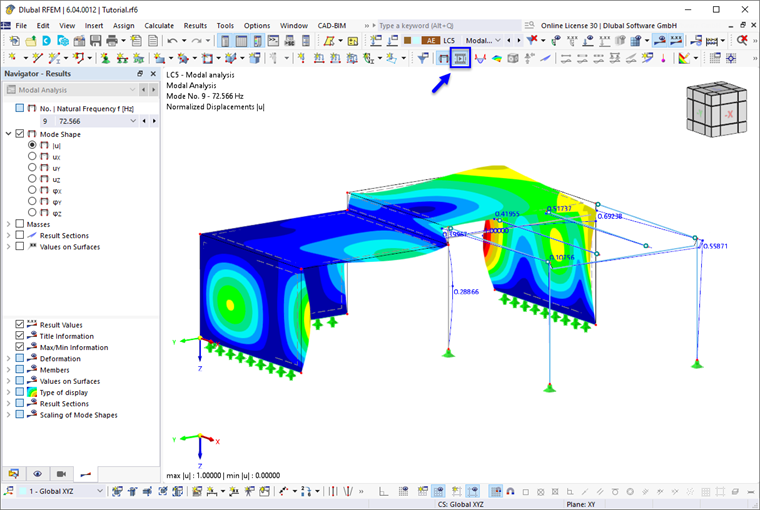

Zobrazení vlastního tvaru jako animace

Opětovným stisknutím tlačítka animaci zastavíte.

Vlastní tvary

Každá frekvence modelu má odpovídající vlastní tvar. Ačkoli tyto vektory vlastních tvarů vypadají jako deformace vzniklé při analýze konstrukce, nepředstavují ve skutečnosti „deformace“ v pravém slova smyslu. Posuny a rotace jsou nameněny na maximální hodnotu 1 a jsou bezrozměrné. Proto jsou v záhlavích tabulek označovány jako „Normalized Displacements“ a „Normalized Rotations“ (viz obrázek Normalized Mode Shape Results by Node).

Každou složku posuvného a rotačního tvaru můžete zobrazit výběrem jedné z možností v kategorii „Mode Shape“ navigátoru. Vyberte například složku u_Z.

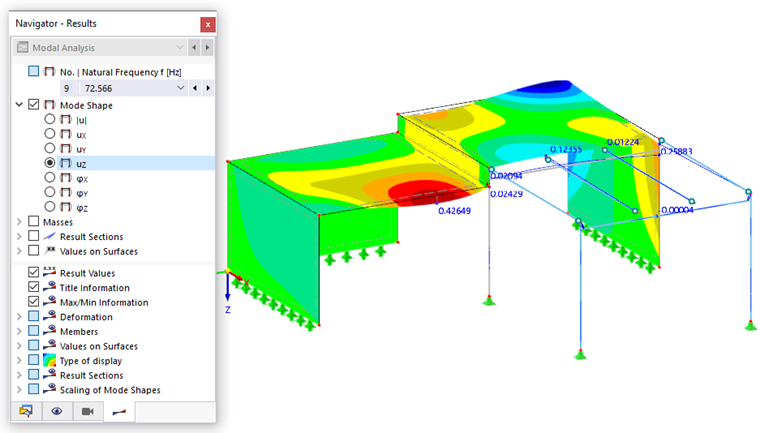

Zobrazení složky vlastního tvaru uZ

Po vyzkoušení dalších možností znovu nastavte naměřené výsledky |u|. Pokud chcete naměřenit maximální výsledky na jinou maximální hodnotu, můžete použít jednu ze specifických možností dostupných v dolní části navigátoru. Ty jsou popsány v Online Manual.

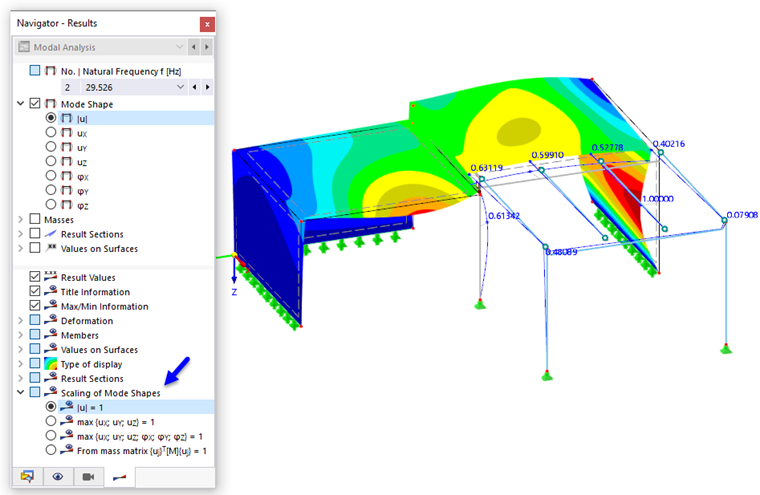

Možnosti změny velikosti pro vlastní tvary

Účinné modální hmoty

Jak jste si již všimli, tabulka Effective Modal Masses poskytuje důležité informace při rozhodování o počtu potřebných tvarů (viz obrázek Factors for Effective Modal Masses ). Účinné modální hmoty popisují, kolik hmoty je aktivováno v jednotlivých směrech každou vlastní frekvencí.

Hmoty v bodech sítě

Hmoty zohledněné při modální analýze můžete zkontrolovat. K tomu vyberte tabulku Masses in Mesh Points.

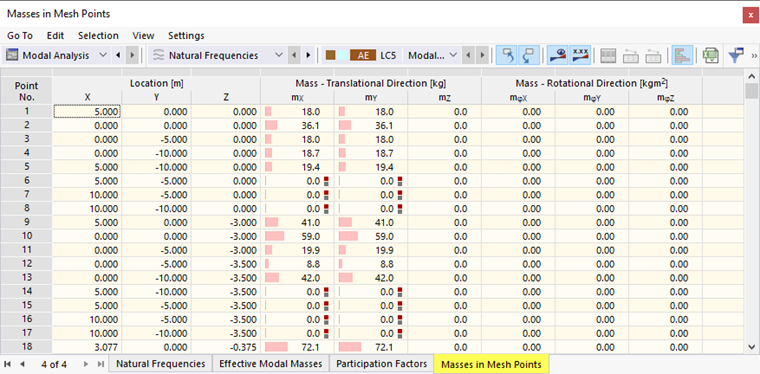

Kontrola hmot v bodech sítě

Hmoty vyplývají ze zatížení obsaženého v Load Combination CO9 . Jsou účinné pouze ve směrech X a Y, jak je uvedeno v Modal Analysis Settings . Na samém konci tabulky jsou zobrazeny součty pro jednotlivé směry.

Chcete-li hmoty zobrazit graficky na uzlech modelu, zaškrtněte políčko Masses v okně „Navigator – Results“. Standardně je nastavena hmotnost m_X působící ve směru X.

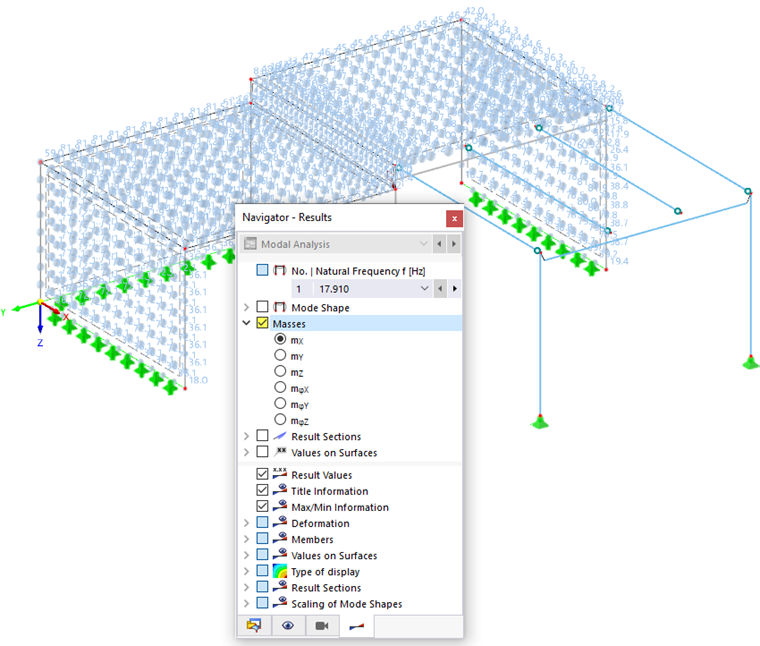

Hmoty v bodech sítě působící ve směru X

Hmota působící na každý uzel sítě je znázorněna koulí, jejíž velikost je naměněna na maximální hodnotu. Opět jsou relevantní pouze možnosti m_X a m_Y. Pruty nemají žádné hmotnostní koule, protože jejich hmotnosti nebyly při modální analýze zohledněny (viz obrázek Neglecting Masses of Specific Members ).

Numerické výsledky vlastních tvarů

Hodnoty všech vlastních tvarů jsou seřazeny v odpovídajících tabulkách. Můžete je vybrat z podkategorií dostupných pro „Modal Analysis“.

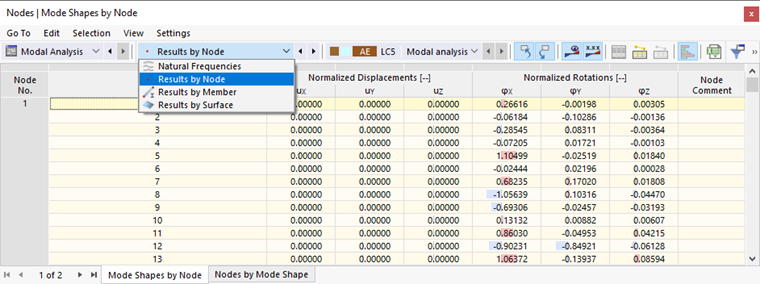

Výsledky normalizovaných vlastních tvarů po uzlech

Normované posuny a rotace uzlů, prutů nebo ploch jsou uvedeny podle čísla objektu nebo vlastního tvaru.

Nakonec uložte výsledky modální analýzy kliknutím na tlačítko na panelu nástrojů.
