Nella finestra Navigator - Risultati è possibile controllare quali risultati vengono visualizzati sul modello. Le deformate modali |u| della prima frequenza naturale sono impostate per impostazione predefinita (vedi immagine Deformata modale della frequenza naturale più bassa ).
Frequenze naturali
L'elenco N. | Frequenza naturale f [Hz] include tutte le 32 forme modali necessarie per superare i limiti di somma del 90% per i fattori delle masse modali. Facendo clic sui pulsanti
e

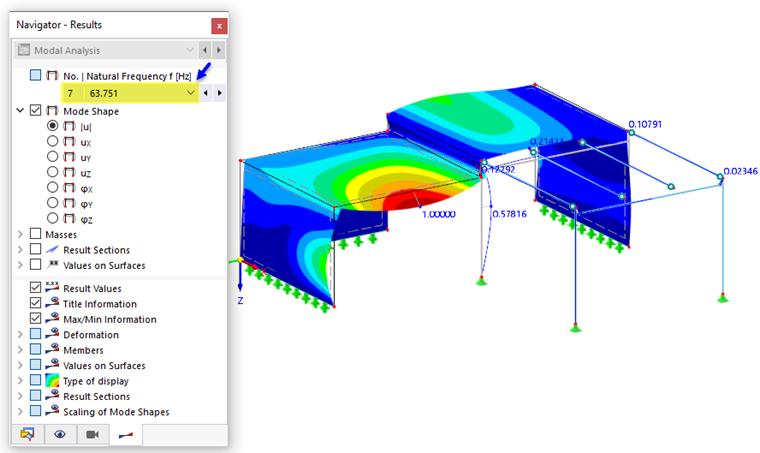

accanto all'elenco, è possibile sfogliare le frequenze naturali del modello. È inoltre possibile selezionare direttamente una deformata modale specifica aprendo l'elenco.

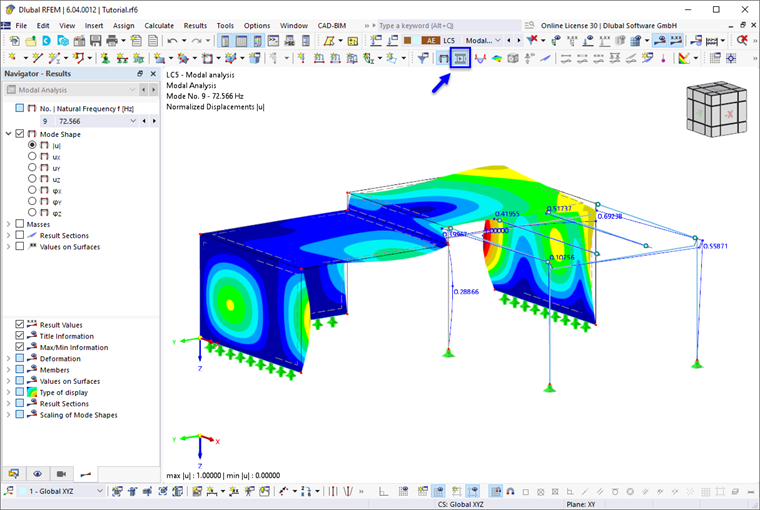

Fare clic sul pulsante
nella barra degli strumenti per visualizzare le deformate modali come rappresentazione animata.
Premere nuovamente il pulsante
per interrompere l'animazione.
Deformate modali

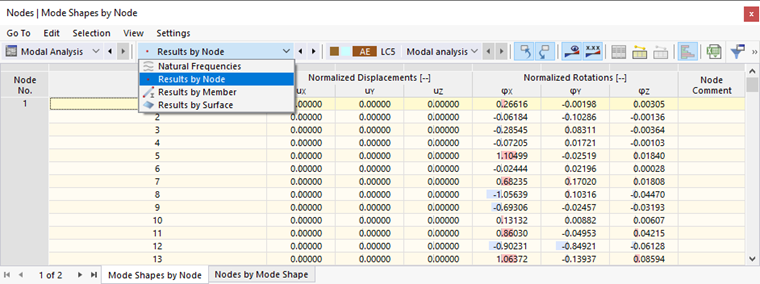

Ogni frequenza del modello ha una deformata modale corrispondente. Sebbene i vettori delle deformate modali abbiano l'aspetto delle deformazioni risultanti da un'analisi strutturale, essi non rappresentano "deformazioni" in senso vero e proprio. Piuttosto, gli spostamenti e le rotazioni sono scalati sul valore massimo pari a 1 e sono adimensionali. Per questo motivo vengono indicati nelle intestazioni delle tabelle come "Spostamenti normalizzati" e "Rotazioni normalizzate" (vedi immagine Risultati delle deformate modali normalizzate per nodo).

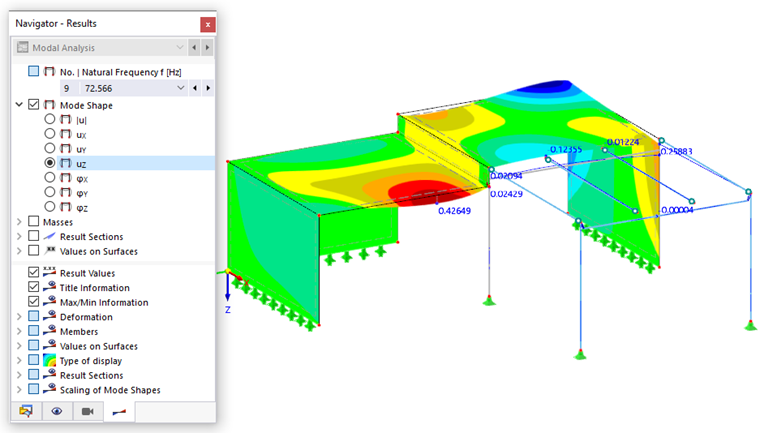

È possibile visualizzare ogni componente traslazionale e rotazionale della deformata selezionando una delle opzioni nella categoria "Deformata modale" del navigator. Selezionare, ad esempio, la componente uZ.

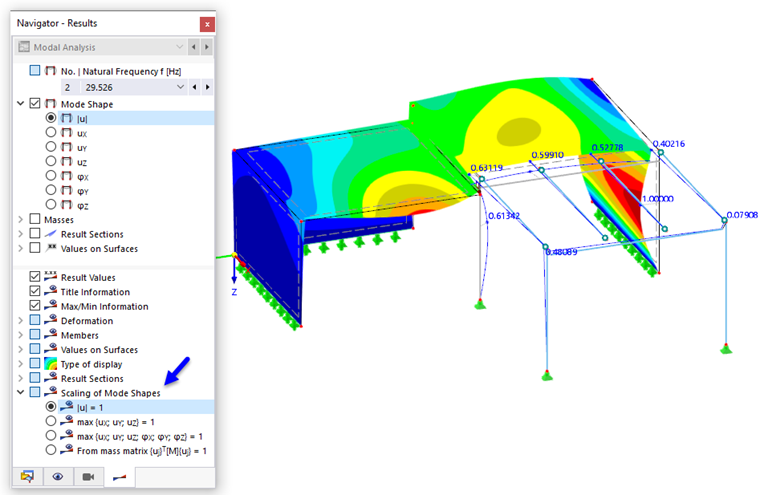

Dopo aver provato alcune delle altre opzioni, impostare nuovamente i risultati scalati |u|. Se si desidera scalare i risultati massimi su un valore massimo diverso, è possibile applicare una delle opzioni specifiche disponibili nella parte inferiore del navigator. Sono spiegate nel Manuale online.
Masse modali efficaci
Come avrete già notato, la tabella Massa modale efficace fornisce informazioni importanti per la scelta del numero di forme modali richieste (vedi immagine Fattori per le masse modali efficaci ). Le masse modali efficaci descrivono quanta massa viene attivata in ciascuna direzione da ciascuna frequenza naturale.
Masse nei punti della mesh

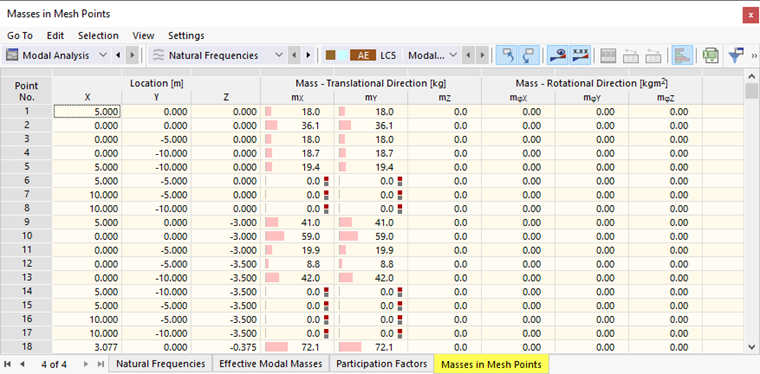

È possibile verificare le masse prese in considerazione per l'analisi modale. A tale scopo, selezionare la tabella Massa nei punti della mesh.
Le masse derivano dai carichi contenuti nella Combinazione di carico CO9 . Sono efficaci solo nelle direzioni X e Y, come specificato nelle Impostazioni dell'analisi modale . Alla fine della tabella sono visualizzate le somme per ciascuna direzione.

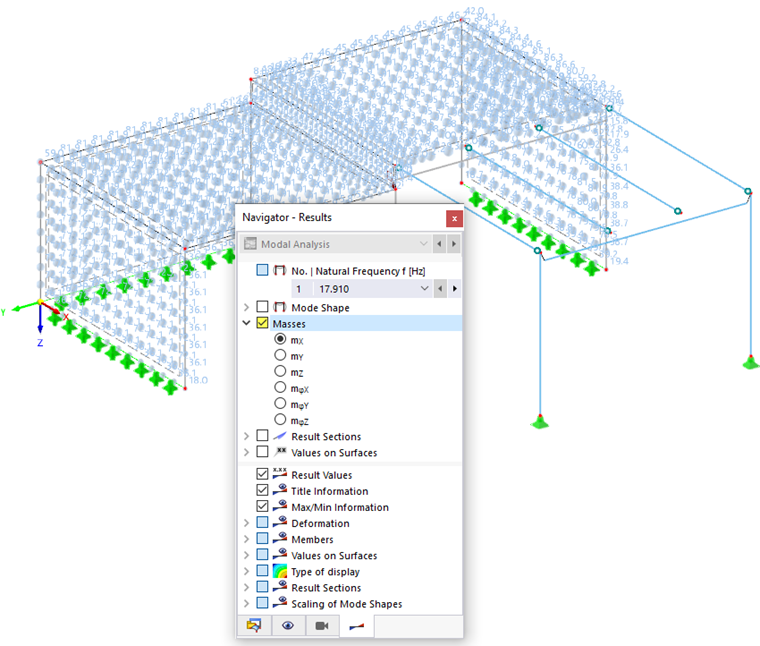

Per visualizzare graficamente le masse sui nodi FE del modello, selezionare la casella di controllo Massa in "Navigator - Risultati". Le masse mX agenti nella direzione X sono impostate per impostazione predefinita.
La massa applicata a ciascun nodo della mesh è rappresentata da una sfera la cui dimensione è scalata sul valore massimo. Anche in questo caso, solo le opzioni mX e mY sono rilevanti. Le aste non presentano sfere di massa, poiché le loro masse non sono state prese in considerazione per l'analisi modale (vedi immagine Negazione delle masse di aste specifiche ).
Risultati numerici delle deformate modali
I valori di tutte le deformate modali sono ordinati nelle tabelle corrispondenti. È possibile selezionarli dalle sottocategorie disponibili per l'"Analisi modale".
Gli spostamenti e le rotazioni normalizzati dei nodi, delle aste o delle superfici sono elencati per numero di oggetto o per deformata modale.
Infine, salvare i risultati dell'analisi modale facendo clic sul pulsante
nella barra degli strumenti.
