为了完成该示例，两个内部格栅梁通过两个螺栓通过两个螺栓连接到框架梁的上翼缘。

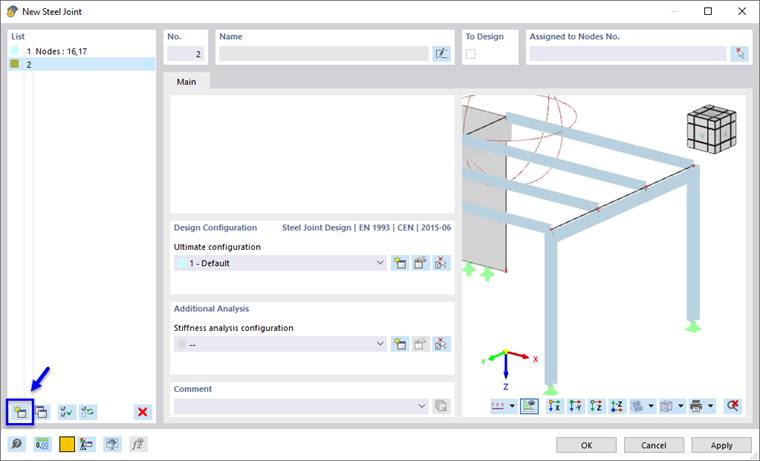

双击工作窗口中的一个钢结构节点，再次打开"编辑钢结构节点"对话框。 然后点击
按钮创建一个新的钢结构节点类型。
点击

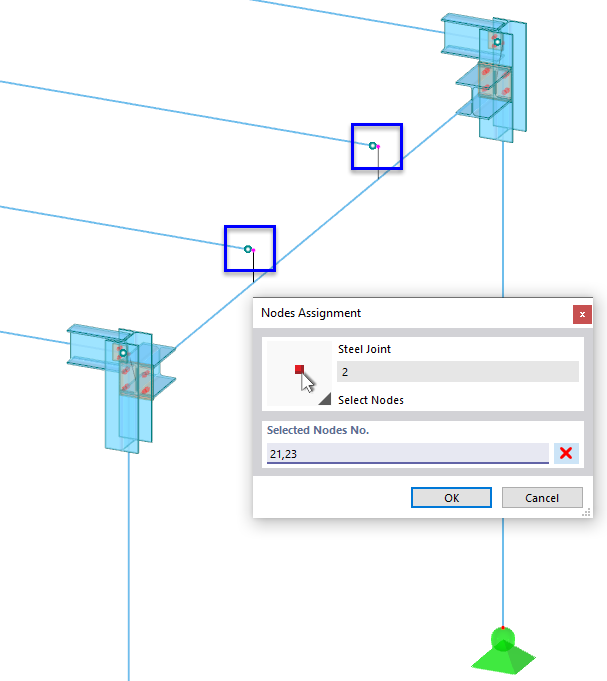

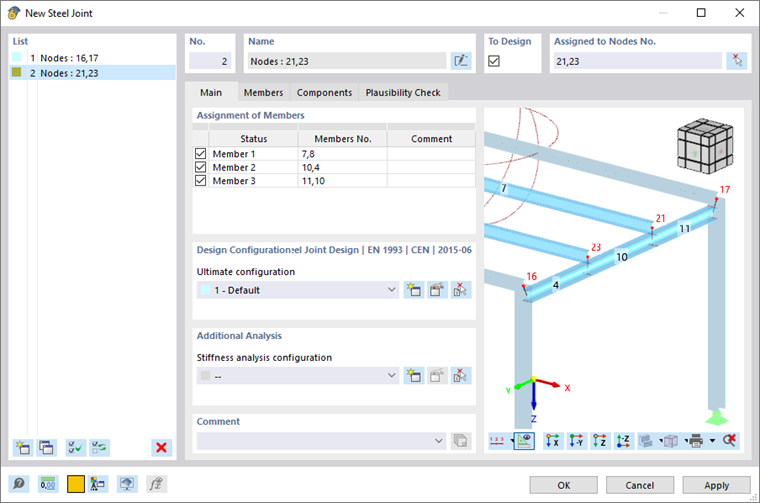

使用'分配给节点编号'按钮。 然后选择内部的两个节点（编号为 如果编号为21和23 ，那么可以在工作窗口中一个接一个地点击它们，
点击确定返回到设置节点编号的对话框。 在'杆件分配'中，程序根据所选节点的拓扑再次创建三个“杆件”。
默认为 ULS 设计。 因为这种连接类型不被分类所以刚度分析配置(--)是合适的。

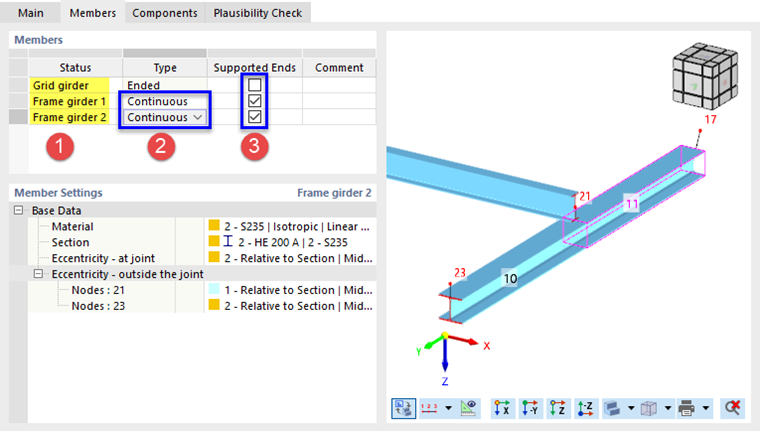

转到“杆件”选项卡。 通过在“状态”列中选择一种杆件类型，可以在右侧的模型视图中检查其位置。 您可以重命名杆件类型，以便更好地查看杆件： 将“杆件1”替换为栅格梁，将“杆件2”替换为框架梁1 ，将“杆件3”替换为框架梁2 (1)。
由于框架梁并不在这两个节点处终止，因此将两个框架梁杆件 (2) 的“类型”都更改为连续。 点击“结束”输入栏后，可以从列表中选择类型。
以类似的方式，将端部支座选项分配给两个框架梁，方法是勾选相应的复选框，并清除格栅梁 (3) 的复选框。
然后，切换到“组件”选项卡。
杆件切割

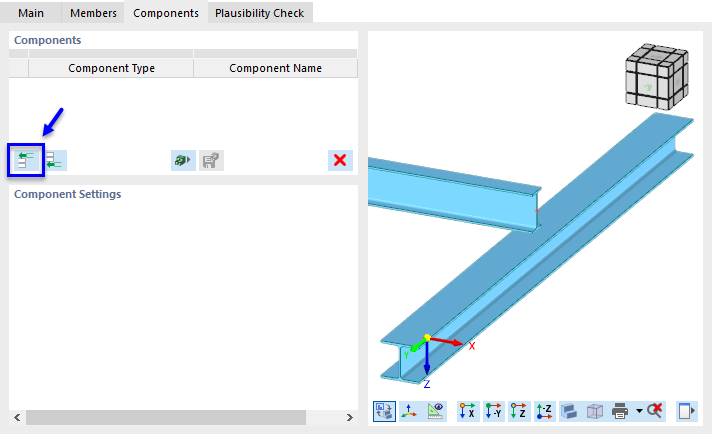

第一步，使用“杆件切割”组件将格栅梁延伸到框架梁的外边缘。 点击
button in the 'Components' area.

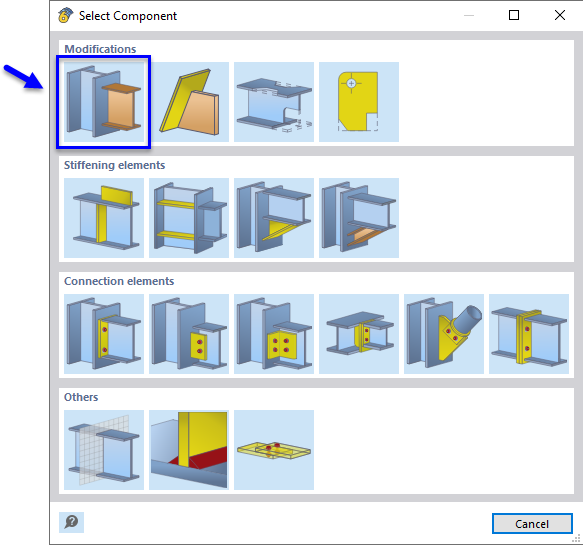

在“选择组件”窗口中，通过点击组件类型来选择杆件裁剪。
返回到“组件”选项卡，在该选项卡中将杆件切割作为一个新的组件类型进行设置。

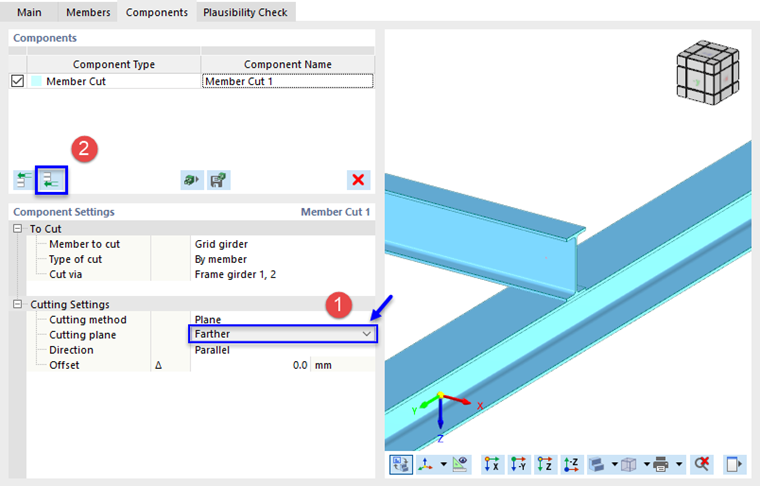

在“组成设置”部分中的列表中选择更远选项来定义“切割平面”(1)。 用户可以在该对话框中看到预览效果。
点击
组件'区域中的按钮，插入下一个组件 (2)。
紧固件设置
出现“选择组件”窗口。
通过点击按钮选择紧固件组件类型。 在“组件”选项卡中，紧固件被设置为一个新的组件。

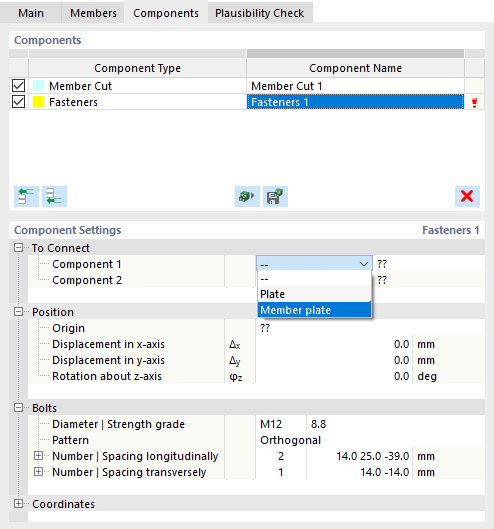

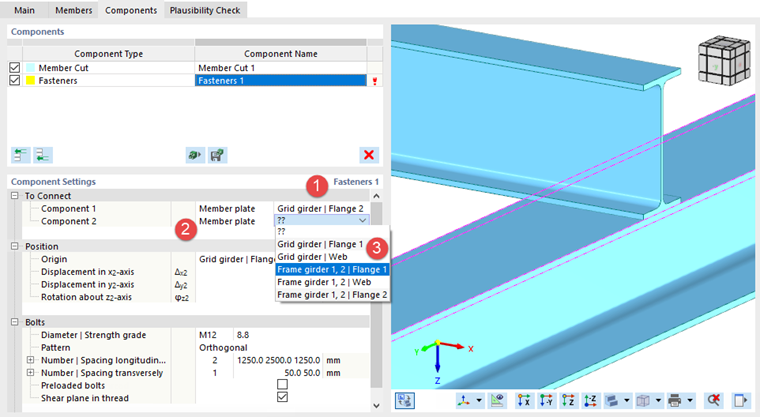

在“组件设置”区域中，可以定义要连接的组件。 点击分量 1线上的第一个对话框 "--" 。 然后，打开相关列表中选择杆件选项。
然后，选择右侧的复选框，打开其列表。 选择格栅梁 |翼缘 2选项 (1)。 该部分梁在预览中会高亮显示。
点击下一行中的分量 2 ，然后在列表中再次选择杆件板(2)。 在“？？在右侧的列表中，选择“框梁 1,2 |翼缘 1 (3)。
由于网格梁的翼缘被设置为第一个要连接的组件，因此它的翼缘为紧固件的'原点'。

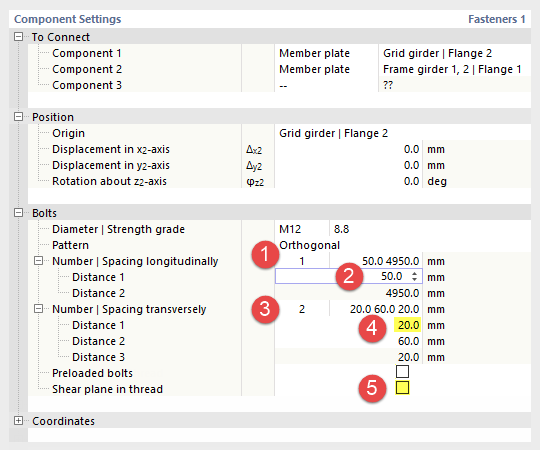

调整螺栓的数量和间距。 在“螺栓”部分中设置以下参数。
| 编号 | 纵向间距 | 1 (1) |
| 距离 1 | 50毫米 (2) | |
| 编号 | 横向间距 | 2 (3) |
| 距离 1 | 20毫米 (4) | |
| 螺纹中的受剪面 | 禁用(5) |
各个组件的设置如下图所示。
切换到真实性检查选项卡。 因为程序没有检测到错误，所以表示连接定义正确。

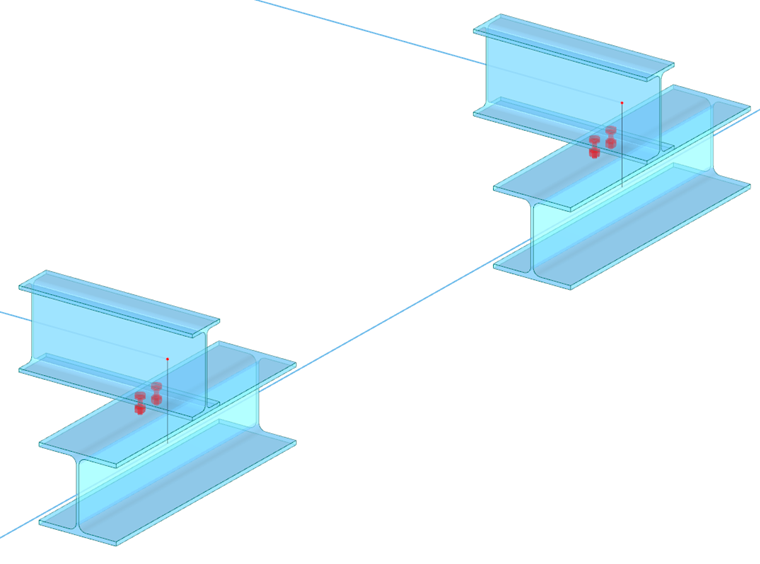

单击确定关闭对话框。 在工作窗口中会显示两个内部节点的连接。
