调整模型

Es ist erforderlich, das Modell leicht anzupassen, damit die Anschlüsse auf einfache Weise definiert werden können. Andernfalls wäre es recht komplex, sie zu modellieren.

Falls Ergebnisse angezeigt werden, blenden Sie diese aus, indem Sie auf die Schaltfläche in der Symbolleiste klicken. Stellen Sie anschließend sicher, dass die Ansicht Drahtgittermodell aktiv ist. Sie können sie festlegen, indem Sie die Option über die Listen-Schaltfläche auswählen.

Rahmenriegel teilen

Der Rahmenriegel wurde als einzelner durchgehender Balken modelliert. Um Stahlanschlüsse an den Stellen zu erzeugen, an denen die kleineren Rasterriegel in den Riegel einmünden, muss der Rahmenriegel aufgeteilt werden.

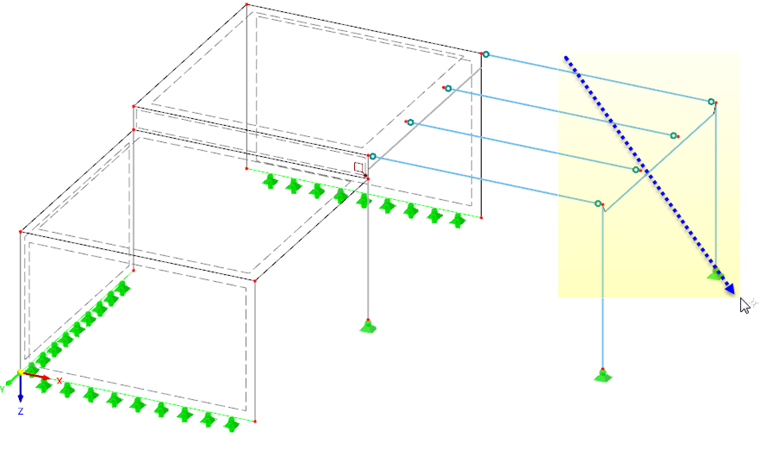

Klicken Sie auf die Schaltfläche in der Symbolleiste, sodass die Funktion „Linien/Stäbe verbinden“ aktiviert wird. Ziehen Sie anschließend ein Fenster über den gesamten Rahmenriegel.

腹板框架梁

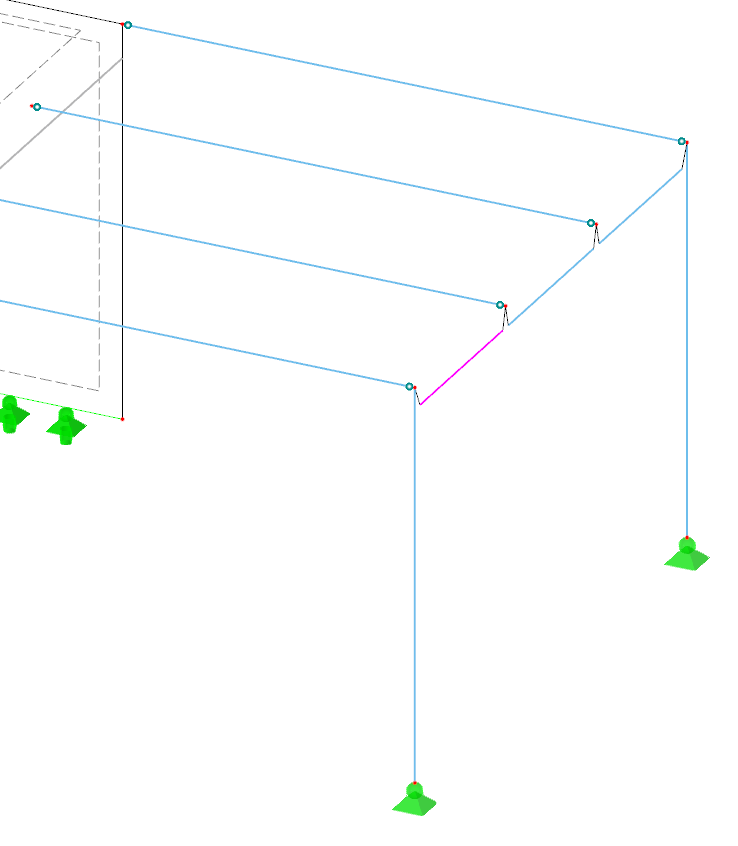

Wenn das Programm Sie fragt, ob aufgrund der Änderung alle Ergebnisse gelöscht werden sollen, klicken Sie auf Ja. Danach wird die durchgehende Linie des Stabes 4 geteilt.

划分的杆件

Klicken Sie mit der rechten Maustaste in einen leeren Bereich des Arbeitsbereichs oder drücken Sie Esc, um die Funktion zu beenden.

Stabeccentricitäten anpassen

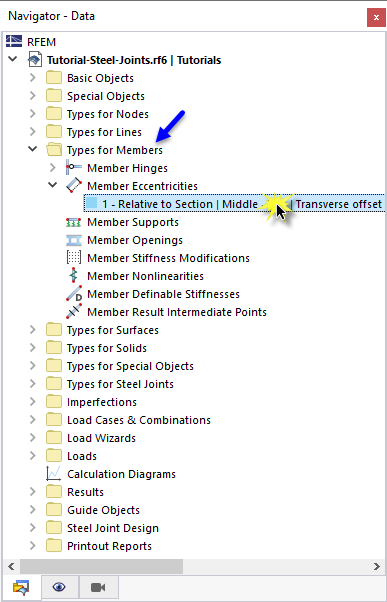

Die aus der Teilung resultierenden Stabeccentricitäten müssen angepasst werden. Wählen Sie den Navigator - Daten und öffnen Sie dann die Kategorie Typen für Stäbe. Doppelklicken Sie in der Kategorie Stabeccentricitäten auf den Exzentrizitätstyp Nr. 1 - Bezogen auf Querschnitt.

类别中的杆件偏心

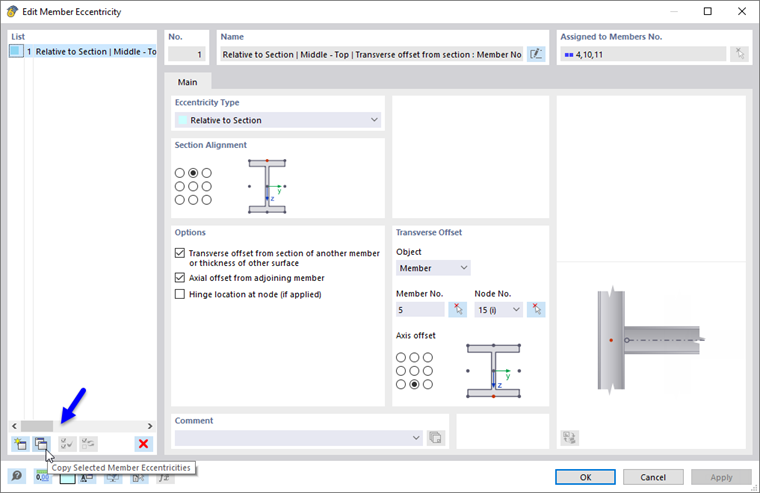

Klicken Sie im Dialogfeld „Stabeccentricität bearbeiten“ auf die Schaltfläche , um die ausgewählte Stabeccentricität zu kopieren.

复制杆件偏心

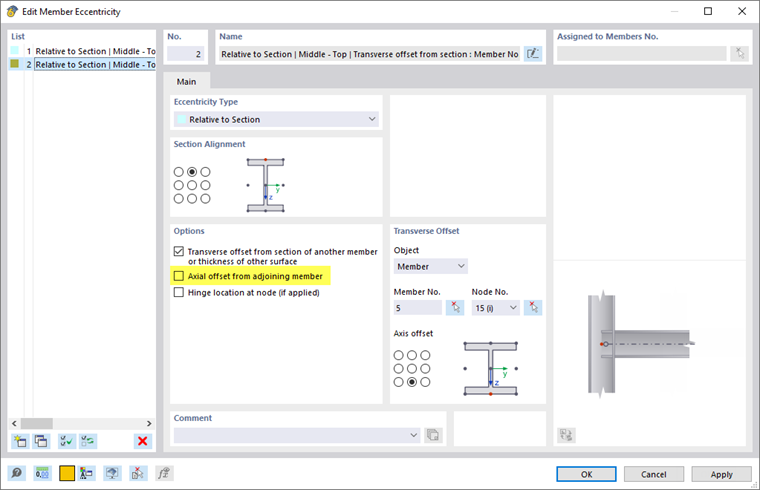

Deaktivieren Sie die Option Axialer Versatz vom anschließenden Stab.

定义杆件偏心

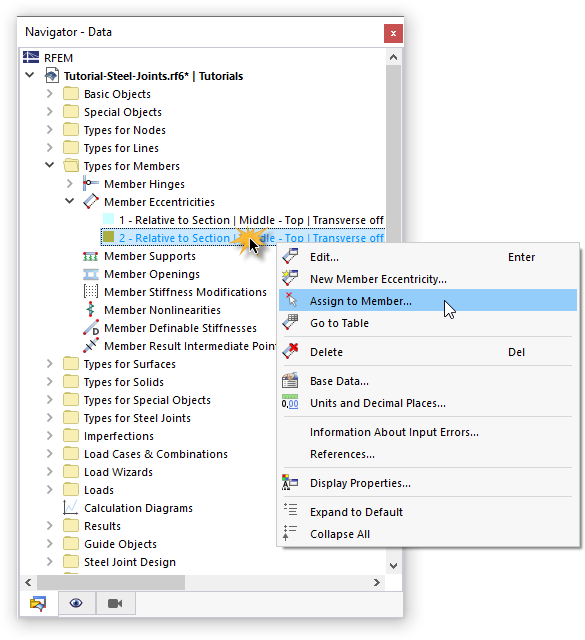

Klicken Sie auf OK, um das Dialogfeld zu schließen. Um den neuen Exzentrizitätstyp zuzuweisen, klicken Sie mit der rechten Maustaste auf diesen Eintrag im „Navigator - Daten“. Wählen Sie dann im Kontextmenü die Option Stab zuweisen aus.

以图形方式分配杆件偏心的右键菜单

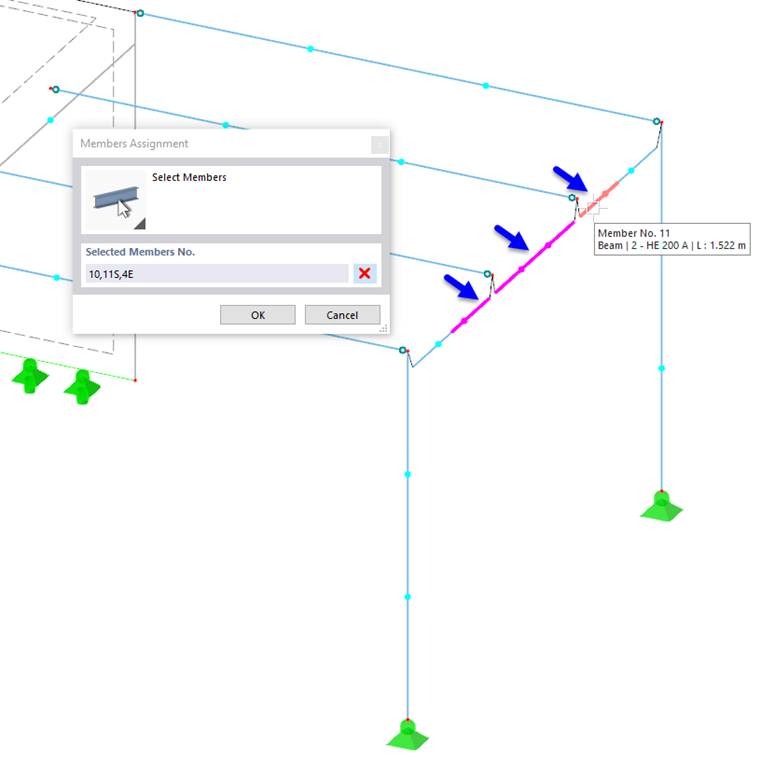

Die Stäbe werden grafisch in Drittel aufgeteilt. Wählen Sie jene Teile des Rahmenriegels aus, an denen die inneren Rasterriegel angeschlossen sind:

• Stab 4 - Ende (klicken Sie auf den rechten Teil)
• Stab 10 (klicken Sie auf den mittleren Teil, um ihn beiden Enden zuzuordnen)
• Stab 11 - Anfang (klicken Sie auf den linken Teil)

选择定义的偏心杆件的分段

Klicken Sie im Fenster „Stabzuweisung“ auf OK, um die Exzentrizitäten zuzuweisen.

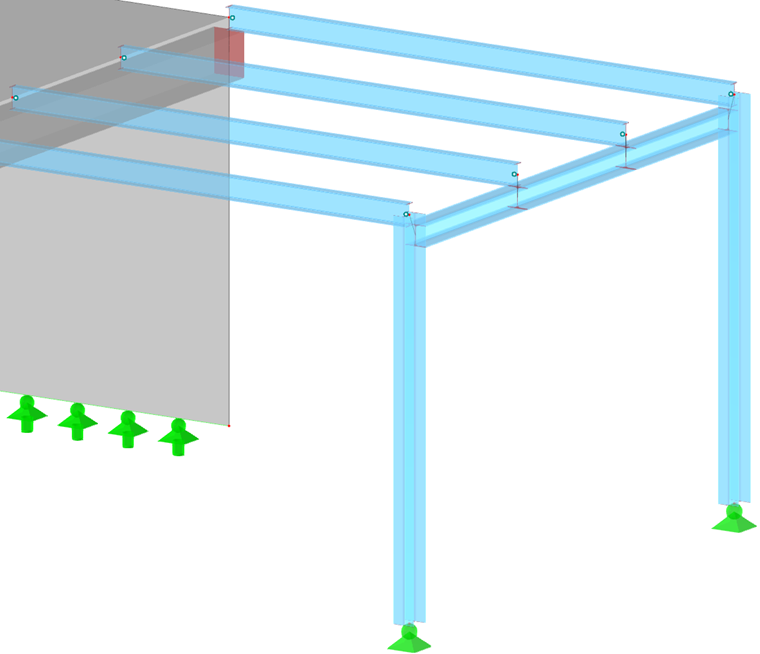

Sie können die Änderungen in der Ansicht „Transparentes Modell“ überprüfen.

“透明模型”视图中的杆件偏心

Für die weiteren Schritte stellen Sie wieder die Ansicht Drahtgittermodell ein.

Lastassistent für Plattform anpassen

Als der Rahmenriegel geteilt wurde, wurden neue Stäbe erzeugt. Diese Änderung hat auch Auswirkungen auf den Lastassistenten, der die Plattformlast auf die kleineren Rasterriegel umlegt.

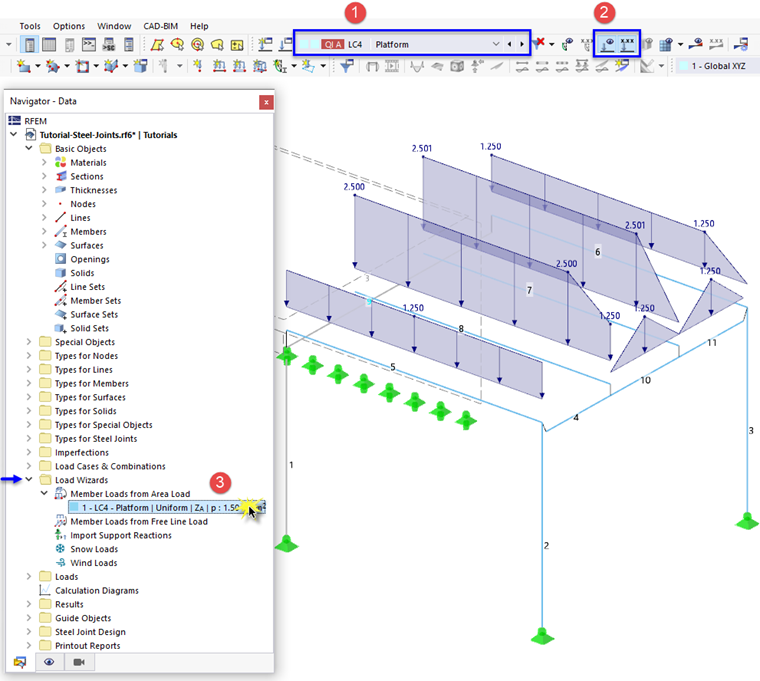

Wählen Sie in der Liste der Lastfälle in der Symbolleiste LF4 Plattform aus (1). Klicken Sie dann auf die Schaltfläche , um die Lasten anzuzeigen (2).

验算平台荷载

Sie werden feststellen, dass die Verteilung der Lasten nicht mehr korrekt ist, da die Last nur einzelnen Stäben des Rahmenriegels zugewiesen wird. Öffnen Sie den Lastassistenten entweder durch Doppelklick auf die Last oder auf den entsprechenden Eintrag im „Navigator - Daten“ (3).

Wechseln Sie im Dialogfeld „Lastassistent bearbeiten“ zur Registerkarte Geometrie (1).

调整荷载向导的设置

Klicken Sie im Bereich „Einfluss entfernen von“ (2) auf die Schaltfläche , um die irrelevanten Stäbe des Rahmenriegels grafisch hinzuzufügen.

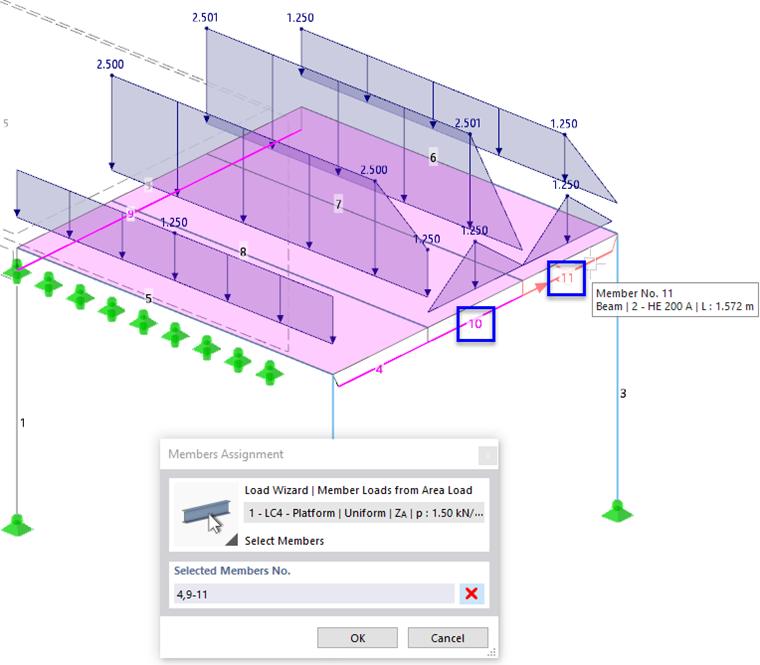

Wählen Sie im Arbeitsfenster die neuen Stäbe Nr. 10 und 11 aus, indem Sie nacheinander auf sie klicken.

选择要删除对荷载向导影响的杆件

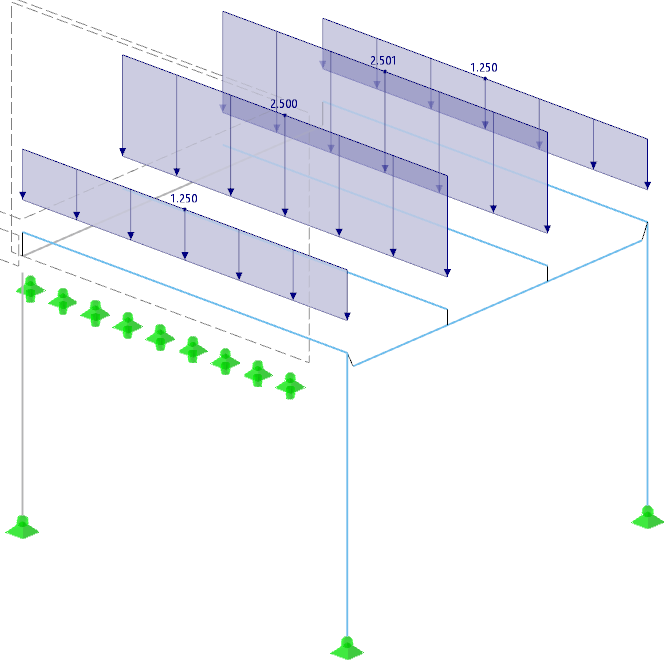

Nachdem Sie auf OK geklickt haben, kehren Sie zum Dialogfeld zurück. Schließen Sie es, indem Sie erneut auf OK klicken. Alle Stäbe des Rahmenriegels sind nun ohne Lasten.

格栅梁上的平台荷载

Klicken Sie abschließend auf die Schaltfläche , um die Lasten wieder auszublenden.
