框架梁将通过抗弯端板连接到柱上。此外，外侧网格梁——构件编号 5 和 6——将通过鱼板固定到柱上。

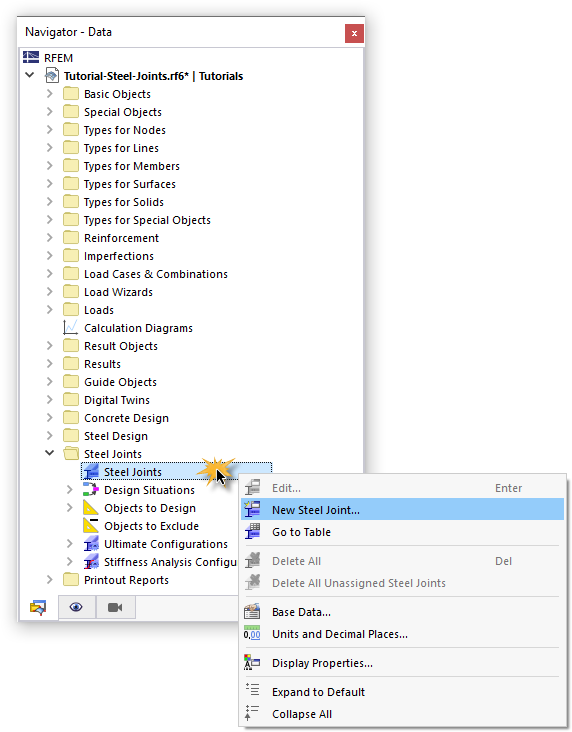

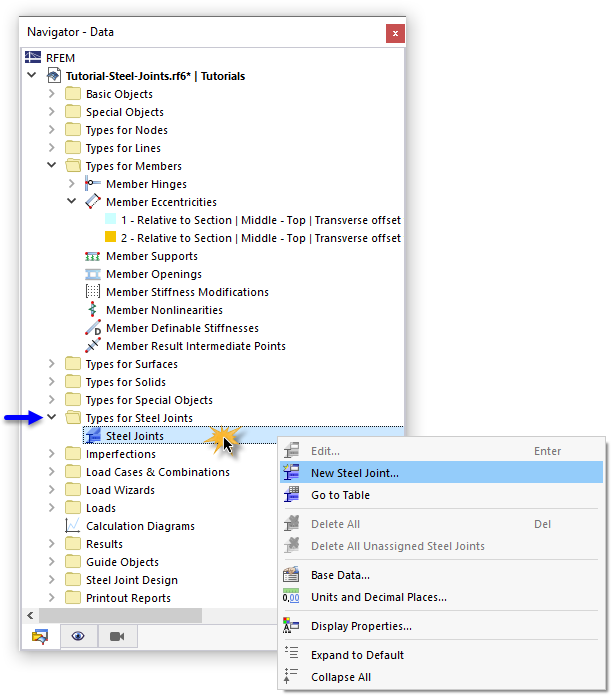

要定义一个新的钢连接，请在“Navigator - Data”中打开“Steel Joints”类别。然后右键单击“Steel Joints”条目。在快捷菜单中，选择“New Steel Joint”。

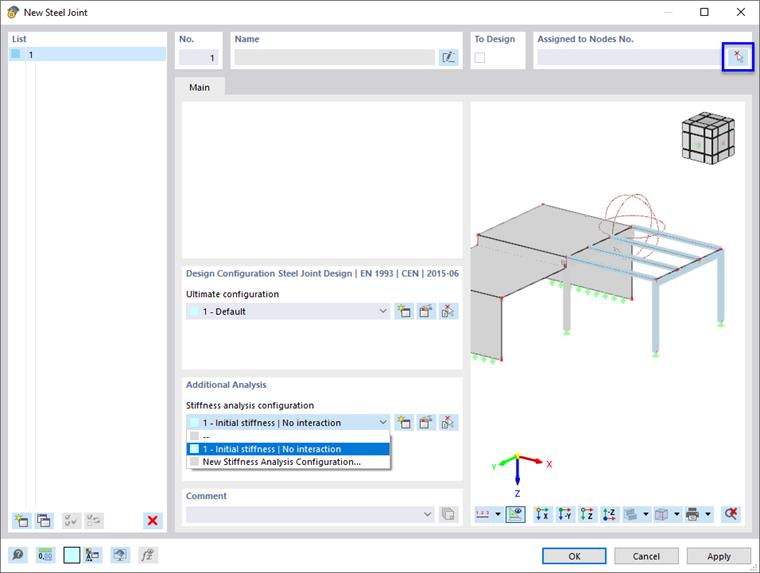

在“New Steel Joint”对话框中，默认配置设置为 ULS 设计。如果没有预设刚度分析配置，请在“Additional Analysis”区域中选择“1 - Initial Stiffness | No interaction”条目，以便对连接进行分类。
要以图形方式指定连接的相关节点，请单击“Assigned to Nodes No.”区域中的
按钮。然后在工作窗口中逐个单击两个角节点编号 16 和 17 进行选择。

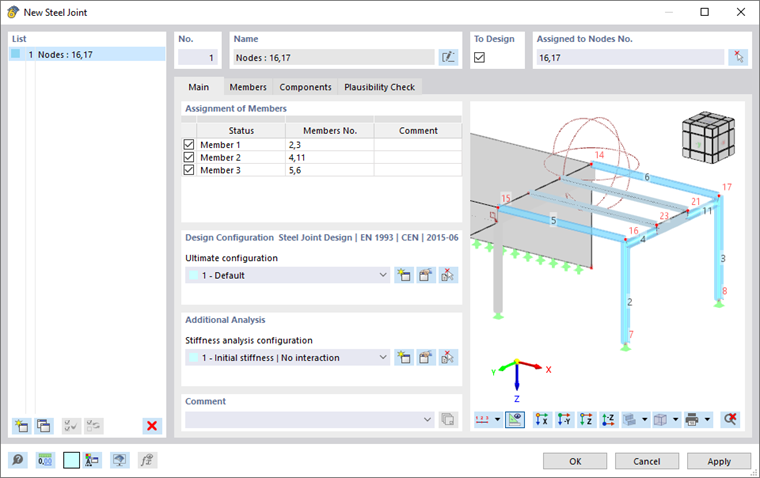

单击“OK”返回到节点编号已设置好的对话框。在“Assignment of Members”区域中，程序创建了三个“Members”。它们表示基于所选节点拓扑进行设计的构件类型。
具有相同属性且在模型中位置相近的构件会被分组在一起。

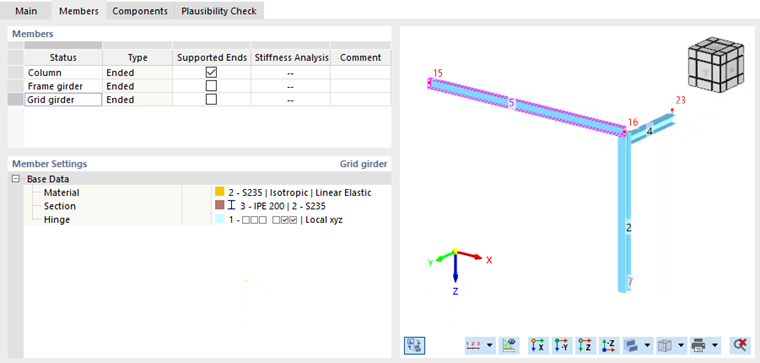

转到“Members”选项卡。通过在“Status”列中选择一个构件类型，您可以在右侧的模型视图中检查其位置。您可以重命名构件类型以便更清晰地查看：将“Member 1”替换为“Column”，将“Member 2”替换为“Frame girder”，并将“Member 3”替换为“Grid girder”。
在节点中相交的构件之一必须为支承端。否则，Substitute Steel Joint FE Model 无法进行设计。柱的节点支承会被自动识别并预设给该构件。

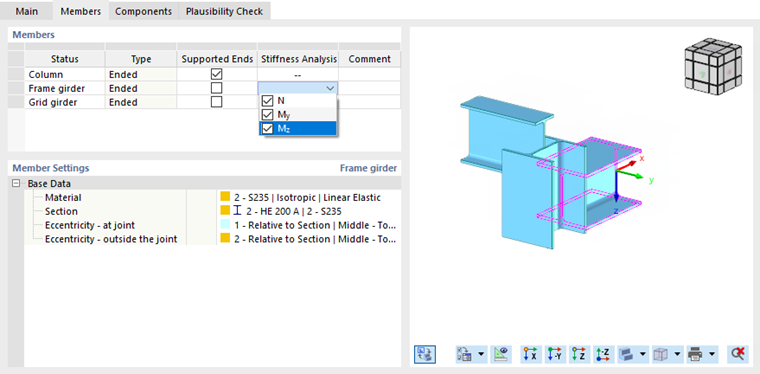

要对框架梁的节点进行分类，请选择“Stiffness Analysis”列第二行中的复选框。打开列表，然后选择所有内力（N、My、Mz）进行分析。

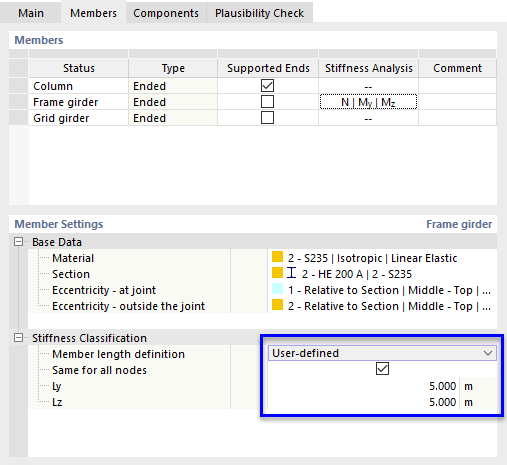

此外，框架梁的长度必须针对刚度分析进行调整（连续构件已被分割，以便为网格梁施加连接——参见第 Adjusting the Model 章）。确保“Members”区域中仍选中第二行。然后单击“Stiffness Classification”区域中的“From global model”框。打开列表并选择“User-defined”选项。
接着选择“Same for all nodes”选项。最后分别输入 Ly 和 Lz 参数的框架梁长度 5 m。
现在可以开始定义连接的构件了。为此，切换到“Components”选项卡。
End Plate (Frame Girder to Column)

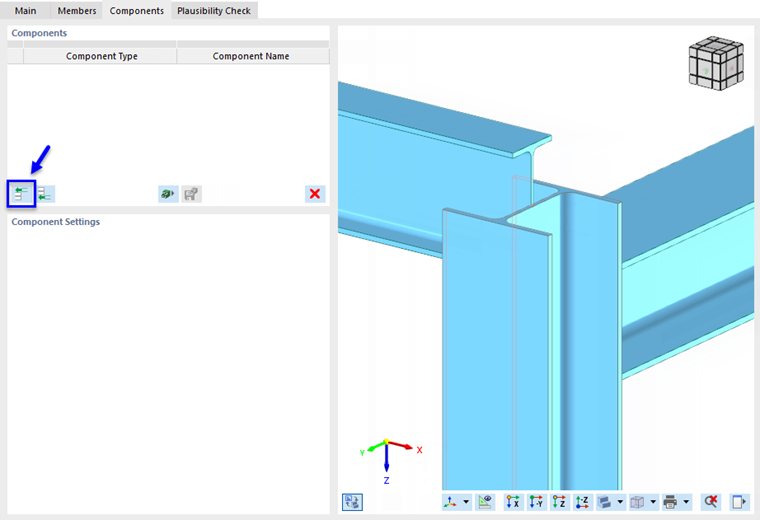

构件列表仍为空。要为框架梁创建端板构件，请单击“Components”区域中的
按钮。

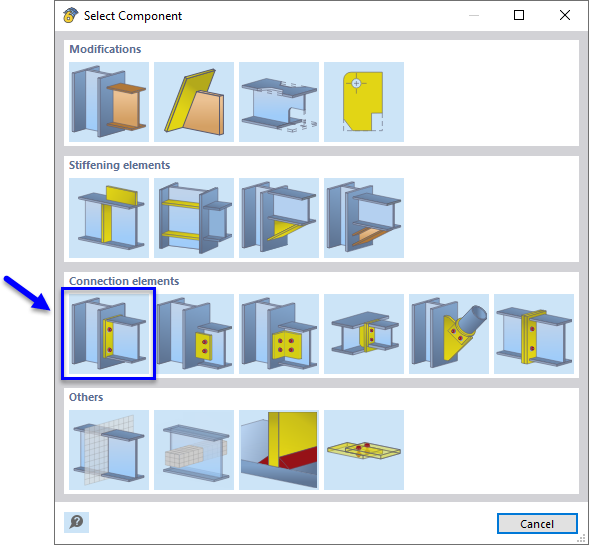

在“Select Component”窗口中，单击选择“End Plate”构件类型。
您将返回到“Components”选项卡，其中端板已设置为新的构件类型。
在“Component Settings”区域中，在列表 (1) 中将“Frame girder”选择为“Connected member 1”。在“Reference member”中，选择“Column” (2)。
此外，设置以下参数以定义端板。
Plate
| Material | 2 - S 235 |
| Thickness | 15 mm |
| Left offset | 0 mm |
| Right offset | 0 mm |
Bolts
| Diameter | M16 |
| Strength | 10.9 |
| Spacing horizontally | 40 120 40 mm（用空格分隔各值） |
| Number vertically | 2 |
| Spacing vertically | 55 100 55 mm |
| Preloaded bolts | Enabled |
| Shear plane in thread | Disabled |
Welds
| Flange 1 | 6 mm |
| Web | 4 mm |
| Flange 2 | 6 mm |

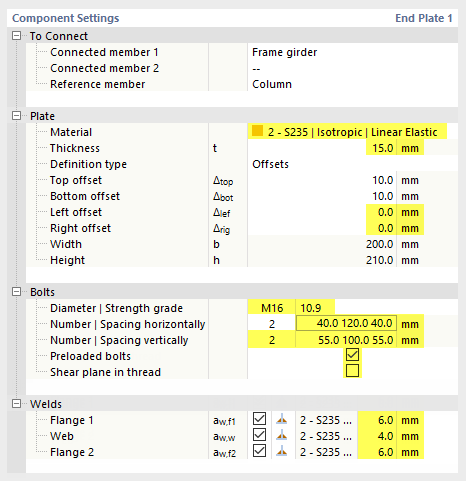

随后构件设置应如下图所示。
Member Cut and Fin Plate (Grid Girder to Column)
接下来要定义的构件通过鱼板将网格梁连接到柱上。为此，必须通过“member cut”构件将柱延伸到网格梁的上边缘。然后即可应用“fin plate”构件。
与其分别定义这两个构件，不如使用构件库中的一个模板更方便。单击“Components”区域中的
按钮，在 Dlubal Center 中打开该库。

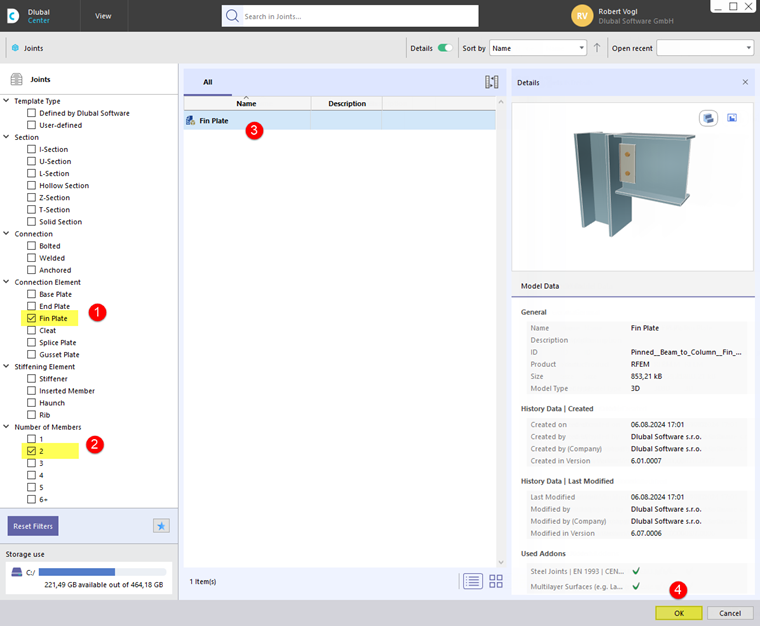

Dlubal Center 提供了多种模板。要找到合适的模板，可以使用筛选选项：在“Connection Element”类别 (1) 中选择“Fin Plate”类型。由于只连接两个构件，请在“Number of Elements”类别 (2) 中选择 2。现在中央区域只显示一种类型。选择该“Fin Plate” (3)。
单击“OK” (4)。

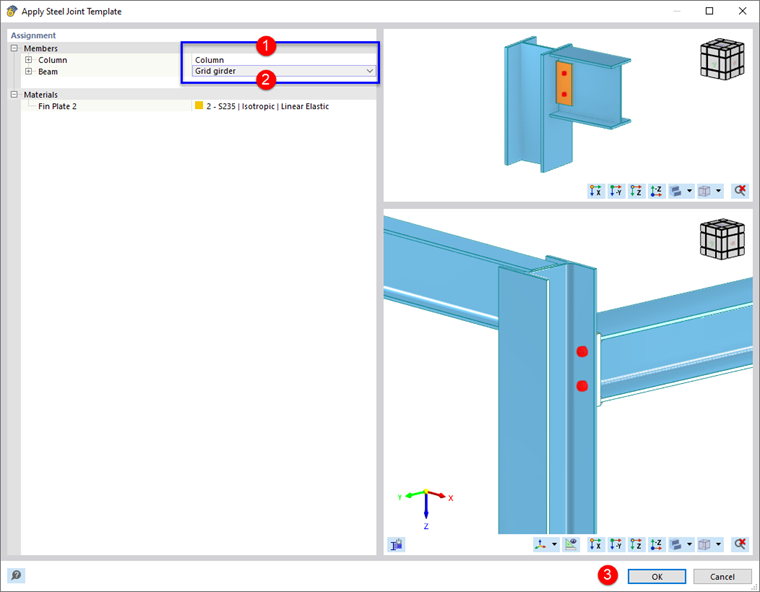

将打开“Apply Steel Joint Template”对话框，程序会填写应用模板所需的构件和材料。不过，仍需手动调整该分配：对于“Column”构件，从列表中选择“Column”条目 (1)。然后为“Beam”构件设置“Grid girder” (2)。
单击“OK” (3) 后，列表中会添加两个新的构件类型：“Member Cut”和“Fin Plate”。

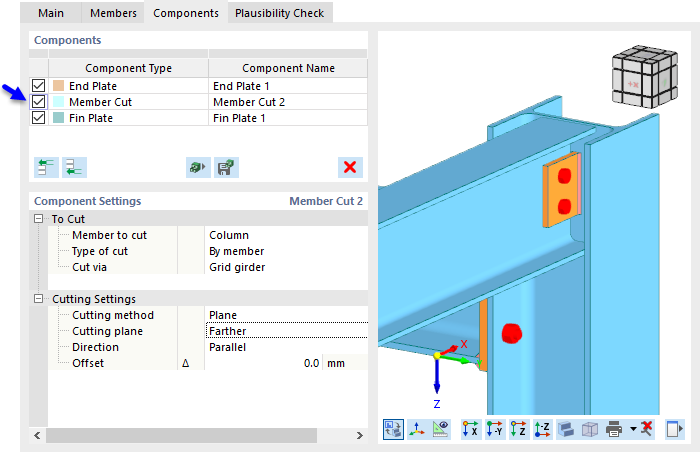

如果通过清除复选框停用“Member Cut”构件，您将在预览中看到柱是如何被调整的。不过，请再次激活复选框，以便将该构件应用到连接中！
通过单击“Components”区域中的第三行选择“Fin Plate”构件。“Component Settings”区域中的默认值是合适的。这里唯一需要调整的是清除“Shear plane in thread”复选框。
随后构件设置应如下图所示。

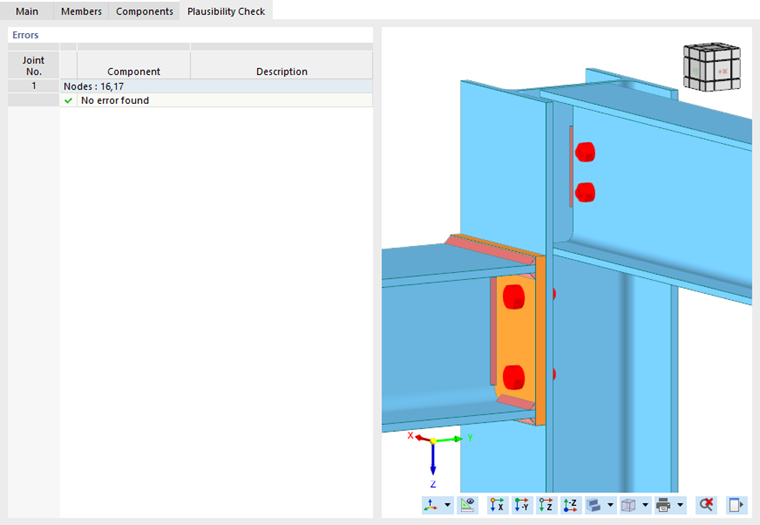

切换到“Plausibility Check”选项卡。由于程序未检测到错误，连接已被正确定义。

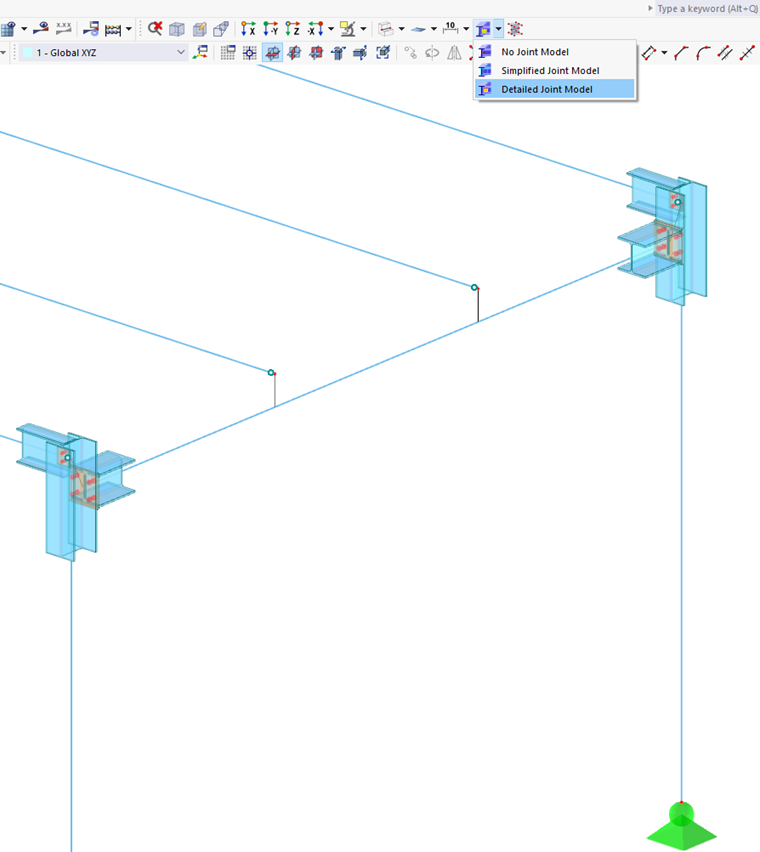

单击“OK”关闭对话框。在工作窗口中，连接以简化模型形式显示在两个角节点处。当您从工具栏上的
列表框中选择“Detailed Joint Model”时，可以激活构件的三维视图。
