定义施工阶段 1

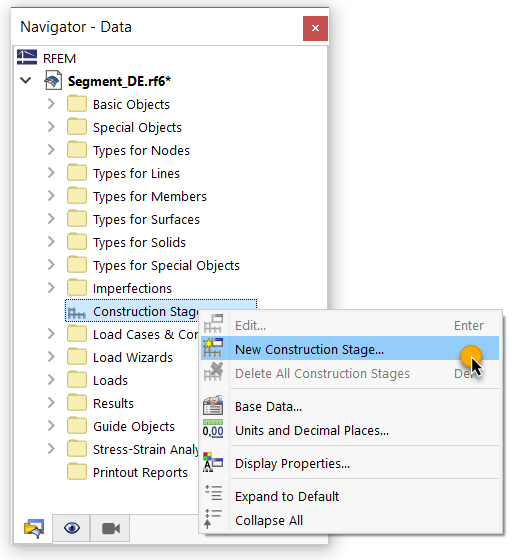

如前所述,应该为一次结构和次结构定义不同的施工阶段。 在 RFEM 6 中,施工阶段在 '施工阶段 ' 对话框中进行管理,该对话框可以通过 导航器 - 数据 调用。

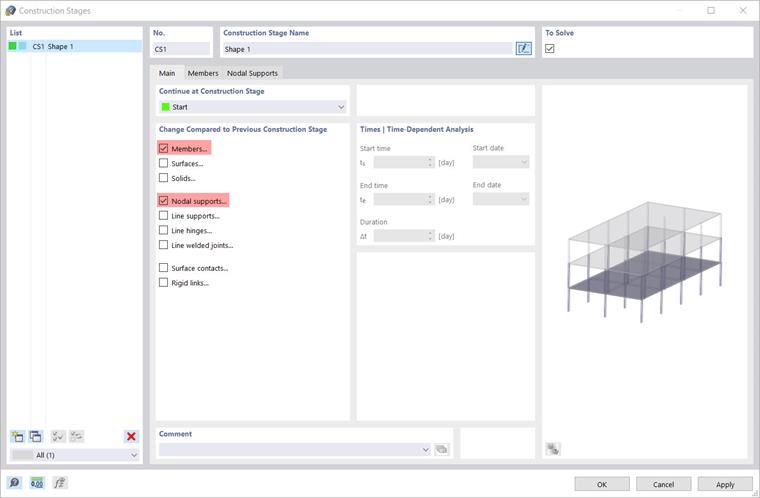

在该对话框的'基本' 选项卡中,您必须指定在施工过程中要更改的结构单元。 例如在当前施工阶段要添加面,则必须选择'面'选项。 在对话框中勾选'与上一个施工阶段相比变化的'部分中的元素,在对话框中会添加一个相应的选项卡,然后在该选项卡中可以进行相应的选择和详细设置。 要定义第一个施工阶段(在本例中称为 'Form 1'),请勾选 '杆件' 和 '复选框节点支座'

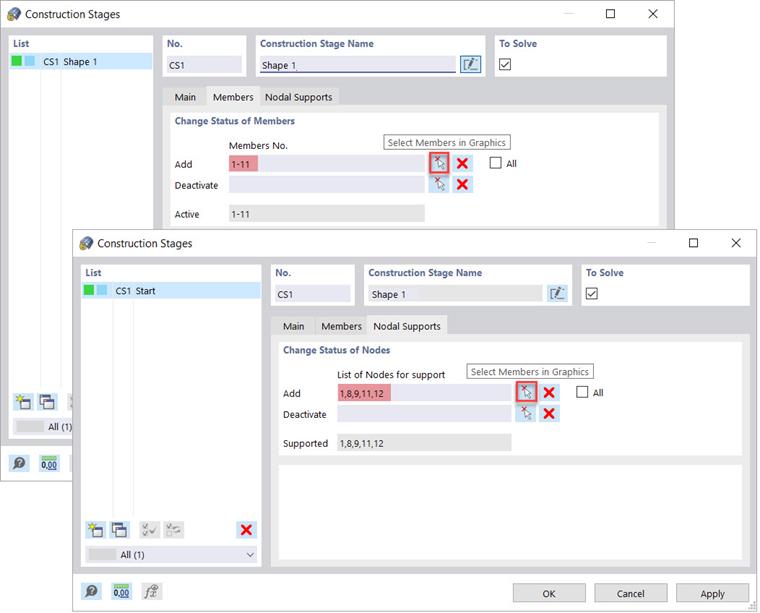

添加和停用结构元素的操作对于不同的元素来说相对相似。 只要在'基本'选项卡中激活与上一个施工阶段相比的更改'下的元素相应选项卡,就可以在其中指定激活或停用的单元。 也可以使用 在图形中选择对象 按钮以图形方式选择对象。 使用 取消选择指定的对象 按钮可以取消选择。 在上一个或当前施工阶段中已经激活的所有对象都显示在'激活'下。 在本示例中,在第一个施工阶段将激活之前定义的单元和节点支座。

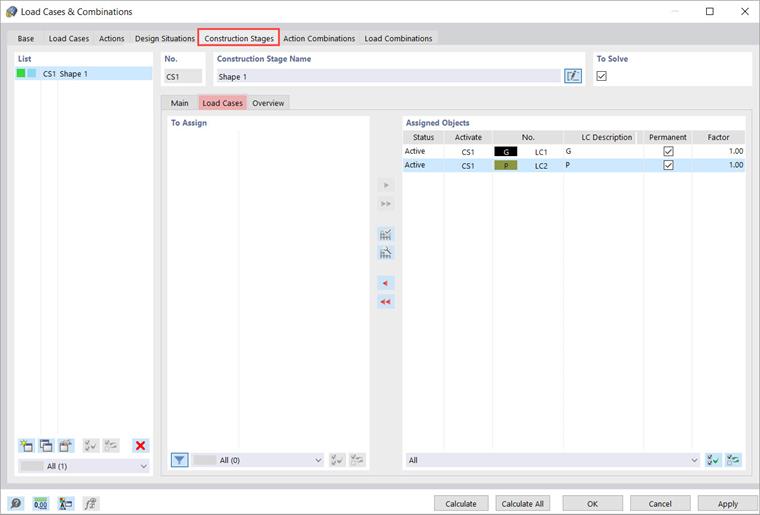

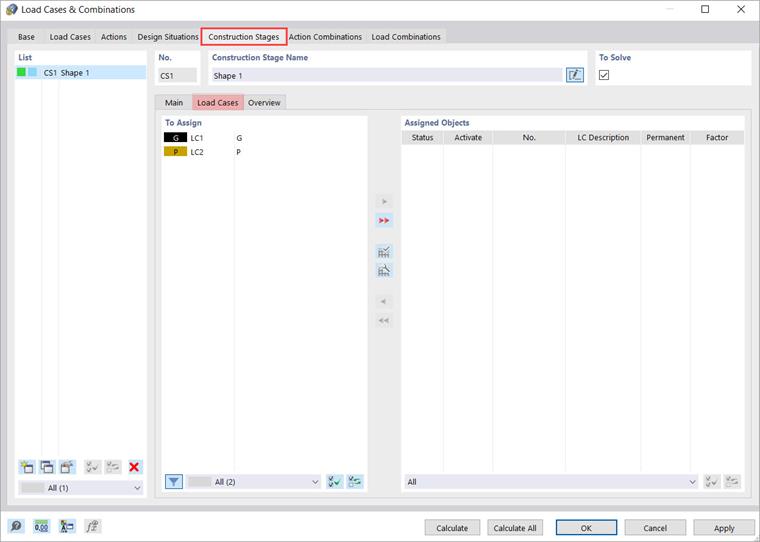

在下一步中,将要考虑的荷载工况分配到施工阶段。 该分配在'荷载工况和组合'对话框中进行,注册'施工截面'和子结构。选项卡'荷载工况'。 在这里您会发现所选施工阶段的所有可用荷载工况的列表。 使用按钮 将项目添加为“永久” 可以将荷载工况作为'永久 '分配给施工阶段,使用按钮 添加项目为'非永久' 则可以作为'不总是' 分配到施工阶段。 荷载工况也可以通过 加 单独分配或通过施工阶段完全分配。 根据荷载工况类型,决定荷载工况是'永久'还是'不总是'。

在施工的第一阶段,两种荷载工况都视为 '恒定'。 这样,这些荷载工况就被“打印”在系统中,并且它们的作用(应力和应变)被传递到随后的施工阶段。 而非永久荷载工况只在分配的施工阶段有效。

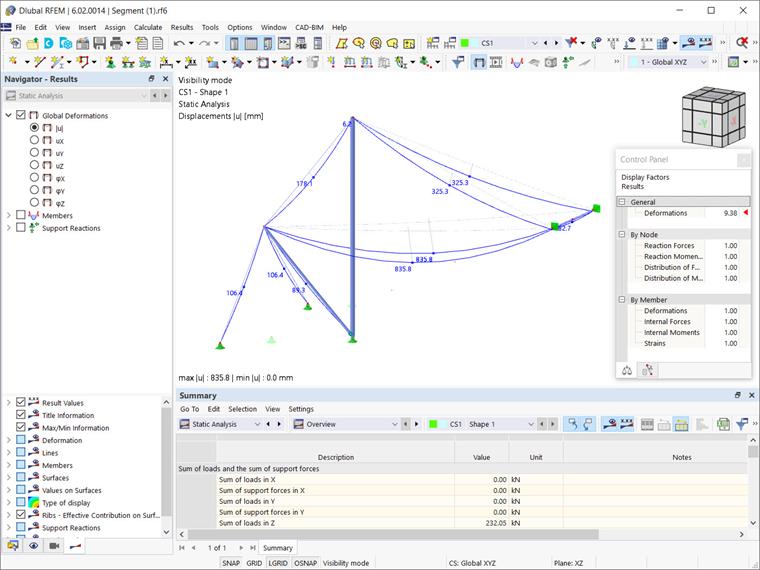

最后,您可以使用'计算'按钮分析相应的施工阶段。 计算结果如图 Form 1 所示。
