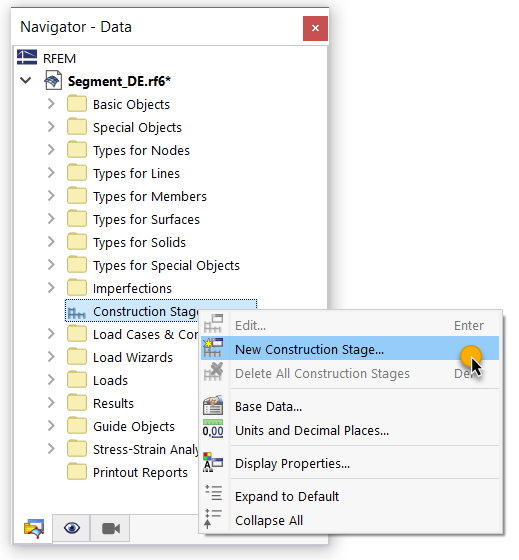

Come già accennato, dovrebbero essere definite fasi costruttive separate per le strutture primarie e secondarie. In RFEM 6, le fasi costruttive sono gestite nella finestra di dialogo 'Fasi costruttive', che può essere richiamata tramite il navigatore - Dati.

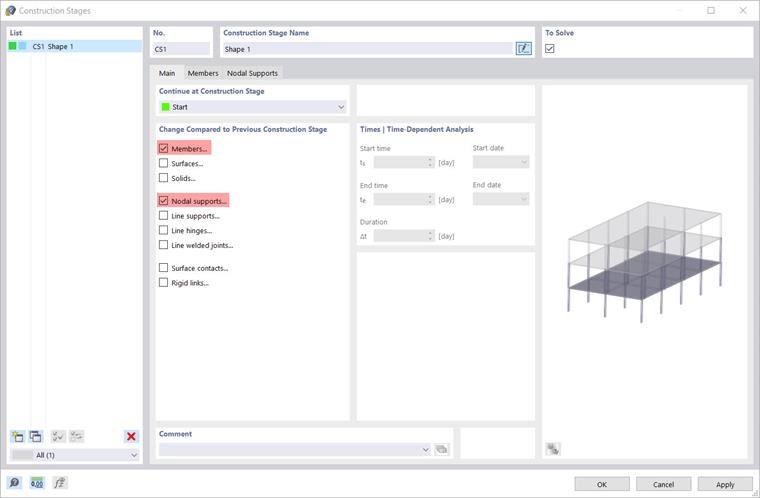

Nella scheda 'Base' della finestra di dialogo, è necessario specificare gli elementi strutturali per i quali deve avvenire una modifica nel processo di costruzione. Ad esempio, se si vuole aggiungere una superficie nella fase costruttiva corrente, è necessario selezionare l'opzione 'Superficie'. Spuntando un elemento nella sezione ' Modifiche rispetto alla fase costruttiva precedente ', viene aggiunta una scheda corrispondente nella finestra di dialogo, nella quale è possibile eseguire la selezione appropriata e le impostazioni dettagliate. Per definire la prima fase costruttiva (chiamata 'Modulo 1'), selezionare le caselle di controllo 'Aste' e 'Vincolo esterno del nodo'.
L'aggiunta e la disattivazione di elementi strutturali funziona in modo relativamente simile per i vari elementi. Non appena le schede corrispondenti per gli elementi sono state attivate nella scheda 'Base' in 'Modifiche rispetto alla fase costruttiva precedente', è possibile specificare gli elementi da attivare o disattivare. Gli oggetti possono anche essere selezionati graficamente utilizzando il pulsante
. La selezione può essere annullata utilizzando il pulsante
. Tutti gli oggetti che sono già stati attivati nella fase costruttiva precedente o attiva sono visualizzati in 'Attivo'. In questo esempio, gli elementi precedentemente definiti e i vincoli esterni nodali devono essere attivati per la prima fase costruttiva.
Nella fase successiva, i casi di carico che devono essere presi in considerazione devono essere assegnati alla fase costruttiva. Questa assegnazione ha luogo nella finestra di dialogo 'Casi e combinazioni di carico', registro 'Sezioni costruttive' e Sub- tab 'Casi di carico'. Qui troverai un elenco di tutti i casi di carico disponibili per la fase costruttiva selezionata. Con il pulsante
è possibile assegnare un caso di carico alla fase costruttiva come 'permanente', con il pulsante
come 'non sempre'. I casi di carico possono anche essere assegnati individualmente con
o completamente con una fase costruttiva. In base al tipo di caso di carico, si decide se il caso di carico è classificato come 'permanente' o 'non sempre'.
Nella prima fase della costruzione, entrambi i casi di carico sono da considerare come 'costantemente'. In questo modo, questi casi di carico sono "impressi" nel sistema ed i loro effetti (tensioni e deformazioni) sono trasferiti alle fasi costruttive successive. Al contrario, i casi di carico non permanenti sono efficaci solo nella fase costruttiva a cui sono assegnati.
Infine, è possibile utilizzare il pulsante 'Calcola' per analizzare la rispettiva fase costruttiva. Il risultato del calcolo è mostrato nell'immagine Form 1.
