Definujte fázi výstavby 1

Jak jsme již zmínili, pro primární a sekundární konstrukci by měly být definovány samostatné fáze výstavby. V programu RFEM 6 se fáze výstavby spravují v dialogu 'Fáze výstavby', který lze vyvolat z navigátoru Data.

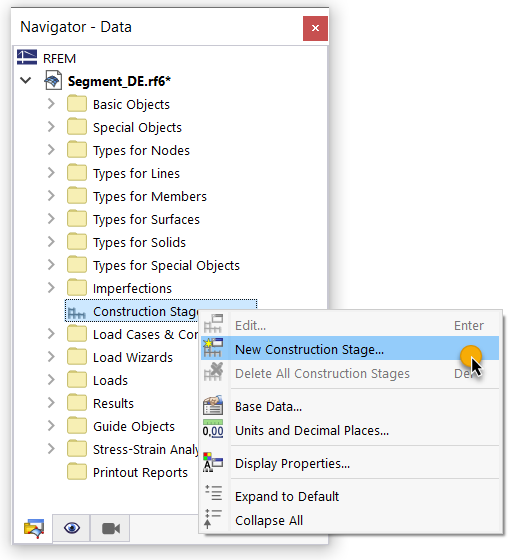

01 Navigátor - Data: Fáze výstavby

V záložce 'Base' tohoto dialogu je třeba zadat konstrukční prvky, u nichž se má během výstavby provést změna. Pokud má být například v aktuální fázi výstavby přidána plocha, musí být vybrána možnost 'Plocha'. Zaškrtnutím některého prvku v sekci 'Změny oproti předchozí fázi výstavby' se v dialogu přidá příslušná záložka, v níž je možné provést příslušný výběr a provést detailní nastavení. Pro definování první fáze výstavby (v našem příkladu nazývané 'formulář 1') je třeba zaškrtnout políčka 'Members' a 'Uzlová podpora'.

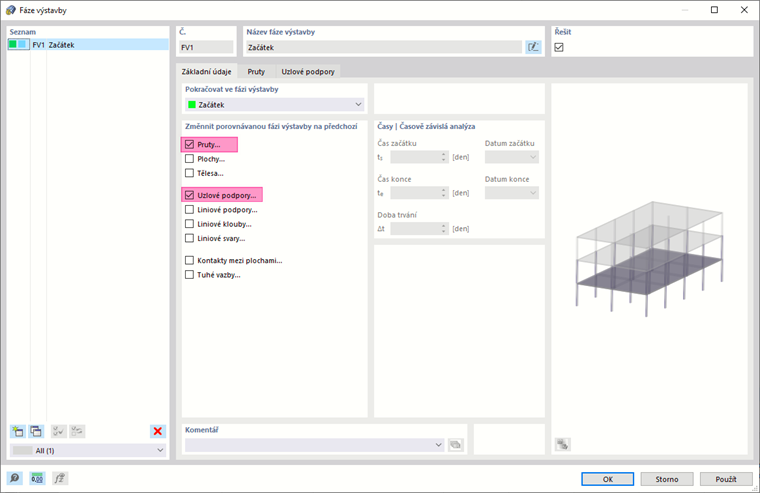

02 Dialog "Fáze výstavby"

Přidávání a deaktivování konstrukčních prvků funguje u různých prvků poměrně podobně. Jakmile byly v záložce 'Base' v sekci 'Změny oproti předchozí fázi výstavby' aktivovány příslušné záložky pro prvky, lze v nich zadat prvky, které se mají aktivovat nebo deaktivovat. Objekty lze také vybrat graficky pomocí tlačítka . Tlačítkem lze výběr zrušit. Všechny objekty, které již byly aktivovány v předchozí nebo aktivní fázi výstavby, se zobrazí v sekci 'Aktivní'. V tomto příkladu se mají aktivovat předem definované prvky a uzlové podpory pro první fázi výstavby.

05 Pruty a uzlové podpory ve fázi výstavby 1

V dalším kroku je třeba přiřadit zatěžovací stavy ke fázi výstavby. Toto přiřazení probíhá v dialogu 'Zatěžovací stavy a kombinace', Register 'Construction Sections' a Sub- záložka 'Zatěžovací stavy'. Zde najdete seznam všech dostupných zatěžovacích stavů pro vybranou fázi výstavby. Tlačítko umožňuje přiřadit zatěžovací stav fázi výstavby jako 'stálé', zatímco tlačítko jako 'ne vždy'. Zatěžovací stavy lze přiřadit také jednotlivě pomocí nebo kompletně některé fázi výstavby. Na základě typu zatěžovacího stavu se rozhodne, zda je zatěžovací stav klasifikován jako 'stálý' nebo 'ne vždy'.

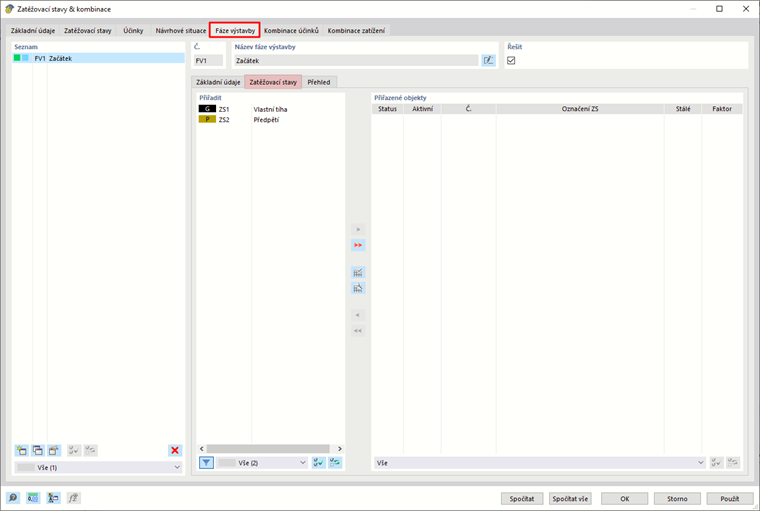

09 Seznam "Přiřadit"

V první fázi výstavby je třeba oba zatěžovací stavy hodnotit jako 'konstantní'. Tímto způsobem se tyto zatěžovací stavy v systému „vylisují“ a jejich účinky (napětí a přetvoření) se přenesou do dalších fází výstavby. Naproti tomu nestálé zatěžovací stavy jsou účinné pouze ve fázi výstavby, ke které jsou přiřazeny.

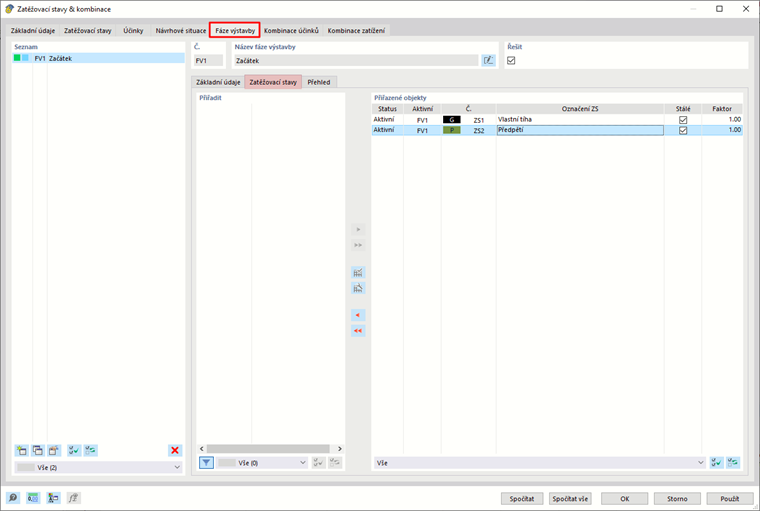

10 Seznam "Přiřazené objekty"

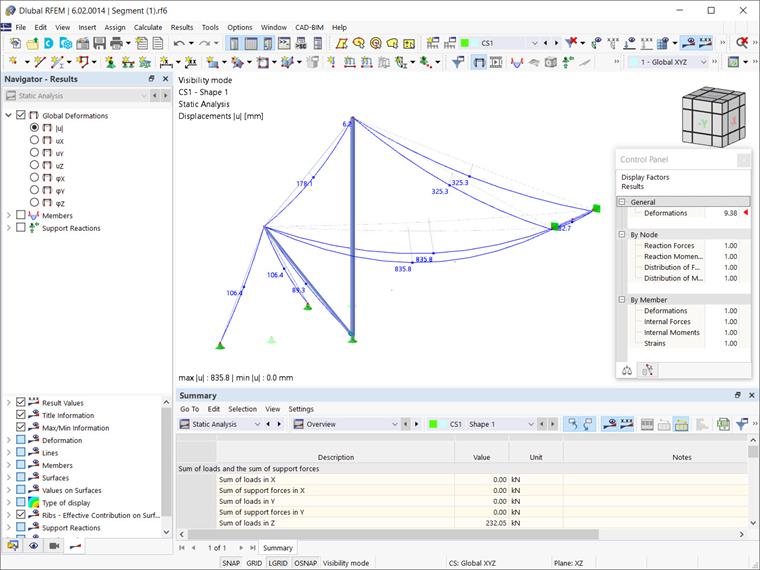

Nakonec můžeme pomocí tlačítka 'Calculate' provést analýzu příslušné fáze výstavby. Výsledek výpočtu je znázorněn na obrázku formulář 1.

11 Tvar 1
