在 RFEM 中使用非线性接触体对接缝梁进行建模. 下面链接中包含一些网络课堂,演示了在 RFEM 中使用接触实体进行建模的工作流程。
模型用于

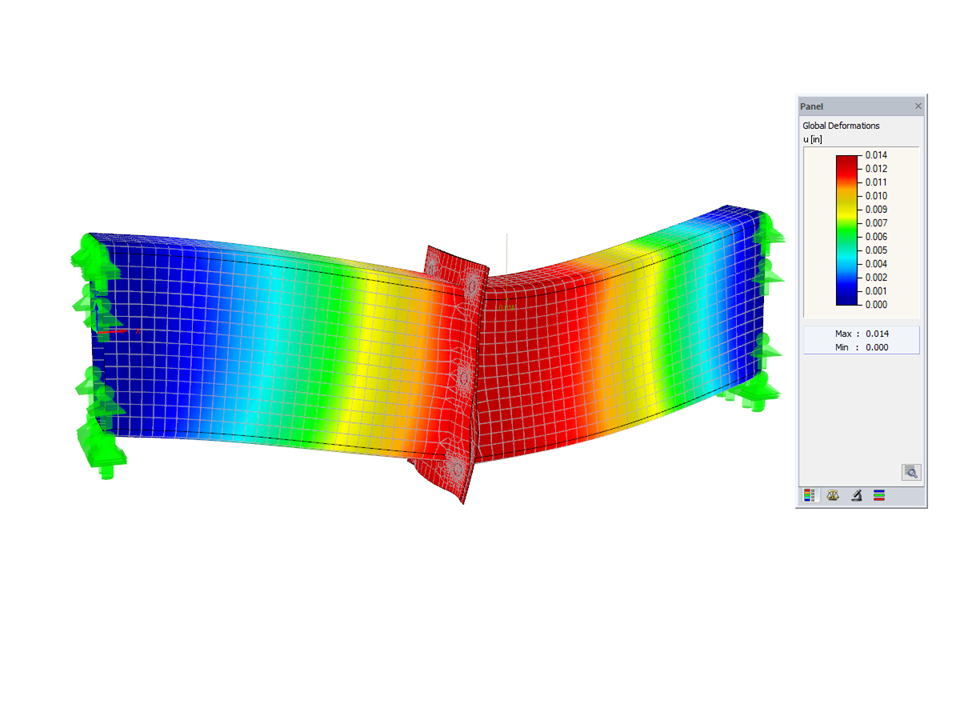

梁柱连接 -非线性接触实体
节点数目: | 107 |
线的数目 | 84 |
杆件数目: | 6 |
面的数目: | 40 |
实体数目 | 1 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,170 t |
翘曲区域尺寸 | 1.532 x 0.508 x 0.356 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
类似模型

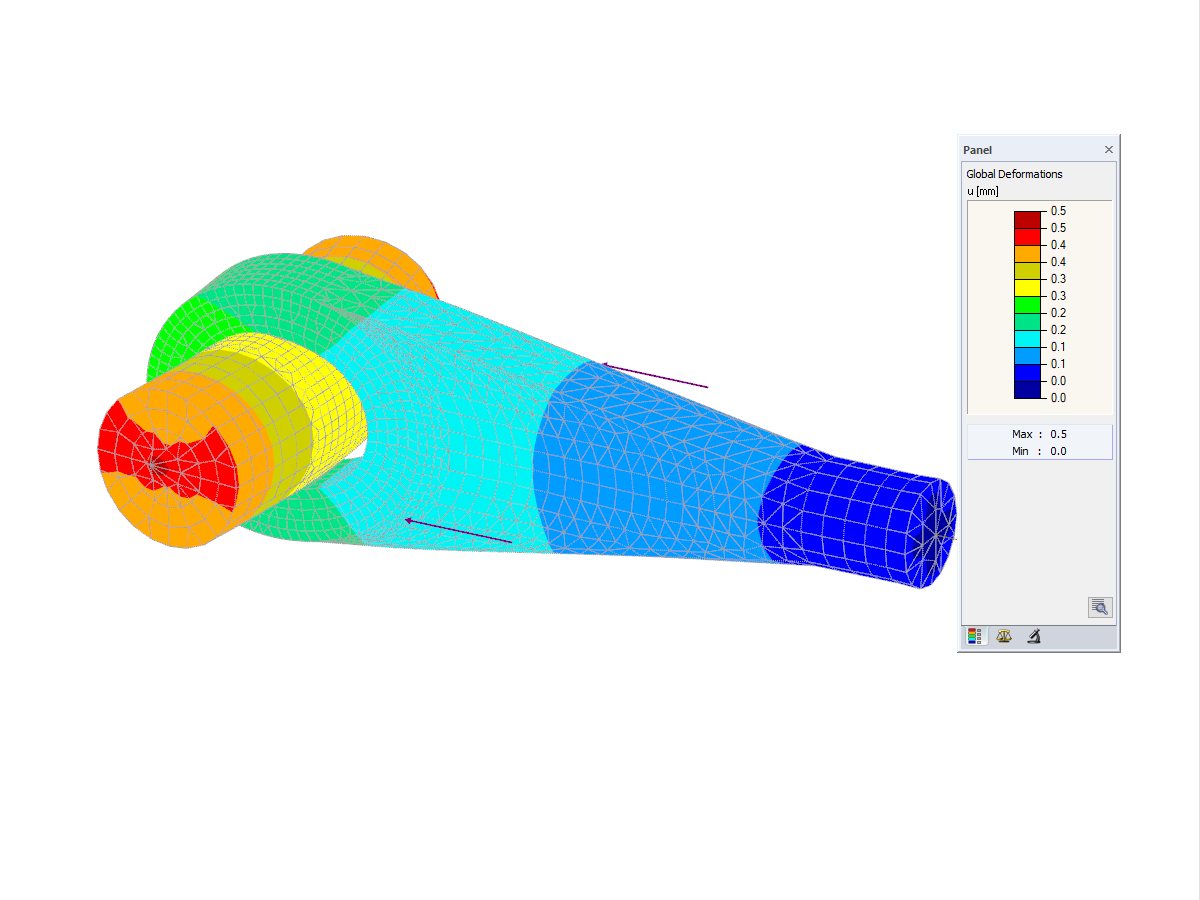

Für detailliertere Untersuchungen von Scher-Lochleibungs-Verbindungen beziehungsweise deren unmittelbarer Umgebung spielt die Vorgabe der nichtlinearen Kontaktproblematik eine wichtige Rolle. In diesem Beitrag wird mithilfe eines Volumenmodells nach vergleichbaren und vereinfachten Flächenmodellen gesucht.
