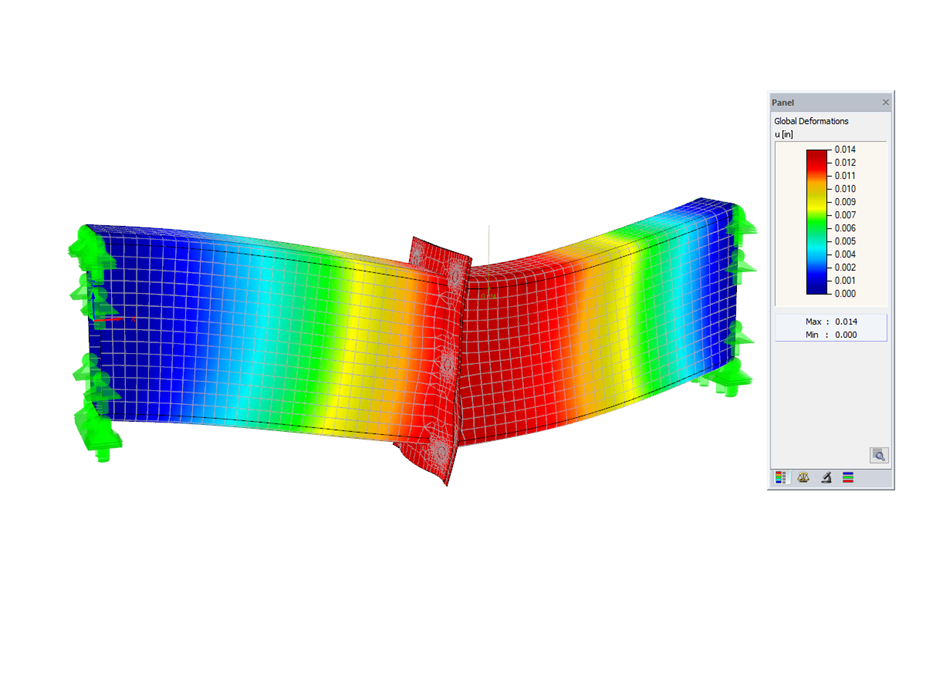

Přípoj nosníku modelovaný v programu RFEM pomocí nelineárního kontaktního tělesa. Webinář v odkazu níže ukazuje pracovní postup při modelování pomocí kontaktních těles v programu RFEM.
Příložka nosníku - nelineární kontaktní těleso
Počet uzlů | 107 |
Počet linií | 84 |
Počet prutů | 6 |
Počet ploch | 40 |
Počet těles | 1 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,170 t |
Rozměry | 1,532 x 0,508 x 0,356 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
