Download the model of Continuous Plate here and open it with the finite element program RFEM. This model will be used in the Free online basic training of the structural FEA software RFEM 6 | Introduction to FEM for students.

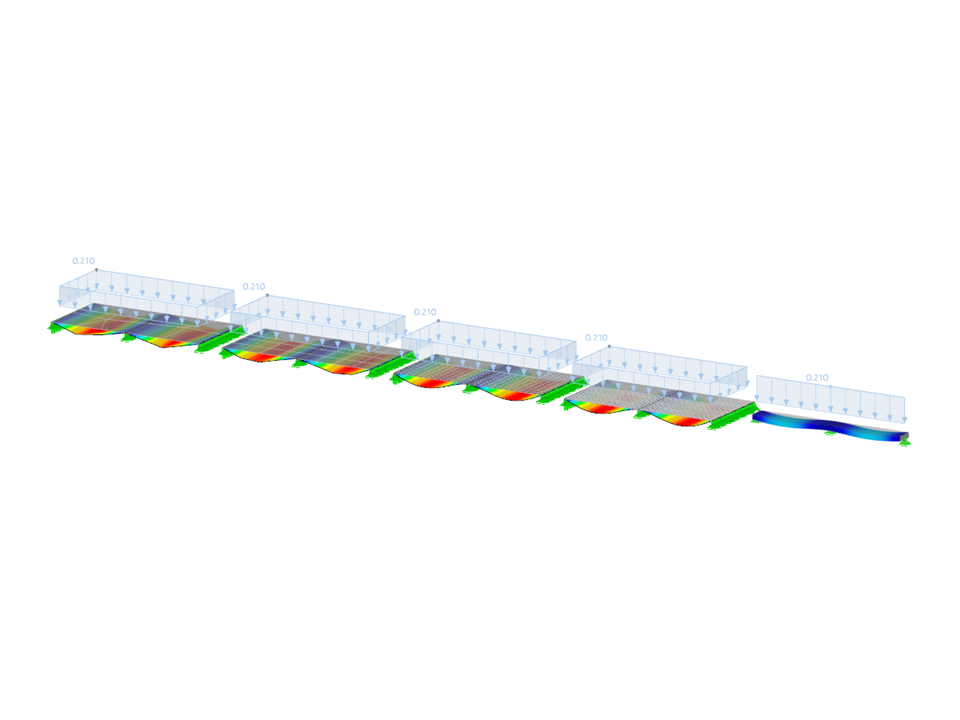

连续板
节点数目: | 27 |
线的数目 | 21 |
杆件数目: | 1 |
面的数目: | 4 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 140,737 t |
翘曲区域尺寸 | 54.864 x 0.000 x 4.877 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
本文以钢纤维混凝土板为例,为您介绍使用不同的积分方法和不同的积分点数对计算结果的影响。
为了在 RFEM 6 和“混凝土设计”模块中正确设计梁或 T 形梁,确定带肋杆件的“翼缘宽度”非常重要。 本文介绍了两跨梁的输入选项以及根据 EN 1992-1-1 计算翼缘尺寸。
例如,如果要使用纯面模型计算内力,但仍要在杆件模型上计算组件,则可以借助结果杆件来计算。
在设计混凝土柱时,RFEM 6 中的一项新功能是能够根据 ACI 318-19 [1] 生成弯矩相互作用图。 在设计钢筋混凝土杆件时,弯矩相互作用图是必不可少的工具。 弯矩交互作用图显示了沿加筋杆件任意给定点的弯矩和轴力之间的关系。 重要的信息可以直观地显示出来,例如强度以及混凝土在不同荷载条件下的表现。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在{%@https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/design/reinforced-concrete-design/concrete-design- members-and-surfaces通过模块]]可以根据欧洲规范 EN 1992-1-2 对柱(章节 5.3.2)和梁(章节 5.6)进行简化的抗火设计。
在简化的抗火验算时可以使用以下设计验算:
- 列: 根据表 5.2a 以及计算火灾时间公式 5.7 的矩形和圆形截面的最小截面尺寸
- 梁: 最小尺寸和间距按照表 5.5 和 5.6
确定抗火验算的内力有两种方法。
- 1 在这种情况下,偶然设计状况的内力直接包括在设计中。
- 2 常温时的内力乘以系数 Eta,fi (ηfi) 后进行折减,然后用于抗火验算。
此外,可以根据公式 4对轴距进行修正。 5.5.
使用“混凝土设计”模块,您可以根据欧洲规范 EN 1992-1-1 中章节 6.8 对杆件和面进行疲劳验算。
在设计配置中可以选择两种疲劳设计方法或设计水平:
- 设计等级 1: 根据 1953 年的简化规范转到 6.8.6 和 6.8.7(2): 根据 EN 1992-1-1 中的章节 6.8.6 (2) 和 EN 1990 中的公式,对于频遇作用组合,采用简化准则。平面荷载 (6.15b) 修改为考虑正常使用极限状态的交通荷载。 按照 6.8.6 验算钢筋的最大应力范围。 混凝土压应力按照 6.8.7(2) 的规定,通过容许应力的上限和下限来确定。
- 分析水平 2: 等效损伤应力设计 acc.照 6.8.5 和 6.8.7(1) (简化疲劳验算): 疲劳组合的设计按照欧洲规范 EN 1992-1-1 中章节 6.8.3 中的等效损伤应力范围进行计算。以及具体定义的循环作用Qfat ,
在混凝土设计模块中,可以按照欧洲规范 EC 8 对钢筋混凝土杆件进行抗震设计。 其中包括以下功能:
- 抗震设计配置
- 延性等级 DCL、DCM、DCH 的区别
- 从动力分析传递行为系数的选项
- 检查性能系数的限值
- 能力设计 "强柱-弱梁"
- 弯曲延性系数的详细说明和特殊规则
- 局部延性的细化和特殊规则
