Manual en línea de RFEM | Superficies
Download the model of Continuous Plate here and open it with the finite element program RFEM. This model will be used in the Free online basic training of the structural FEA software RFEM 6 | Introduction to FEM for students.

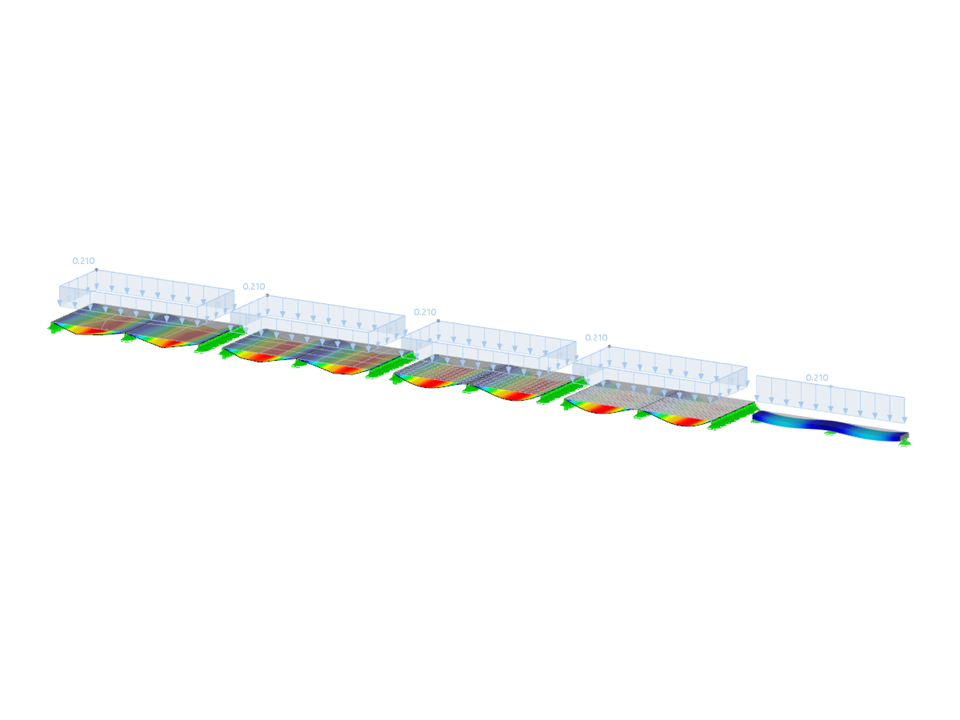

Placa continua
| Número de nudos | 27 |
| Número de líneas | 21 |
| Número de barras | 1 |
| Número de superficies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 140.737 t |
| Dimensiones | 54,864 x 0,000 x 4,877 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
