Download the model of Singularity Node Support here and open it with the finite element program RFEM. This model will be used in the Free online basic training of the structural FEA software RFEM 6 | Introduction to FEM for students.

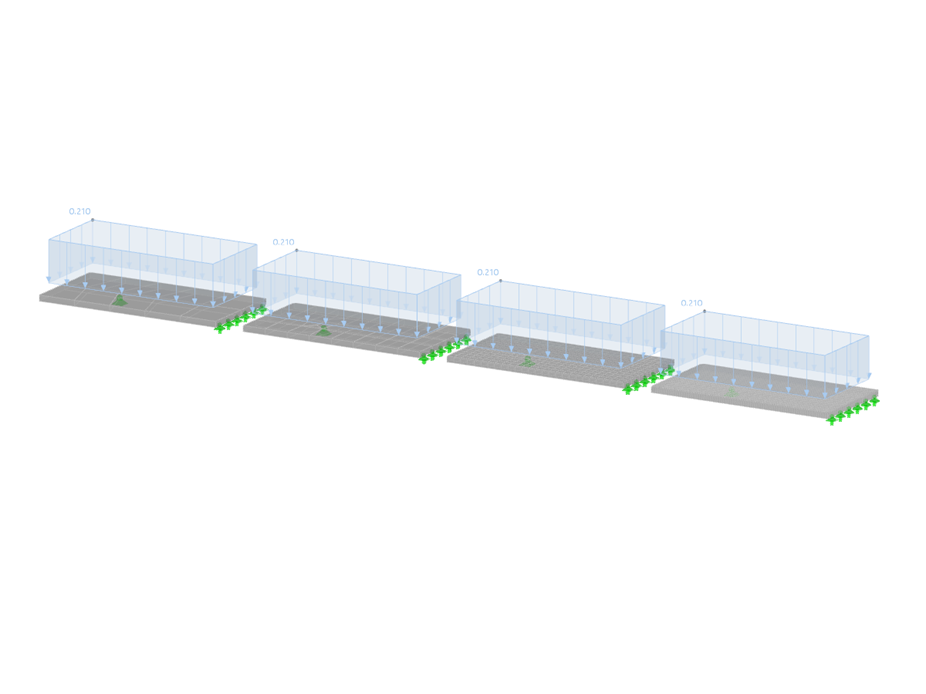

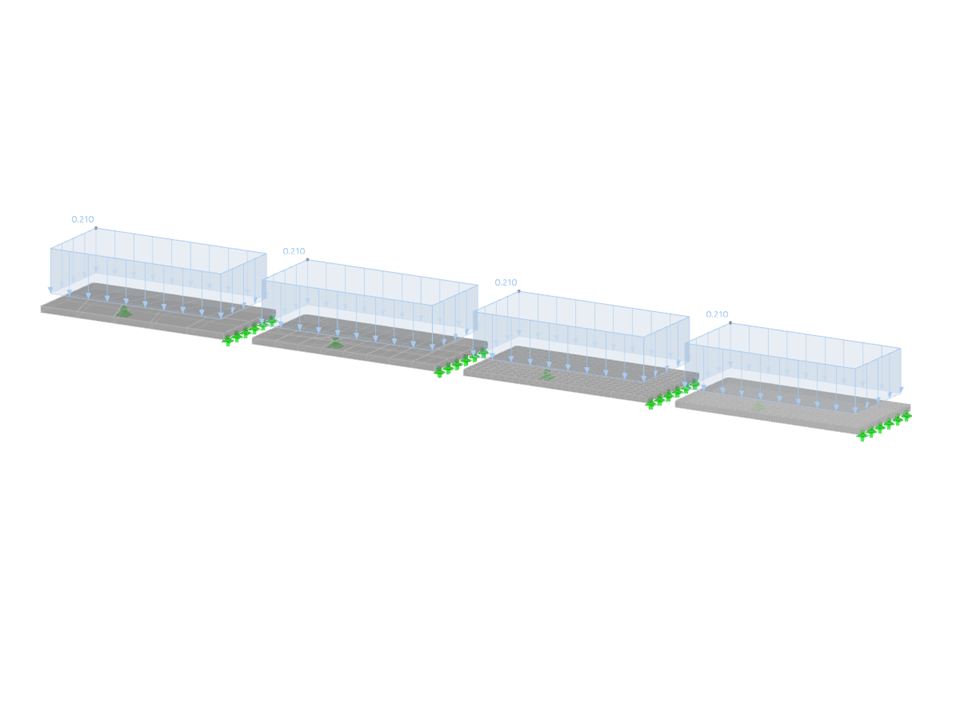

奇异性节点支座
节点数目: | 20 |
线的数目 | 16 |
杆件数目: | 0 |
面的数目: | 4 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 133,770 t |
翘曲区域尺寸 | 43.586 x 0.000 x 4.877 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
