Download the model of Singularity Node Support here and open it with the finite element program RFEM. This model will be used in the Free online basic training of the structural FEA software RFEM 6 | Introduction to FEM for students.

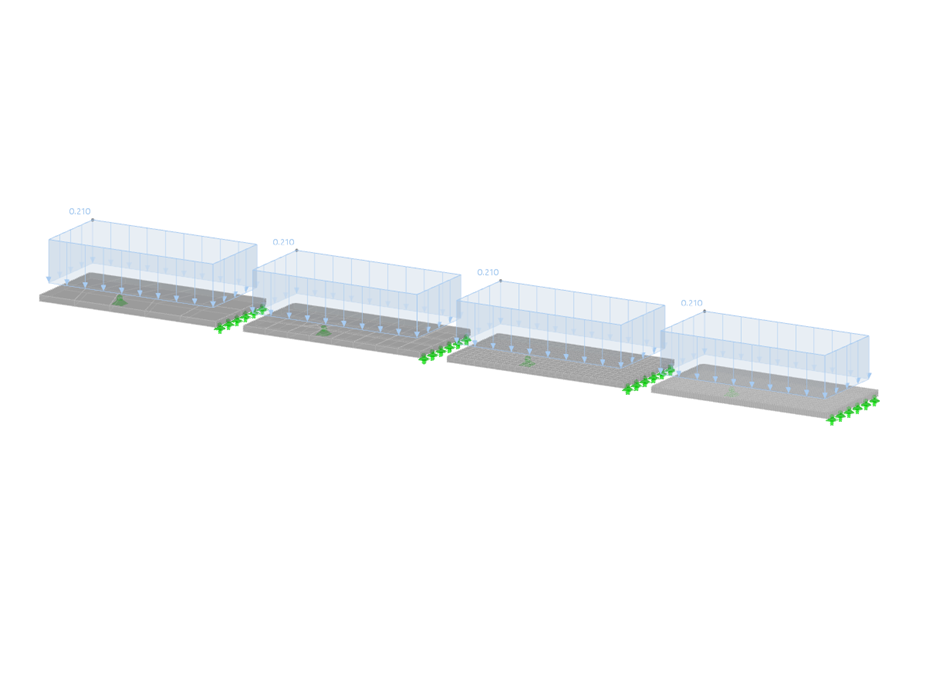

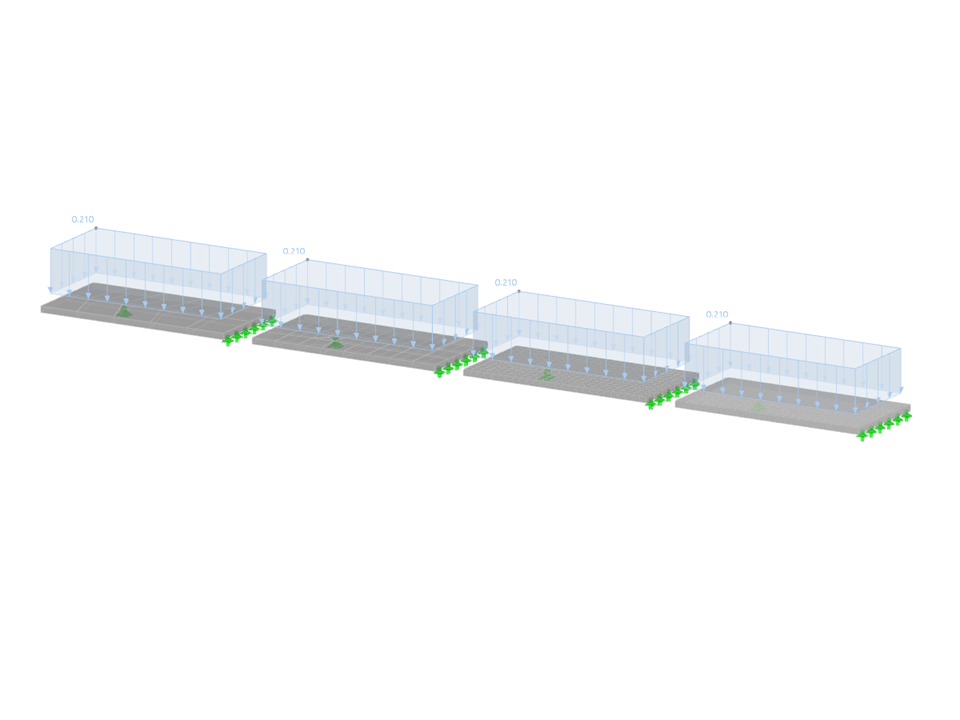

Vincolo esterno del nodo di singolarità
| Numero di nodi | 20 |
| Numero di linee | 16 |
| Numero di aste | 0 |
| Numero di superfici | 4 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 133,770 t |
| Dimensioni | 43.586 x 0.000 x 4.877 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
