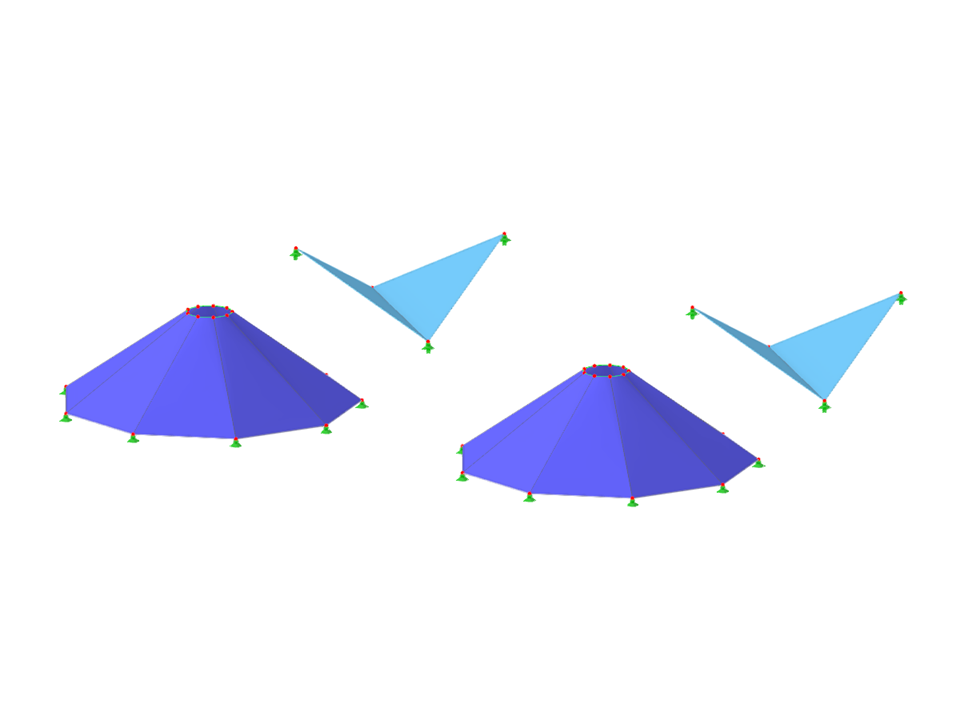

膜结构
节点数目: | 44 |
线的数目 | 64 |
杆件数目: | 26 |
面的数目: | 22 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 2,060 t |
翘曲区域尺寸 | 49.696 x 6.000 x 40.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
RFEM 6 包含“找形”模块,可以确定受拉面模型和轴力作用下杆件的平衡形状。 在模型的“基础数据”中激活该模块,并使用它来计算轻型结构的预应力与现有边界条件达到平衡的几何位置。
