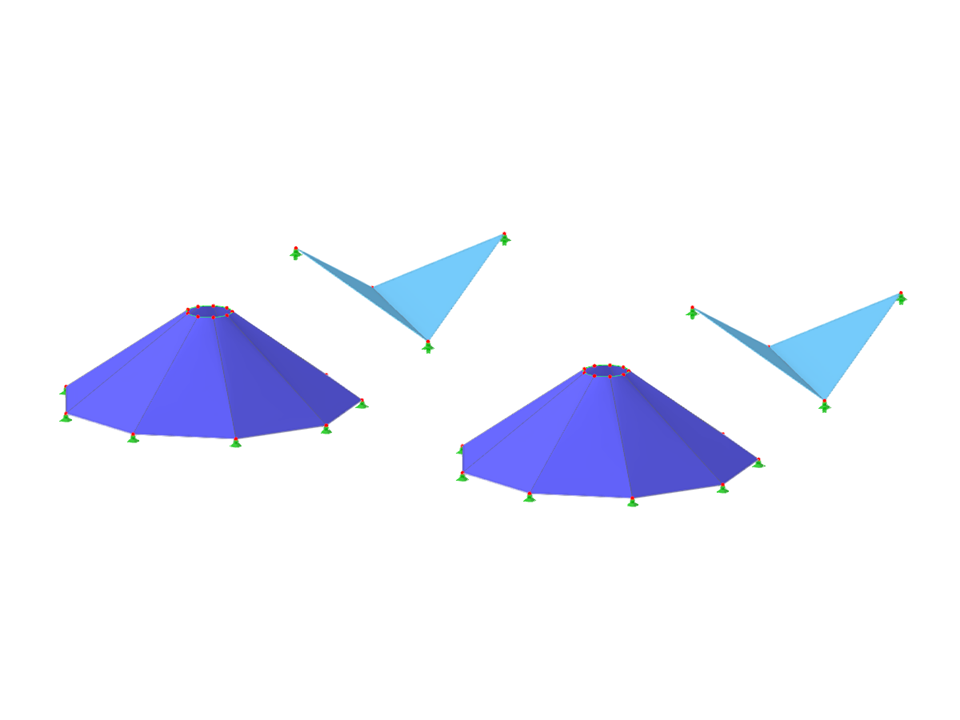

konstrukcje membranowe

Model do pobrania

2. sierpnia 2022

003613

Stefan Hoffmann

RFEM 6

Pręty | Powierzchnie

Konstrukcje membranowe | Ogólne informacje

Opis

Pobierz model konstrukcji membranowej tutaj i otwórz go w programie RFEM dla elementów skończonych.

Słowa kluczowe

konstrukcja membranowa Membrana Powierzchnie elementy skończone

Skomentuj...

0 Komentarz

Liczba węzłów 44
Liczba linii 64
Liczba prętów 26
Ilość powierzchni 22
Ilość brył 0
Ilość przypadków obciążenia 1
Ilość KO 0
Ilość kombinacji wyników 0
Ciężar całkowity 2.060 t
Wymiarowanie 49 696 x 6 000 x 40 000 m²

0 0

Wyłączenie odpowiedzialności

Pobieranie modeli do analizy statyczno-wytrzymałościowej

Ten model konstrukcyjny można pobrać i wykorzystać w celach szkoleniowych lub w swoich projektach. Nie przejmujemy jednak żadnej gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modelu.
