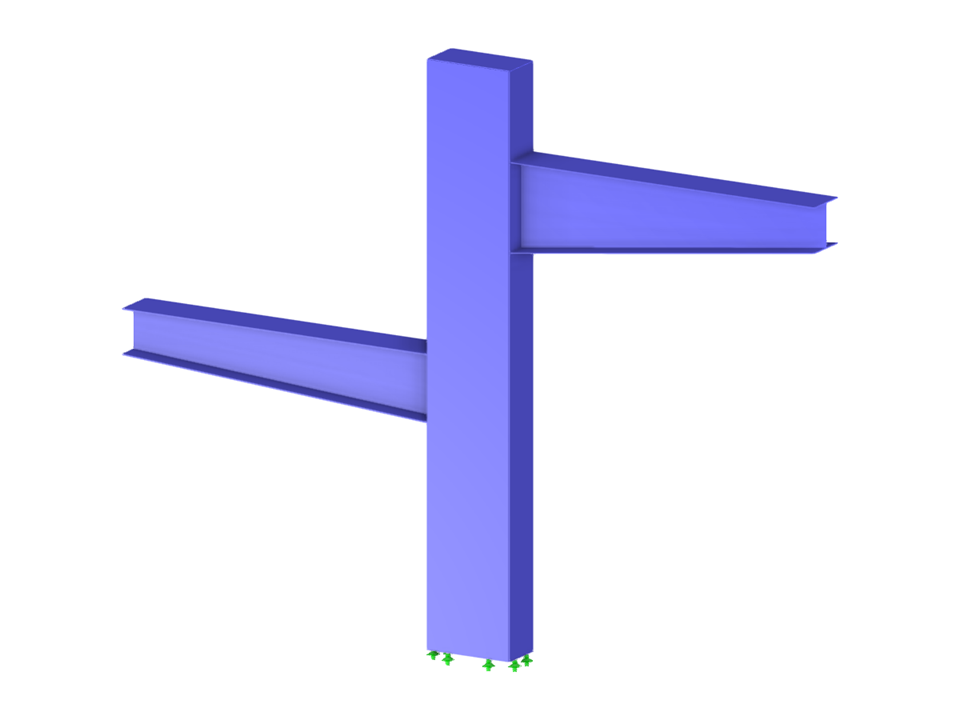

带有两个 I 形截面矩形截面钢柱的几何参数化建模,作为面建模。
- 模型由德儒巴工程团队创建。 在德儒巴网站上也可以下载模型的参数化块。
要下载的文件包含一个参数化的块模型(文件类型*.rf6)。
带两个支架的钢柱
块参数可动态编辑 | |
节点数目: | 41 |
线的数目 | 66 |
杆件数目: | 0 |
面的数目: | 31 |
实体数目 | 0 |
荷载工况数目 | 3 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,308 t |
翘曲区域尺寸 | 3.400 x 2.600 x 0.200 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
使用 RFEM 6 和 Blender 和 Bullet Constraints Builder 的目的是基于物理属性的真实数据获得模型倒塌的图形表示。 RFEM 6 是仿真的几何图形和数据源。 这也是为什么我们的软件保持所谓的 BIM Open 的重要性,以便实现跨软件领域的协作。
美国规范 ASCE/SEI 7-16 和欧洲规范 1 第 1 部分到第 3 部分对雪荷载的影响进行了说明。 这些标准在新的 RFEM 6 程序和雪荷载向导中得到了应用,该向导用于简化雪荷载的应用。 此外,最新的软件还可以在数字地图上显示施工地点,并自动导入雪荷载分区。 荷载向导使用这些数据来模拟雪荷载的影响。
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-22 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
使用 RFEM 6 中的钢结构设计模块现在可以根据 AISC 341-16 和 AISC 341-22 进行抗震设计。 当前抗震系统(SFRS)有五种类型。
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
- 可以设计五种抗震结构体系 (SFRS),即特殊弯矩坐标系(SMF)、中间弯矩坐标系(IMF)、普通弯矩坐标系(OMF)、普通弯矩坐标系(OCBF)和特殊弯矩坐标系(SCBF) )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度,可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
抗震验算的结果分为两部分: 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架,在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
