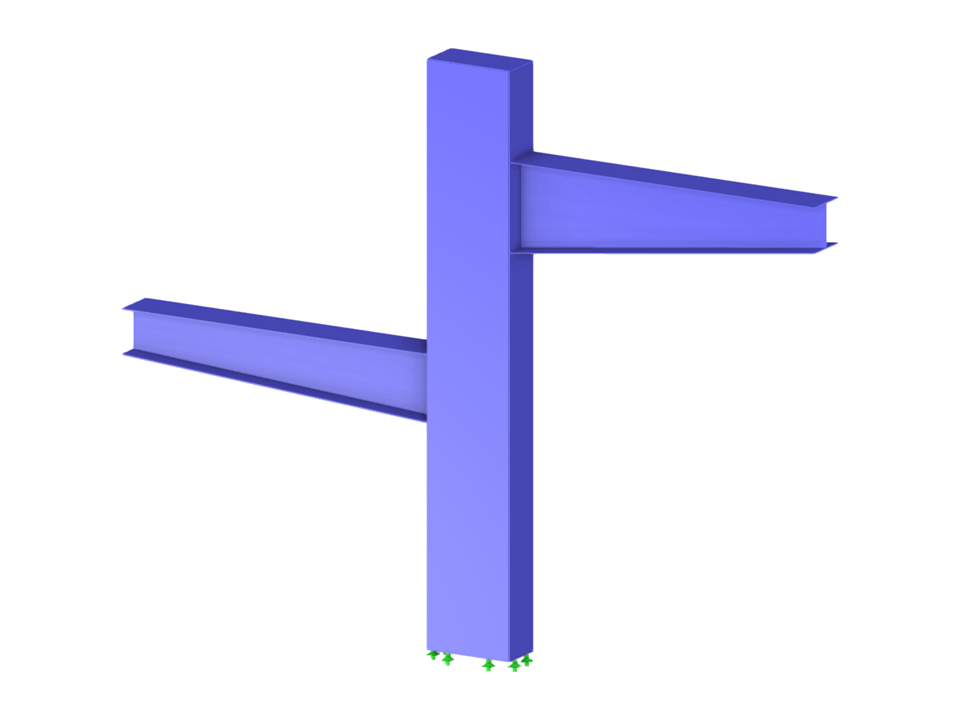

Parametrización de la geometría de un pilar de acero de sección rectangular con dos ménsulas de sección en I, modeladas como superficies.
- Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rf6).
Columna de acero con dos soportes
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 41 |
| Número de líneas | 66 |
| Número de barras | 0 |
| Número de superficies | 31 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.308 t |
| Dimensiones | 3,400 x 2,600 x 0,200 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
