Parametrizzazione della geometria di una colonna in acciaio a sezione rettangolare con due staffe di sezione a I, modellata come superfici.
- Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).

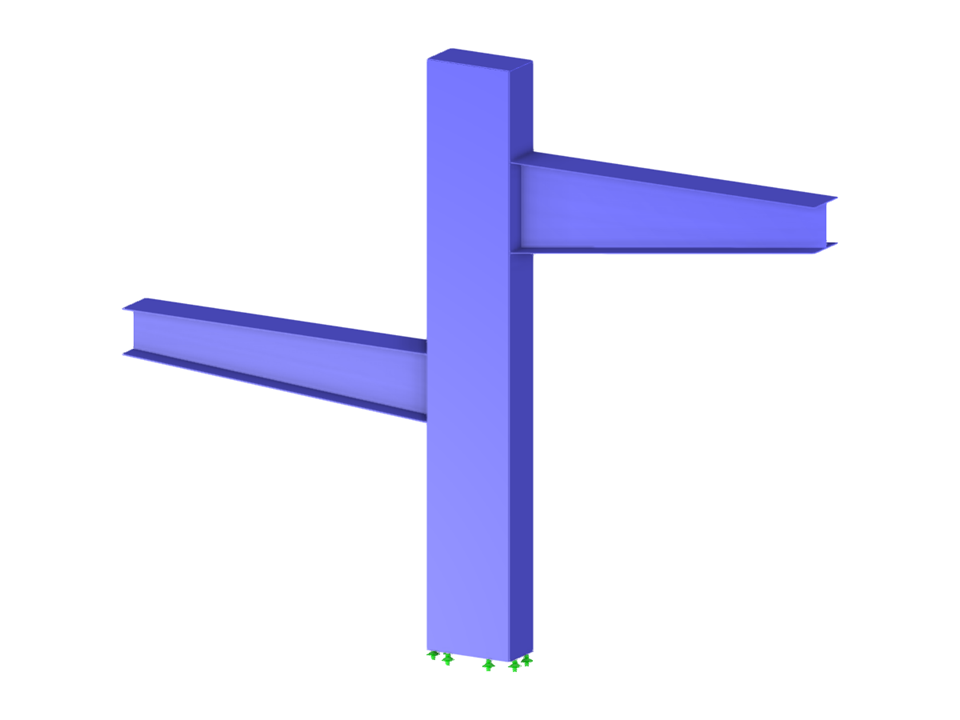

Colonna in acciaio con due staffe
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 41 |
| Numero di linee | 66 |
| Numero di aste | 0 |
| Numero di superfici | 31 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,308 t |
| Dimensioni | 3.400 x 2.600 x 0.200 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
