Modelowanie informacji o budynku (BIM)

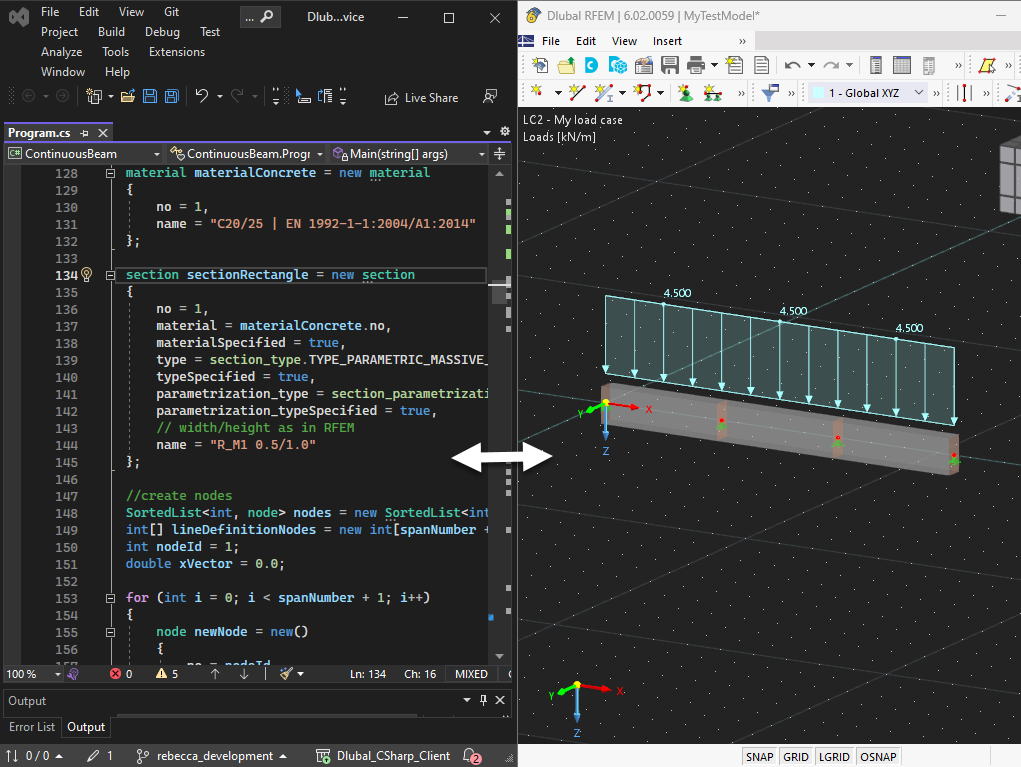

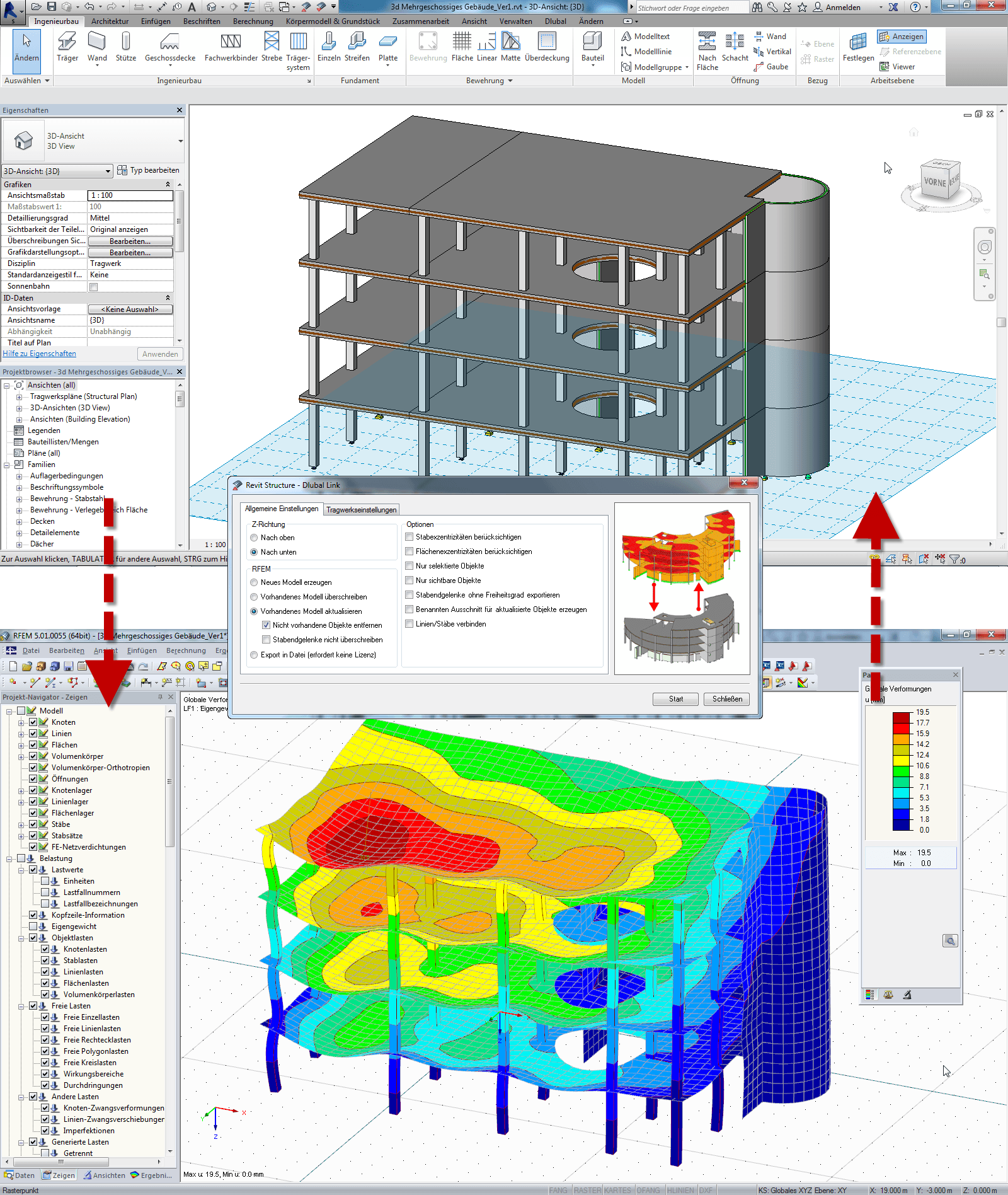

Integracja z Autodesk Revit

Czy podoba Ci się praca z Autodesk Revit i chciałbyś, aby był dostępny interfejs do oprogramowania Dlubal? W takim razie Twoje życzenie zostało już spełnione! Bezpośredni dwukierunkowy interfejs w RFEM 6/RSTAB 9 do Autodesk Revit ułatwia: Model utworzony w programie RFEM/RSTAB można wyświetlić w programie Revit i przygotować dla projektanta. Model Revit można natomiast obliczyć i zaprojektować w programie RFEM/RSTAB. Możliwe jest również synchronizowanie kolejnych zmian - w programie Revit lub w programie RFEM/RSTAB. Czy to brzmi jak sen? Następnie przeżyj i przeczytaj więcej na:

• Interfejs Revit w RFEM 6/RSTAB 9

Interfejs ze konstrukcjami TEKLA

Istnieją trzy sposoby wymiany danych między programem RFEM 5/RSTAB 8 a Tekla Structures: Za pomocą interfejsu stp modele plików można przenosić w obu kierunkach. Model analityczny wygenerowany i przeprowadzony w Tekla Structures można przenieść do programu RFEM/RSTAB za pomocą bezpośredniego interfejsu. Modele fizyczne można wymieniać i dostosowywać w obu kierunkach za pomocą innego bezpośredniego interfejsu.

• Interfejs Tekla w RFEM 5/RSTAB 8

Integracja z Autodesk AutoCAD

Oprócz wymiany danych za pomocą DXF, program RFEM 5/RSTAB 8 umożliwia również bezpośrednią wymianę danych z programem AutoCAD firmy Autodesk. Interfejs ten został wykonany z wykorzystaniem najnowszej technologii .NET. Wymianę danych można rozpocząć bezpośrednio w programie RFEM/RSTAB.

• Interfejs AutoCAD w RFEM 5/RSTAB 8

Interfejs RFEM 5 z Nemetschek Allplan (* .asf)

Za pomocą plików ASF można wyeksportować zbrojenie wyznaczone w module dodatkowym RF-CONCRETE dla programu RFEM 5 i wyświetlić w Allplan w postaci konturów zbrojenia lub kolorowych obrazów zbrojenia MES.

Ponadto, firma Allbau Software GmbH oferuje wtyczkę Allplan2Dlubal, dzięki której istnieje możliwość automatycznego generowania modelu typu "płyta-pręt" z modelu Allplan, aby zastosować go w oprogramowaniu firmy Dlubal.

• Interfejs RFEM 5 z Nemetschek Allplan

Interfejsy programu RFEM 6 z Rhino i Grasshopper

Nosorożce są uważane za uparte i uparte. Wyjątkiem jest Rhino. Dwukierunkowy interfejs RFEM 6 - Rhino umożliwia przesyłanie różnych rodzajów linii oraz powierzchni (płaszczyzna, powierzchnia obrócona i NURBS).

Dwukierunkowy interfejs Grasshopper umożliwia również eksportowanie i importowanie danych modelu, przypadków i kombinacji obciążeń, a także samych obciążeń. Zamiast zmienności znajdziesz stabilne połączenie, na którym nie możesz polegać, ale które możesz zaplanować z wyprzedzeniem.

• Interfejsy z Rhino & Grasshopper w RFEM 6

Interfejs SAF

Oprogramowanie firmy Dlubal współpracuje również z oprogramowaniem typu open source, takim jak SAF. To znacznie ułatwi Ci pracę. RFEM 6 i RSTAB 9 obsługują wymianę danych z wykorzystaniem formatu Structural Analysis Format (SAF). Programy do analizy statyczno-wytrzymałościowej umożliwiają zarówno import, jak i eksport. SAF jest oparty na programie MS Excel. Jest to format pliku, który ma na celu ułatwienie wymiany modeli do analizy statyczno-wytrzymałościowej między różnymi aplikacjami. Zapewniamy: Jest to z pewnością zaleta dla każdego inżyniera budownictwa.

• Więcej o formacie SAF

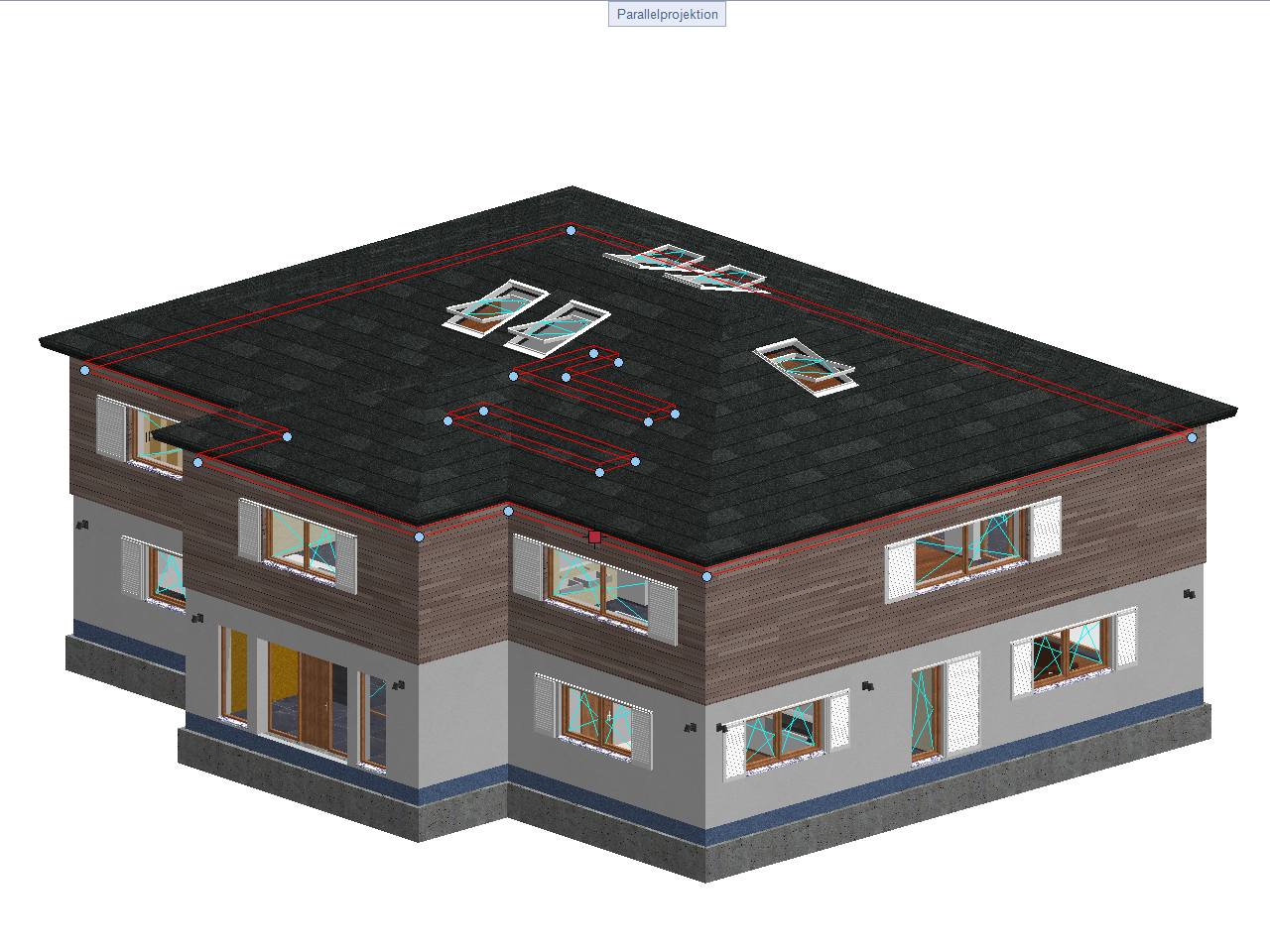

Wymiana danych z Dietrich's (*.ifc)

Dzięki interfejsowi IFC oraz "modelowi CAD/BIM", użytkownik może importować pliki IFC oraz konwertować je na elementy prętowe lub powierzchniowe. Import został zoptymalizowany we współpracy z Dietrich's, dzięki czemu odpowiednie przekroje i materiały są automatycznie przydzielane do elementów prętowych.

• Wymiana danych z Dietrich's w RFEM 5/RSTAB 8

Interfejs SketchUp z wykorzystaniem 3skeng Steelwork Tool

W programie 3skeng Steelwork in SktechUp, istnieje możliwość eksportowania plików IFC w oparciu o "Structural Analysis View". Widok ten zawiera układ konstrukcyjny ze zwolnieniami na prętach i przekrojem oraz właściwościami materiałowymi. W celu zaimportowania pliku IFC, można skorzystać z opcji "Plik" → "Import". Aby uzyskać więcej szczegółów, zapraszamy na stronę SHK Engineering and Consulting GmbH & Co. KG.

• 3skeng Steelwork Tool
• Wideo - Analiza statyczno-wytrzmałościowa z 3skeng oraz Dlubal RFEM

Interfejs produktu dla konstrukcji stalowych (* .stp)

W celu przenoszenia samych konstrukcji prętowych zaimplementowano interfejs produktu konstrukcji stalowych DSTV. W ten sposób możliwa jest wymiana danych pomiędzy RFEM 5/RSTAB 8 a programami, takimi jak "Bentley ProStructure 3D", "Tekla Structures", "Bocad", "Intergraph Frameworks", "Graitec Advance Steel", "Cadwork" i wieloma innymi.

• Interfejs DSTV w RFEM 5/RSTAB 8

Microsoft Excel

MS Excel to klasyk, jeśli chodzi o dalszą obróbkę lub przygotowanie wartości w tabelach. W programie RFEM 6/RSTAB 9 zaimplementowaliśmy bezpośrednie połączenie z Microsoft Excel. Dzięki temu można eksportować tabele z programu RFEM 6/RSTAB 9 pojedynczo lub wszystkie naraz do tabeli Excel. Ponadto tabele z Excela można przenieść do programu RFEM 6/RSTAB 9. Nieustannie pracujemy nad tym, aby w programie RFEM/RSTAB oferować jeszcze więcej opcji.

• Interfejs między MS Excel Interface i RFEM 6 / RSTAB 9

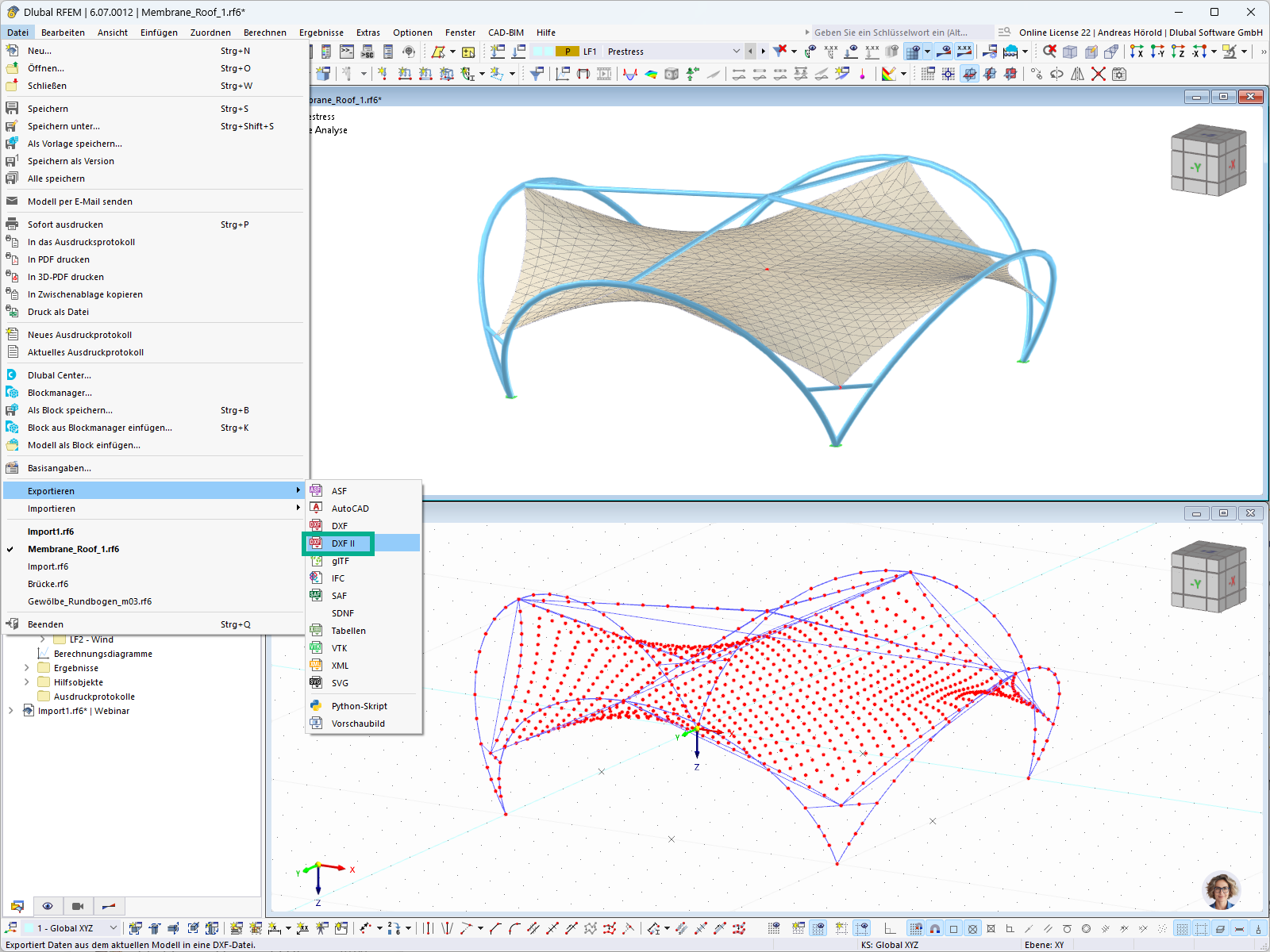

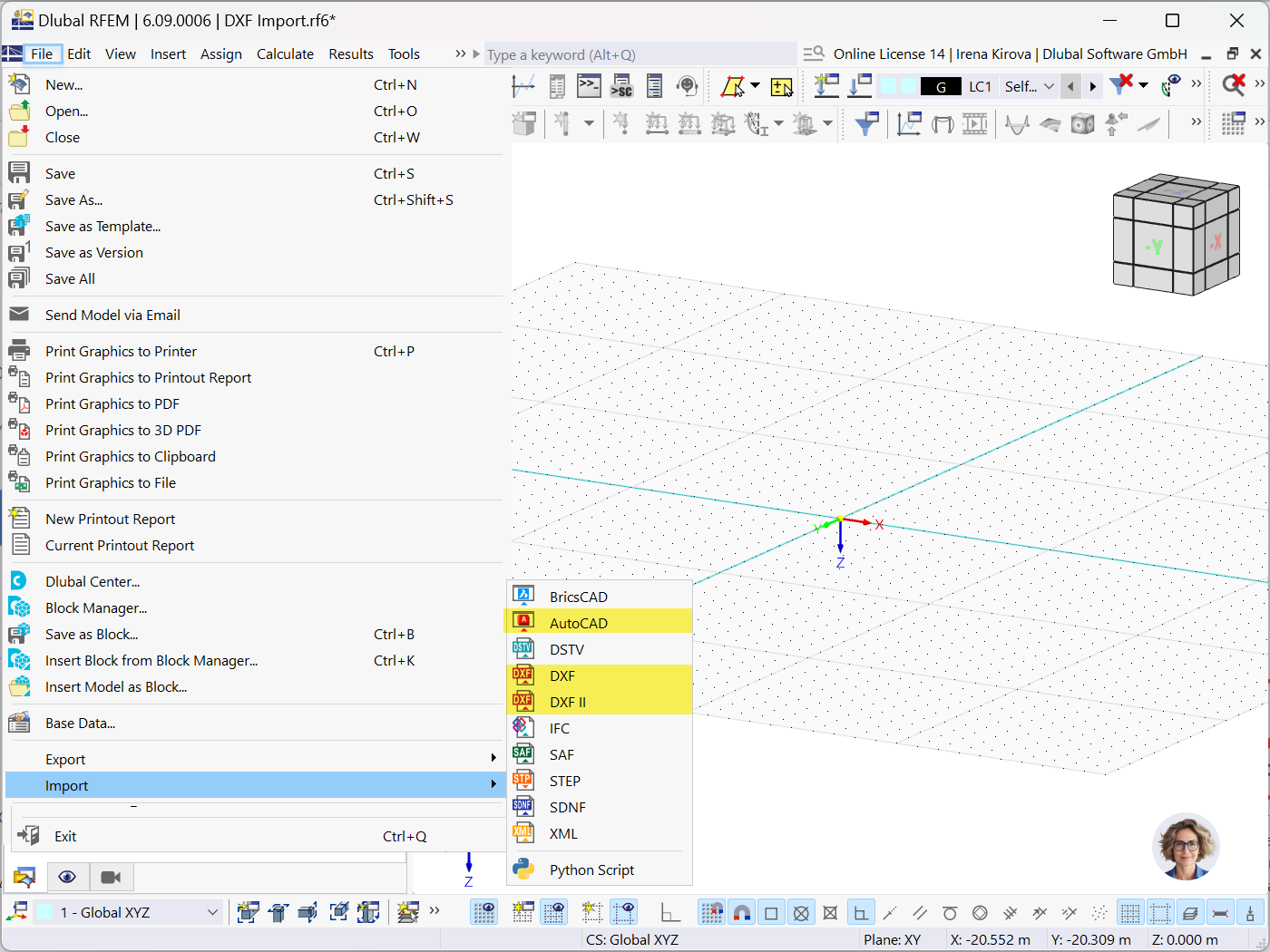

DXF Format (*.dxf)

Z pewnością znasz już format DXF. Dzięki DXF masz do dyspozycji jeden z najpopularniejszych formatów wymiany w obszarze CAD. Pliki DXF można importować i eksportować przy niewielkim nakładzie pracy.

• Interfejs DXF z RFEM 6 / RSTAB 9

Interfejs IFC z RFEM 6 / RSTAB 9

Oprogramowanie firmy Dlubal ma wiele różnych interfejsów. Jednym z nich jest interfejs IFC (Industry Foundation Classes). Dzieli się to na kilka obszarów, tak zwanych "Widoków". Ponadto współistnieją różne wersje formatu IFC. Tutaj należy przyjrzeć się bliżej. Wersja 4.0 obsługuje zarówno import, jak i eksport. Starsza wersja 2x3 jednak tylko podczas importu. Niezależnie od kierunku wymiany danych można przetwarzać dane StructuralAnalysisView i ReferenceView (Widok współrzędnych).

Podczas importu ReferenceView, poszczególne obiekty IFC mogą być przekonwertowane na natywne elementy RFEM. Tabele konwersji umożliwiają również dostosowanie opisów profili i materiałów. Eksport w ReferenceView umożliwia wyświetlenie konstrukcji w przeglądarkach IFC i programach CAD. Z kolei StructuralAnalysisView umożliwia przeniesienie modelu statycznego wraz z obciążeniem. Jak widać, dostępnych jest wiele opcji.

• Dokumentacja online
• buildingSMART

Połączenie z ConED

ConED posiada dwukierunkowy interfejs z programem RFEM 5. Może być użyty do obliczania układów stropów, belek-ściół, płyt stropowych i całych budynków z ConED. W programie RFEM 5 można wprowadzić dowolne zmiany, zanim użytkownik rozpocznie obliczenia. Wyniki obliczeń są odczytywane z bazy danych za pomocą interfejsu COM i importowane do programu ConED.

Interfejs SDNF (*.sdnf)

Interfejs SDNF (Steel Detailing Neutral Format) firmy Intergraph używany jest do wymiany danych z Intergraph Frameworks lub Tekla Structures. Pozwala on na import i eksport szerokiej gamy danych konstrukcyjnych, do których zaliczają się węzły i pręty, wraz z odpowiednimi materiałami i przekrojami z programu RFEM/RSTAB. Jedynie transfer warunków podparcia nie jest możliwy.

Interfejs Bentley ISM (*.ism.dgn)

Ze względu na zaimplementowanie interfejsu ISM w programie RFEM 5/RSTAB 8, możliwa jest wymiana modeli z programami ProSteel, ProConcrete i innymi aplikacjami firmy Bentley. Interfejs działa w obu kierunkach. Rdzeniem technologii ISM jest ISM Viewer V8i, który można bezpłatnie uzyskać w firmie Bentley.

Między innymi możliwe jest eksportowanie elementów powierzchniowych, takich jak ściany i płyty, a nawet przekroje o zmiennym przekroju, do ProSteel i ProConcrete. Przydatną dodatkową funkcją ISM Viewer jest możliwość wydruku dokumentu PDF 3D.

• Interfejs Bentley-ISM w RFEM 5/RSTAB 8

Interfejs ten kontroluje interakcję z programem Glaser za pomocą programu isb cad: Pliki GEO można importować do programu RFEM 5 i eksportować wyniki obliczeń powierzchni betonowych jako pliki MES. Importowane są między innymi pojedyncze linie i łuki, powierzchnie jako płyty (geometria obwodowa), linie środka ciężkości ścian, punkty środkowe słupów, otwory, obciążenia powierzchniowe, obciążenia liniowe i wolne obciążenia prostokątne, obciążenia liniowe i skupione. Exportiert wird die obere und untere Bewehrung in FE-Netz- oder Rasterpunkten, wahlweise nur die Zulagebewehrung sowie die Schubbewehrung.

Interfejs RFEM 5 z DICAD STRAKON (* .cfe)

W celu wymiany danych program RFEM 5 obsługuje program do konstrukcji i zbrojenia STRAKON firmy DICAD. Importowane są dane konstrukcyjne, takie jak węzły, linie, materiały, powierzchnie, otwory oraz podpory węzłowe i liniowe. Zbrojenie wraz z liniami granicznymi powierzchni jest eksportowane. Każdą powierzchnię eksportujemy osobno.

Schemat ramy konstrukcyjnej CIS/2 (* .stp)

Do wymiany danych w krajach anglojęzycznych często używany jest format NIST CIS/2. Oprócz danych konstrukcyjnych konstrukcji prętowych program RFEM 5/RSTAB 8 umożliwia importowanie informacji o obciążeniach, przypadkach obciążeń, kombinacjach obciążeń i wyników.

Interfejs programu RFEM 5 z CADKON (* .esf)

Format ESF (Engineering Structural Format) umożliwia wymianę danych z programem CADKON firmy ABStudio. Można eksportować zarówno powierzchnie płaskie o stałej grubości wraz z istniejącymi otworami, a także użytymi materiałami z programu RFEM 5 do pliku ESF.

Format tekstu (*.000)

Istnieje możliwość importu plików tekstowych w formacie * .000 (konstrukcja) i * .001 (obciążenie) do programu RFEM 5/RSTAB 8 (format starszego programu PLATE firmy Dlubal).

SCIA Engineer (*.xml)

W celu wymiany danych z programem do analizy statyczno-wytrzymałościowej SCIA Engineer, import plików XML jest zaimplementowany w RFEM 5/RSTAB 8.

• Interfejs SCIA Engineer w RFEM 5/RSTAB 8

interfejs cadwork (* .stp)

Za pomocą interfejsu w programie RFEM 5/RSTAB 8 można eksportować modele do cadworku programu CAD oraz importować modele cadwork. Oprócz geometrii modelu możliwe jest też przenoszenie informacji o przekrojach, materiałach, podporach oraz sztywnych połączeniach.

• Webinarium firmy Dlubal: Wymiana danych pomiędzy cadwork i RFEM 5

Interfejs SEMA

Przy użyciu tego interfejsu można importować konstrukcje 3D utworzone przy użyciu oprogramowania dla drewna i połączeń SEMA. Model z programu SEMA można importować do programów firmy Dlubal w pliku DXF lub DSTV (STP). DSTV potrafi nie tylko wymieniać dane na temat geometrii konstrukcji, ale również informacje na temat przekrojów, materiałów, podpór lub połączeń sztywnych.

Interfejs z Advance Steel (*.smlx)

Eksport do programu SMLX (Steel Markup Language) umożliwia przenoszenie konstrukcji prętowych z programu RFEM 5 lub RSTAB 8 do Advance Steel. Oprócz geometrii modelu można przenosić odpowiednie przekroje, materiały i mimośrody prętów.
