问题

为什么总长度相同的单杆件和铰接杆件使用缺陷设置倾角时,变形和弯矩的计算结果会有很大差异?


回复:

使用等效杆件荷载进行计算时考虑了缺陷。 通过轴力和角度相乘得出垂直于杆件纵向的力。

在轴力分布可变的情况下,使用每个杆件的平均值。

特别是在垂直向力逐渐增大的情况下(例如自重),由于作用在单个杆件上的力,其杠杆臂非常长,所以可能会出现很大的差异。

如果仅在柱头施加与缺陷相结合的竖向节点荷载,则杆件和杆件组的结果相同。

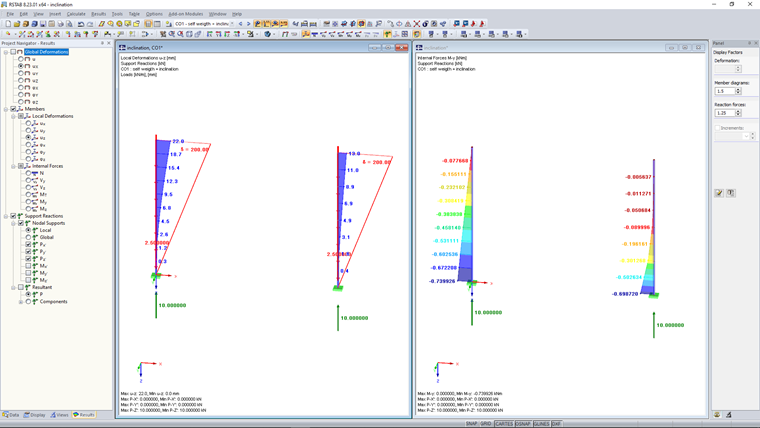

下面的示例中包含一个杆件和四个独立杆件,总长度为 8.00 m。

为了避免计算由于不稳定性(通过迭代确定所施加的法向力)而中止,在 LC2 中设置绝对倾角为 200 mm,在 LC1 中设置线性可变荷载(以增加作用)从 2.5 kN/m施加的压力为 0.00 kN/m。

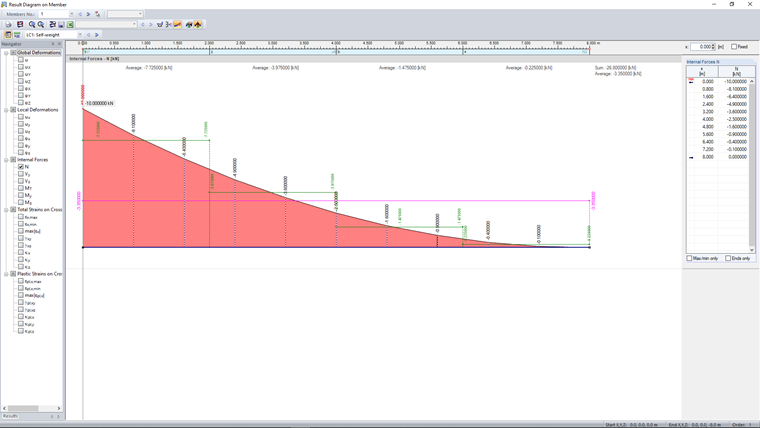

通过使用对话框的“杆件结果图”和对 2.00 m 长的区域使用按面积线性平滑选项获得要施加的缺陷荷载,并作为可变符号竖向荷载施加。 水平荷载由垂直荷载乘以 (200 mm/8,000 mm) 得出

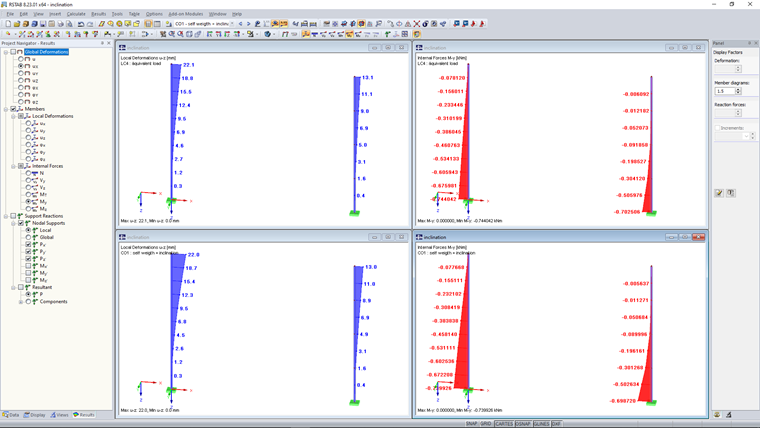

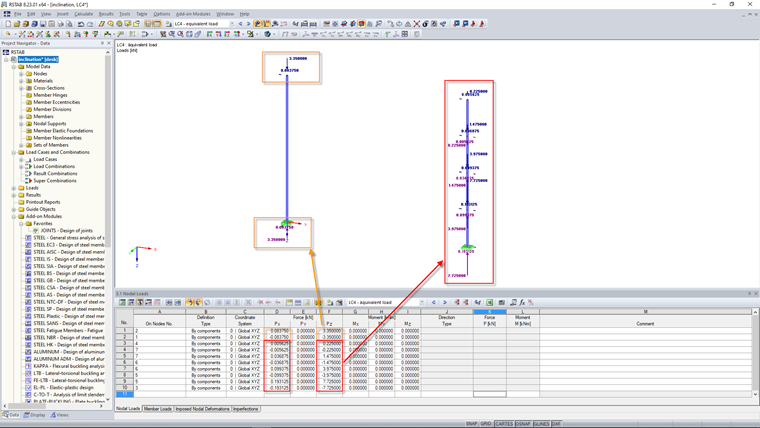

然后将这些等效荷载作为节点荷载施加在 LC4 中,并与 CO1 中的结果进行比较。

结果中非常小的差异是由舍入误差和根据二阶分析计算引起的。
