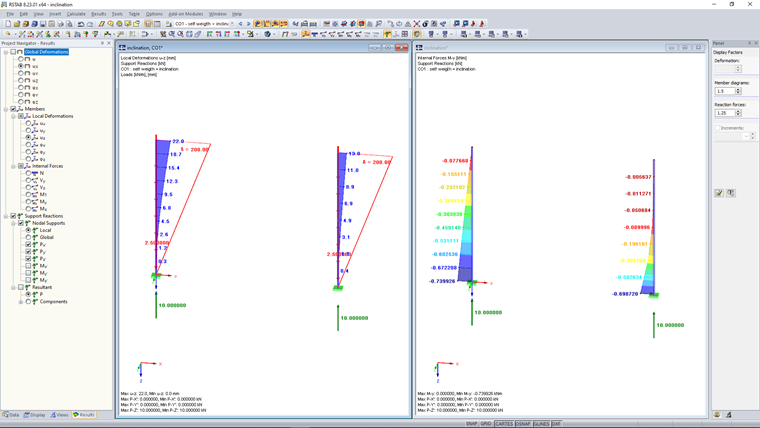

¿Por qué obtengo grandes diferencias en los resultados tanto para la deformación como para los momentos flectores cuando aplico la inclinación utilizando imperfección a una única barra y a un conjunto articulado de barras con la misma longitud total?

Respuesta

Las imperfecciones se consideran para el cálculo con cargas en barras equivalentes. La fuerza aplicada transversal a la dirección longitudinal de la barra resulta de la multiplicación de una fuerza axial y un ángulo.

En el caso de una distribución de fuerza axial variable, se usa el promedio por barra.

Especialmente en el caso de una carga debido a la fuerza normal creciente (por ejemplo, debido a la carga muerta), pueden darse grandes diferencias porque la fuerza aplicada a un solo elemento tiene un brazo de palanca significativamente más largo.

Si sólo se aplica una carga en nudo vertical en combinación con la imperfección en la cabeza de la columna, los resultados de la barra y el conjunto de barras son idénticos.

A continuación, hay un ejemplo simple con una barra y un conjunto de cuatro barras individuales con una longitud total de 8,00 m.

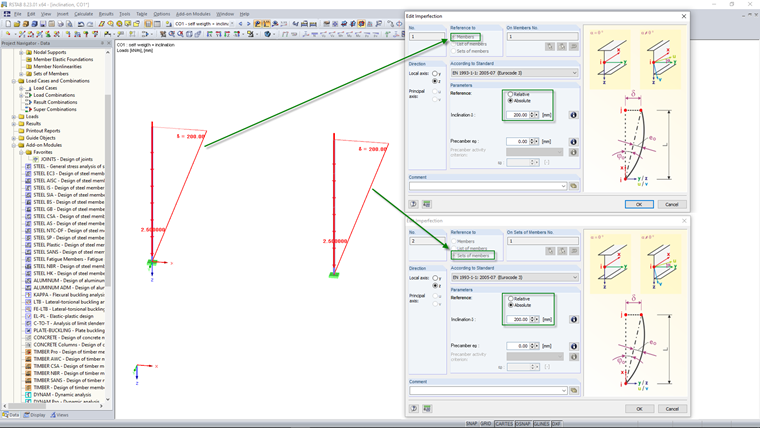

Para evitar que el cálculo se interrumpa debido a la inestabilidad (por la determinación iterativa de la fuerza normal a aplicar), la inclinación absoluta en LC2 con 200 mm y una carga linealmente variable (para aumentar el efecto) en LC1 desde 2,5 kN/m se aplicaron hasta 0,00 kN/m.

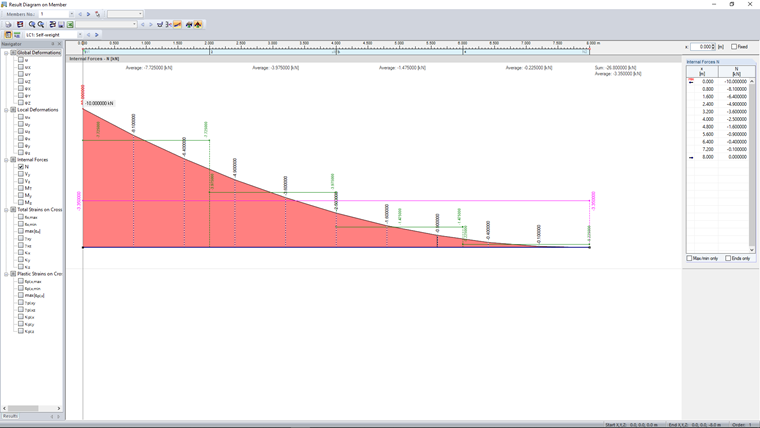

La carga de imperfección que se va a aplicar se ha obtenido utilizando el cuadro de diálogo "Diagramas de resultados en la barra" y la opción de suavizado lineal por área para todos los 2,00 m, y se ha aplicado como una carga vertical con signo cambiante. Las cargas horizontales resultan de la multiplicación de la carga vertical por (200 mm/8,000 mm)

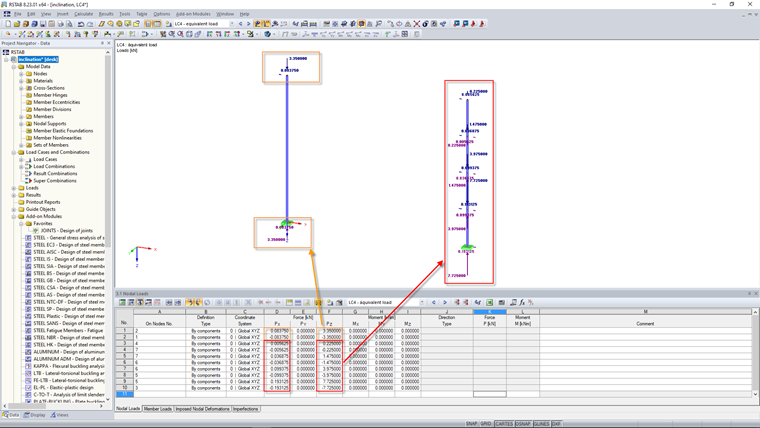

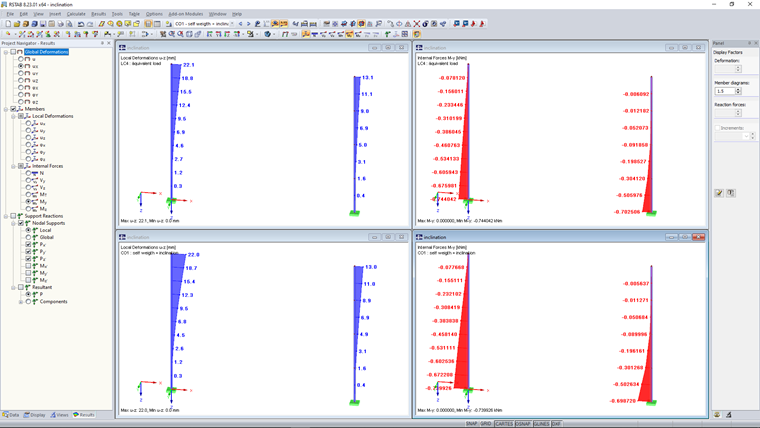

Estas cargas equivalentes se aplicaron a las barras como cargas en nudos en LC4 y se compararon con los resultados de CO1.

Las diferencias muy pequeñas en los resultados son causadas por los errores de redondeo y el cálculo según el análisis de segundo orden. Este seminario web muestra las características útiles de RFEM para aumentar la productividad y eficiencia en sus proyectos diarios.
