RFEM 6 中的动态块（使用 JavaScript）

JavaScript 文件

理论上，可以使用任何编程语言创建网络服务。 本文使用的编程环境是 JavaScript。 事实上，可以使用脚本来定义结构的拓扑结构、荷载工况和荷载。 如果您想创建脚本文件，那么只需使用本文中使用的编辑器(Notepad ++)就可以了。

在本示例中提供的 JavaScript 文件中，输入参数是使用input_data()函数定义的。 这些参数可以按不同的类别分配（基本数据、几何形状、支座、截面等）。

在基本数据中，参数 "n" 定义为 "integer" 类型（使用parameter_int()函数），以便动态生成开间数量。 在“几何”类别中， parameter_float()函数用于创建框架跨度 (a)、柱高 (H_1)、屋面高度 (H_2) 和开间长度 (L)。 从图 1 中可以看出，参数“L”（间距长度）是通过之前定义的重数计数器kn动态创建的。

JavaScript 文件： 函数“输入数据（）”

接下来，定义为输入数据的变量可以由generate()函数用于生成模块；即创建节点和杆件、为节点分配支座、创建坐标系和创建尺寸标注。 如图 2 所示，您可以在文末提供的脚本中进一步研究。

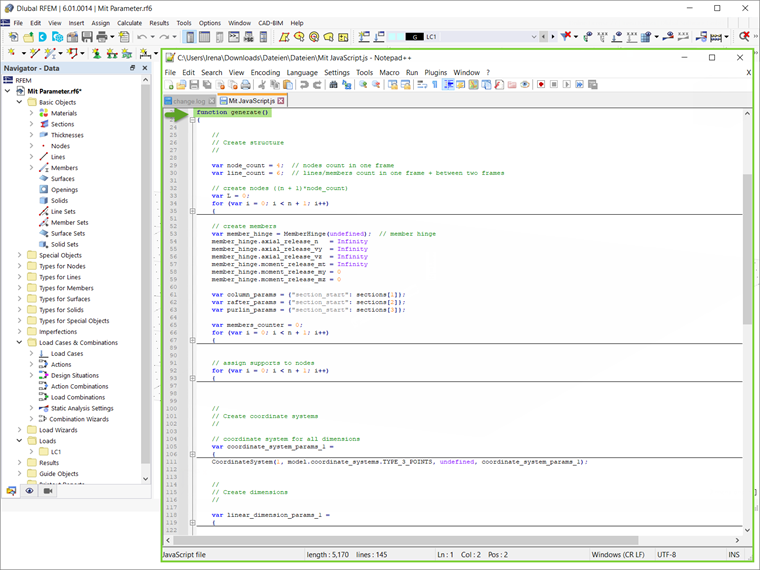

JavaScript 文件： 函数“生成（）”

需要注意的是，所有可用的对象和属性都可以在控制台中找到（视图 → 控制台）。 如图 3 所示，对象及其属性可以通过图中显示的图标显示。

对象属性

虽然在本示例中没有使用，但脚本中也可以使用global_parameters()函数。 该功能用于对块进行参数化，如RFEM 6 中的知识库文章将模型参数化为块中所述。

将模型保存为块

以这种方式创建的块可以按照知识库文章在 RFEM 6 中将模型另存为块（文件 → 另存为块）中所述进行保存。 不同之处在于必须在“另存为块”窗口中导入 JavaScript 文件（图 4）。

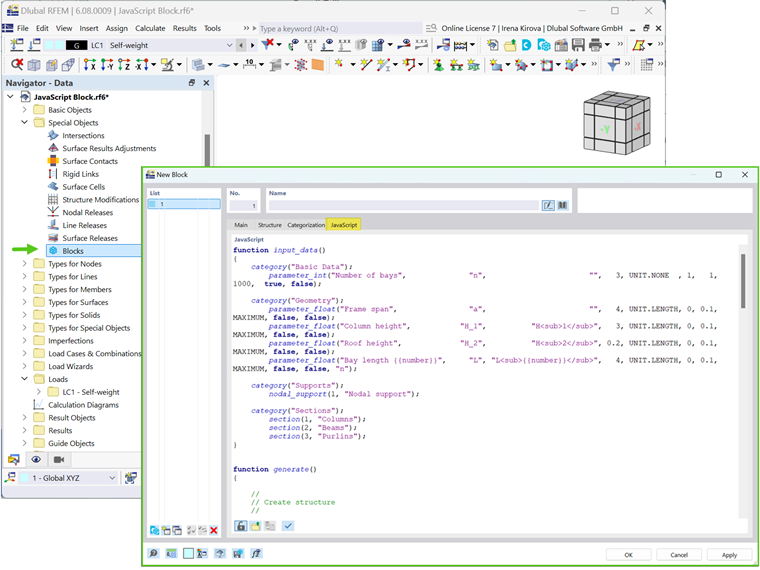

导入 JavaScript 文件

保存模块后，可以轻松地将其导入到任何 RFEM 6 文件中。 为此，您需要打开Dlubal 技术支持中心 |块，然后从相关类别中选择块。 在插入之前，可以在编辑块窗口中修改块。 对于通过脚本创建的动态块，可以在该窗口的结构选项卡中修改输入参数。

隔间数目 n=3 的块

如上所述，动态块的优点是可以通过更改输入变量来进行修改。 因此，在给定间距的数目 (n) 和间距长度 (L) 的脚本中定义的方式下，后者将在前者更改时自动更改。

在本例中，预定义的开间数量为 3，因此参数中列出了三个开间长度（图 5）。 但是，变量“n”可以很容易地更改为任何其他数字（例如，5），并且结构将相应地修改（图6）。

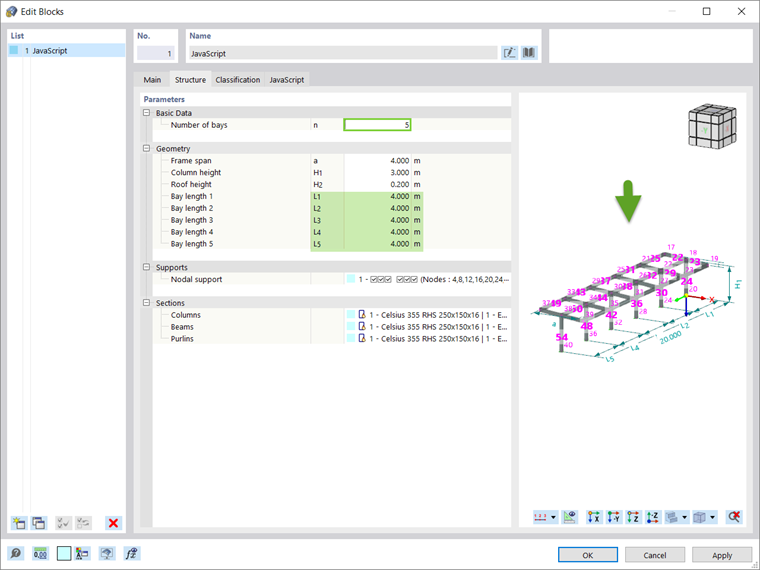

隔间数目 n=5 的块

最后说明

在 RFEM 6 中可以通过脚本轻松创建动力块。 要创建脚本文件，有一个脚本编辑器就足够了。 此时，可以在脚本中动态创建参数，然后可以对块进行交互式修改。

通过在“另存为块”窗口中导入 JavaScript 文件，可以保存以这种方式创建的块。 在Dlubal 中心 |发布模块，它们可以很容易地导入到任何 RFEM 6 文件中。 由于模块是动态的，因此每次在 RFEM 文件中使用模块时，都可以通过修改输入变量对结构参数进行交互修改。
