Manual en línea de RFEM | Superficies

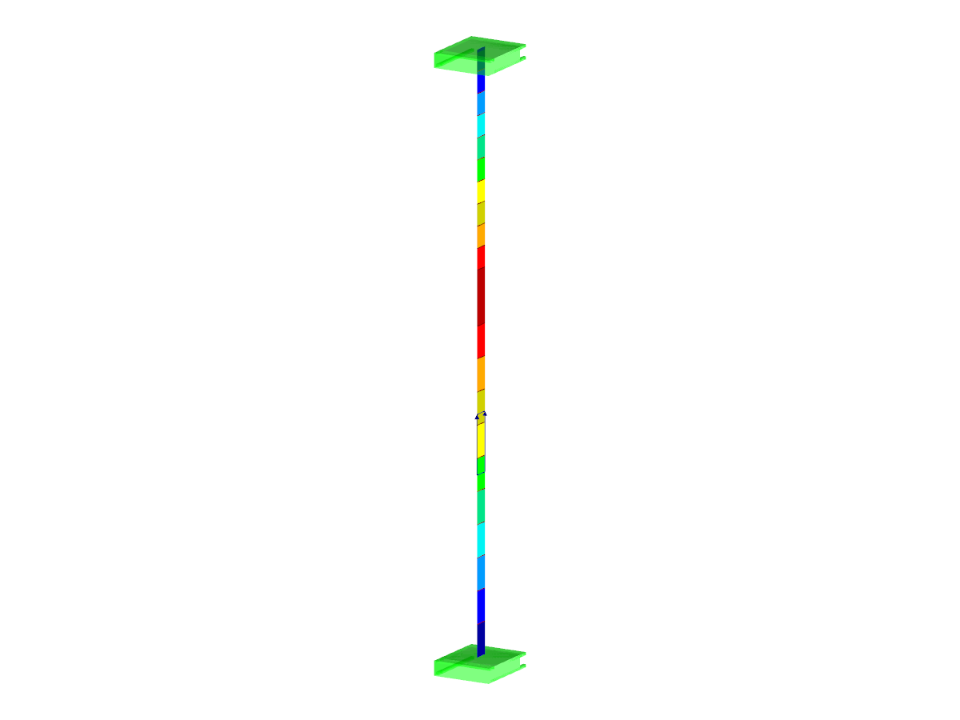

Un bloque tridimensional, hecho de material plástico elástico con endurecimiento, está fijado en ambos extremos. El plano medio del bloque' está sujeto a la carga de presión. La superficie de plasticidad se describe según la teoría de plasticidad de Tsai-Wu.
Ejemplo de verificación 000013 | 3
| Número de nudos | 6 |
| Número de líneas | 7 |
| Número de superficies | 2 |
| Número de casos de carga | 1 |
| Dimensiones | 0,500 x 0,500 x 2,500 m |
| Versión del programa | 5.07.03 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
