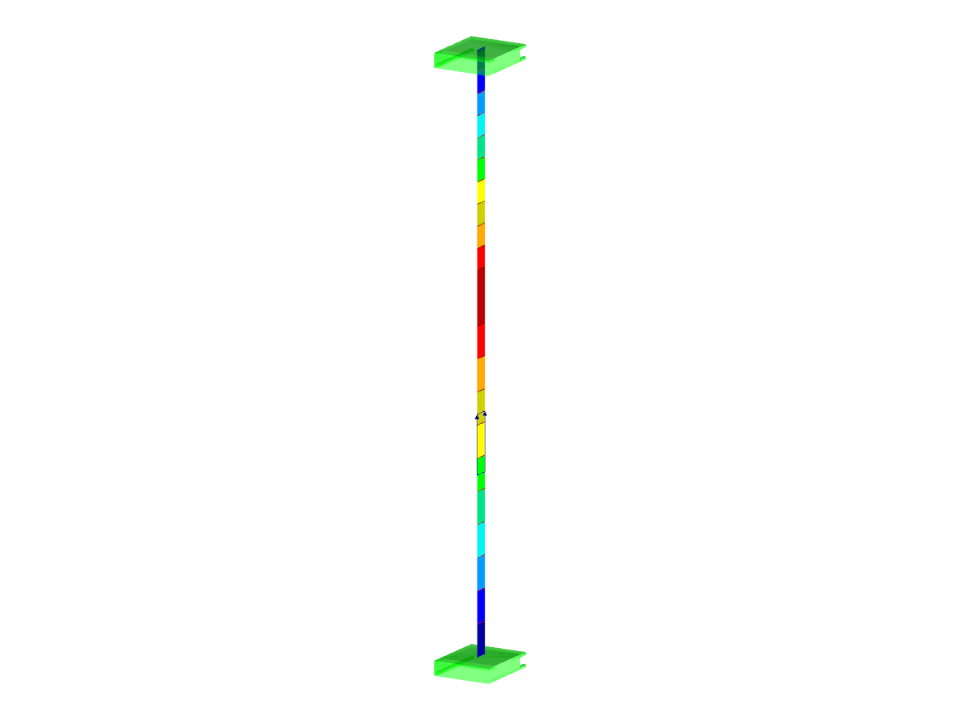

Un bloc tridimensionnel en matériau élastique-plastique durcissable est fixé aux deux extrémités. La pression s'exerce sur le plan central du bloc. La surface de plasticité est décrite selon la théorie de plasticité de Tsai-Wu.
Exemple de vérification 000013 | 3
| Nombre de nœuds | 6 |
| Nombre de lignes | 7 |
| Nombre de surfaces | 2 |
| Nombre de cas de charge | 1 |
| Cotation fonctionnelle | 0,500 x 0,500 x 2,500 m |
| Version du logiciel | 5.07.03 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
