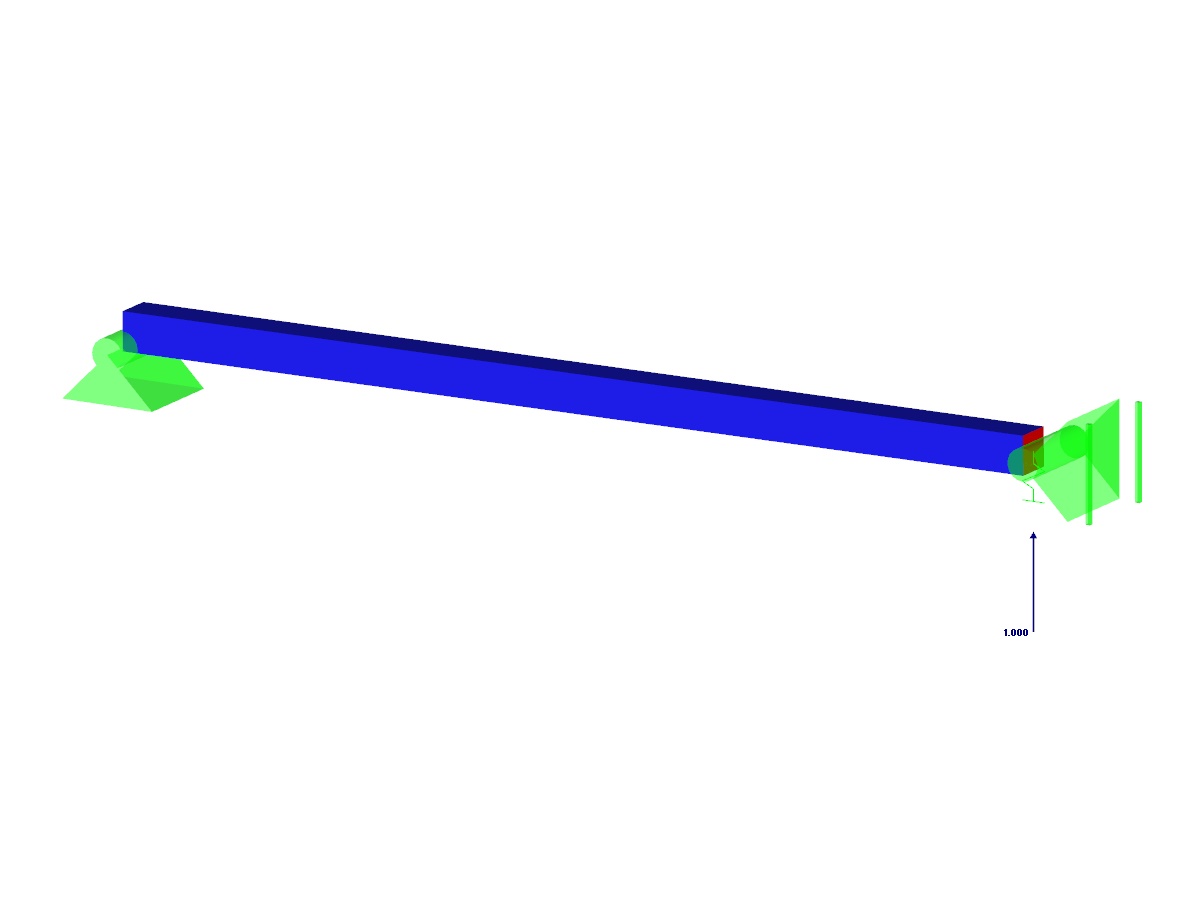

La barra ligeramente inclinada está cargada con la fuerza y sostenida por un muelle en un extremo y apoyada en el otro y. Suponiendo grandes deformaciones y despreciando el peso propio de la barra, determine su flecha máxima hacia arriba.
Ejemplo de verificación 000044 | 2
| Número de nudos | 2 |
| Número de barras | 1 |
| Número de casos de carga | 1 |
| Peso completo | 0.196 t |
| Dimensiones | 2,756 x 0,256 x 0,281 m |
| Versión del programa | 8.04.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
