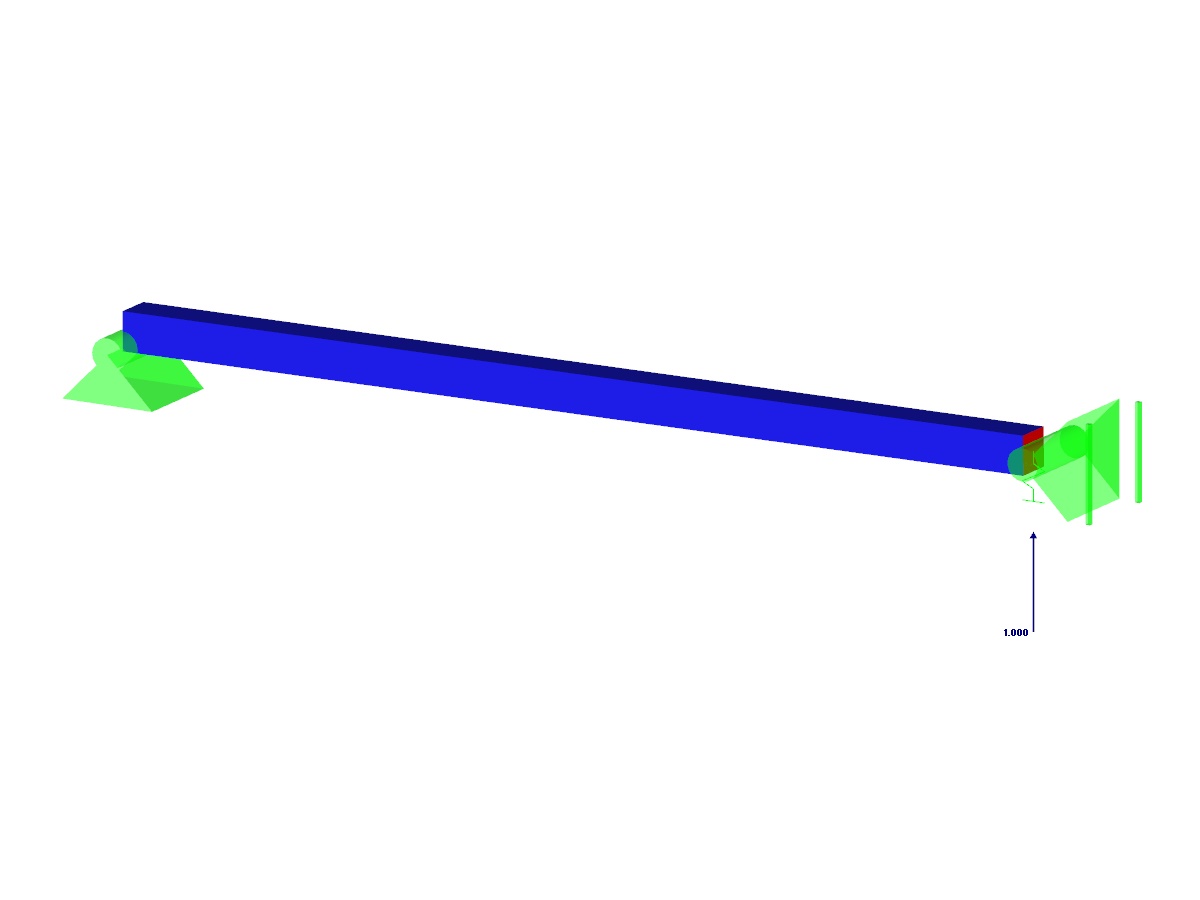

La barra ligeramente inclinada está cargada con la fuerza y sostenida por un muelle en un extremo y apoyada en el otro y. Suponiendo grandes deformaciones y despreciando el peso propio de una barra, determine su flecha máxima hacia arriba.
Ejemplo de verificación 000044 | 1
| Número de nudos | 2 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de casos de carga | 1 |
| Peso completo | 0.196 t |
| Dimensiones | 3,000 x 0,500 x 0,525 m |
| Versión del programa | 5.04.00 |
