Manuale RFEM Online | 4.4 Superfici
,_LC1_LI.jpg?mw=926&hash=a7c11454c468a12efbecc2272950ed0664bdc303)

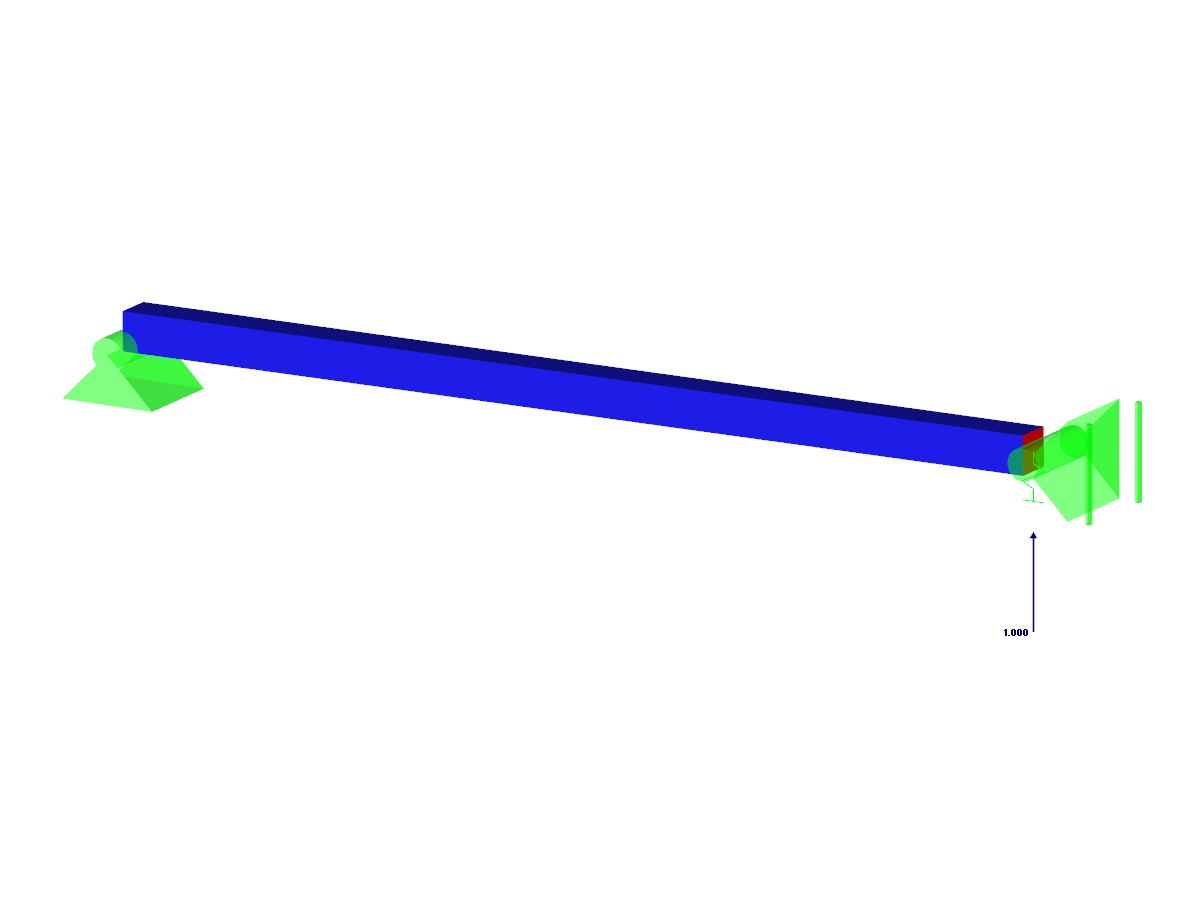

L'asta leggermente inclinata è caricata con la forza e trattenuta da una molla ad un'estremità e supportata all'altra e. Assumendo grandi spostamenti e trascurando il peso proprio dell'asta's, determinare la sua inflessione massima verso l'alto.
Esempio di verifica 000044 | 2
| Numero di nodi | 2 |
| Numero di aste | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 0,196 t |
| Dimensioni | 2.756 x 0.256 x 0.281 m |
| Versione del programma | 8.04.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
