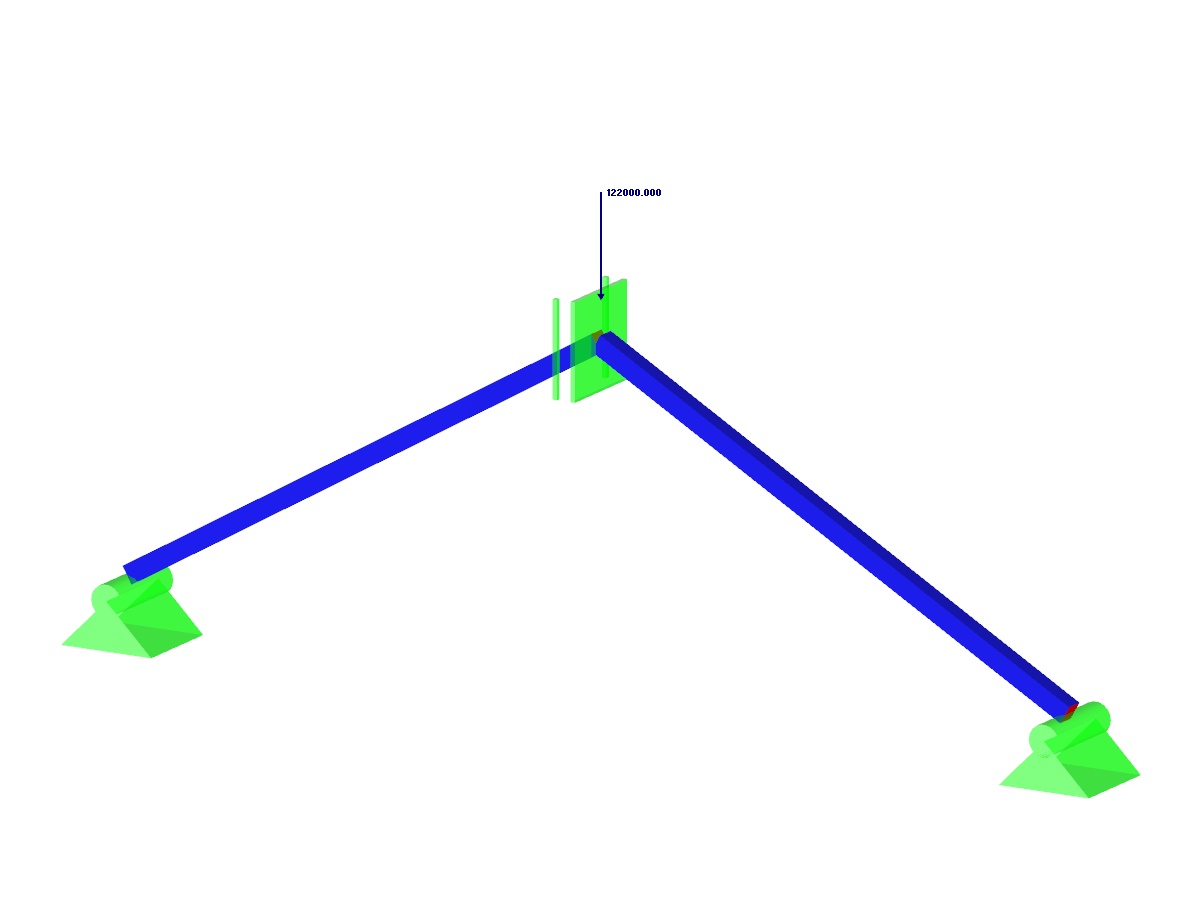

Una estructura se compone de dos cerchas, que están incrustadas en los apoyos de las articulaciones. La estructura está cargada por la fuerza concentrada.
Ejemplo de verificación 000045 | 3
| Número de nudos | 3 |
| Número de barras | 2 |
| Número de casos de carga | 1 |
| Peso completo | 0.471 t |
| Dimensiones | 5,696 x 0,500 x 2,000 m |
| Versión del programa | 8.04.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
