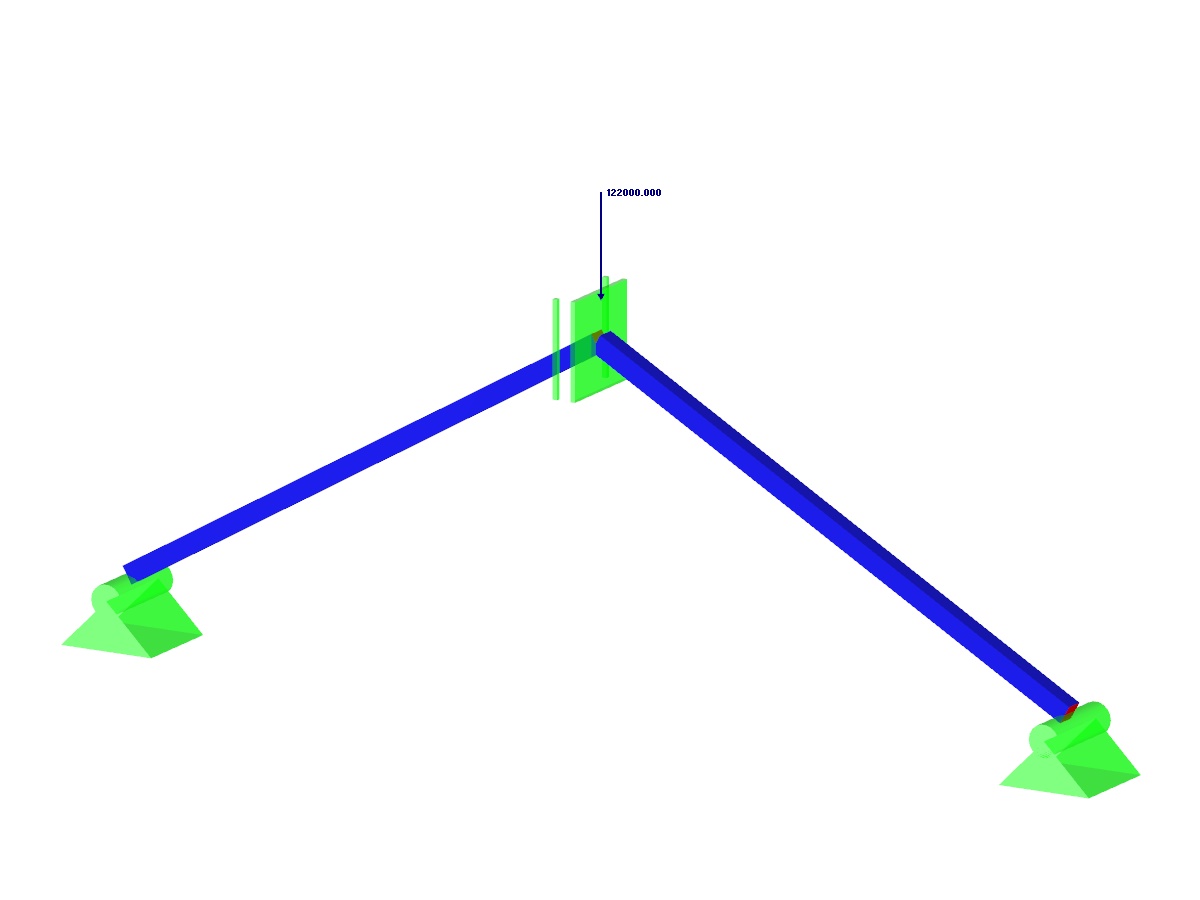

Konstrukcja składa się z dwóch kratownic wbudowanych w podpory przegubowe. Konstrukcja jest obciążona siłą skupioną.
Przykład weryfikacji 000045 | 3
| Liczba węzłów | 3 |
| Liczba prętów | 2 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,471 t |
| Wymiarowanie | 5,696 x 0,500 x 2,000 m |
| Wersja programu | 8.04.00 |
