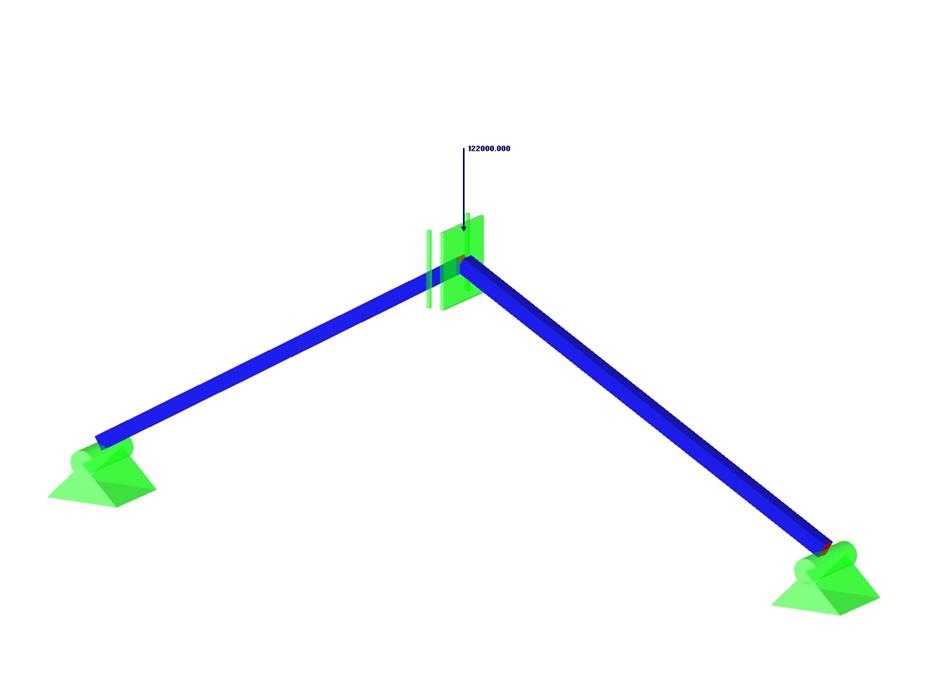

Una struttura è costituita da due travi reticolari, che sono incastonate nei supporti delle cerniere. La struttura è caricata dalla forza concentrata.
Esempio di verifica 000045 | 3
| Numero di nodi | 3 |
| Numero di aste | 2 |
| Numero di casi di carico | 1 |
| Peso totale | 0,471 t |
| Dimensioni | 5.696 x 0.500 x 2.000 m |
| Versione del programma | 8.04.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
