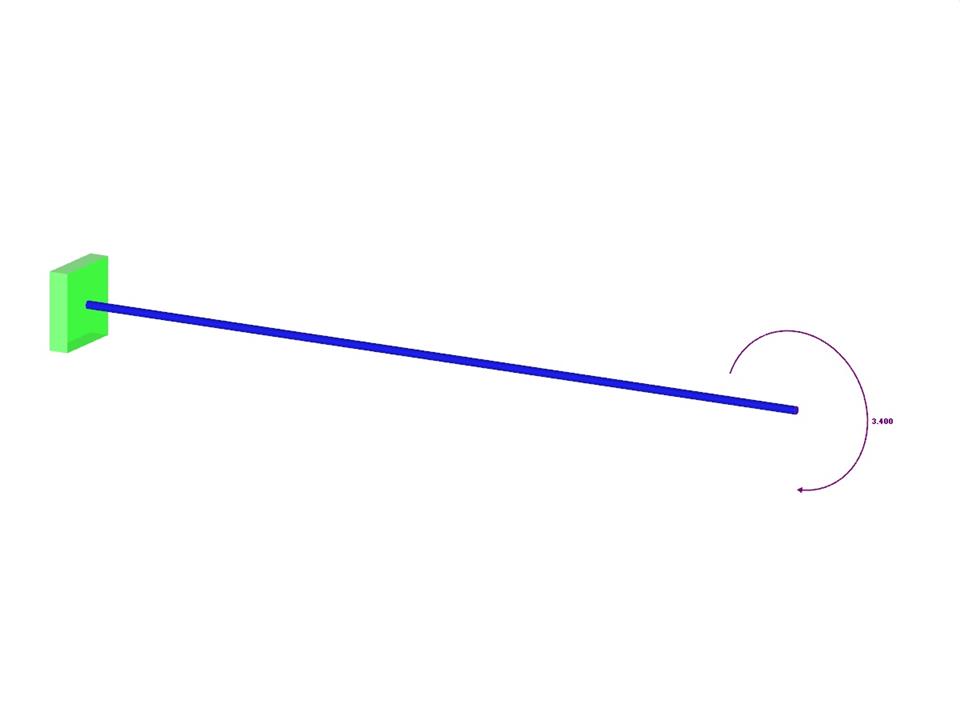

Un voladizo está cargado por el momento en su extremo libre. Usando el análisis geométricamente lineal y el análisis de grandes deformaciones y despreciando el peso propio de la viga, determine las flechas máximas en el extremo libre.
Ejemplo de verificación 000052 | 2
| Número de nudos | 2 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.015 t |
| Dimensiones | 4,000 x 0,000 x 0,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
