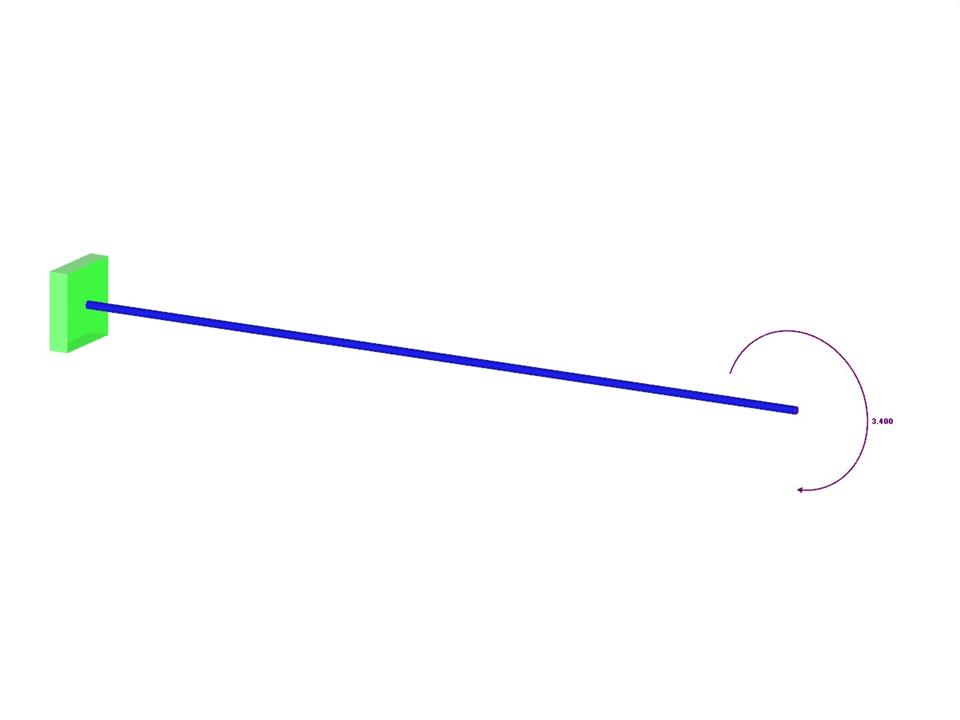

Konzola je na svém volném konci zatížena momentem. Geometrickým lineárním výpočtem a analýzou velkých deformací určete při zanedbání vlastní tíhy nosníku maximální průhyb na volném konci konzoly.
Verifikační příklad 000052 | 2
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,015 t |
| Rozměry | 4,000 x 0,000 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
