Manual en línea de RFEM | Superficies

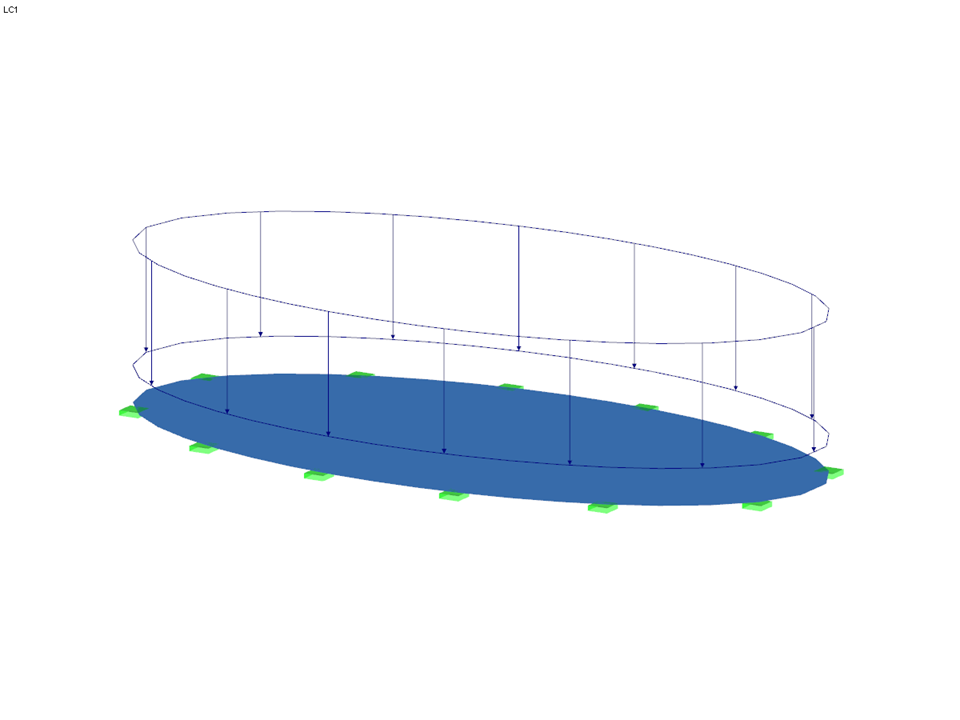

Una placa elíptica con contorno rigidizado está sometida a una carga transversal uniformemente distribuida. Asumiendo la teoría de pequeñas deformaciones y despreciando el peso propio, se determina la flecha máxima fuera del plano de la placa.
Ejemplo de verificación 000071 | 1
| Número de nudos | 3 |
| Número de líneas | 1 |
| Número de superficies | 1 |
| Número de casos de carga | 1 |
| Dimensiones | 4,000 x 1,999 x 0,000 m |
| Versión del programa | 5.06.30 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
