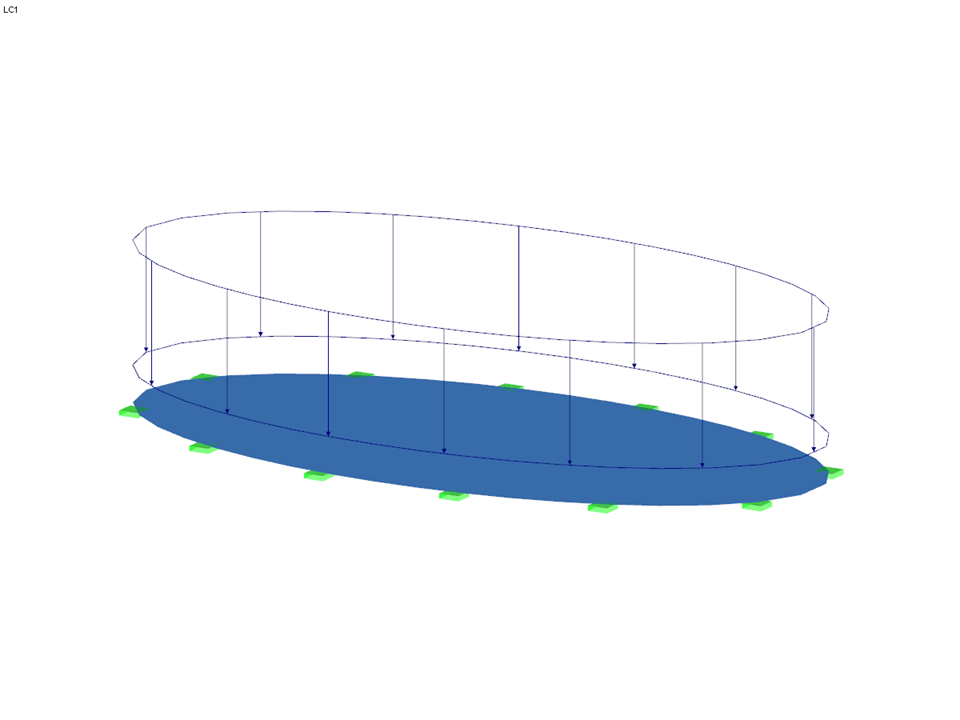

Eliptická deska se sevřeným ohraničením je namáhána rovnoměrně rozděleným příčným zatížením. Za předpokladu teorie malých deformací a bez zanedbání vlastní tíhy se stanoví maximální průhyb desky z roviny.
Verifikační příklad 000071 | 1
| Počet uzlů | 3 |
| Počet linií | 1 |
| Počet ploch | 1 |
| Počet zatěžovacích stavů | 1 |
| Rozměry | 4,000 x 1,999 x 0,000 m |
| Verze programu | 5.06.30 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
