Manuel en ligne RFEM | Surfaces

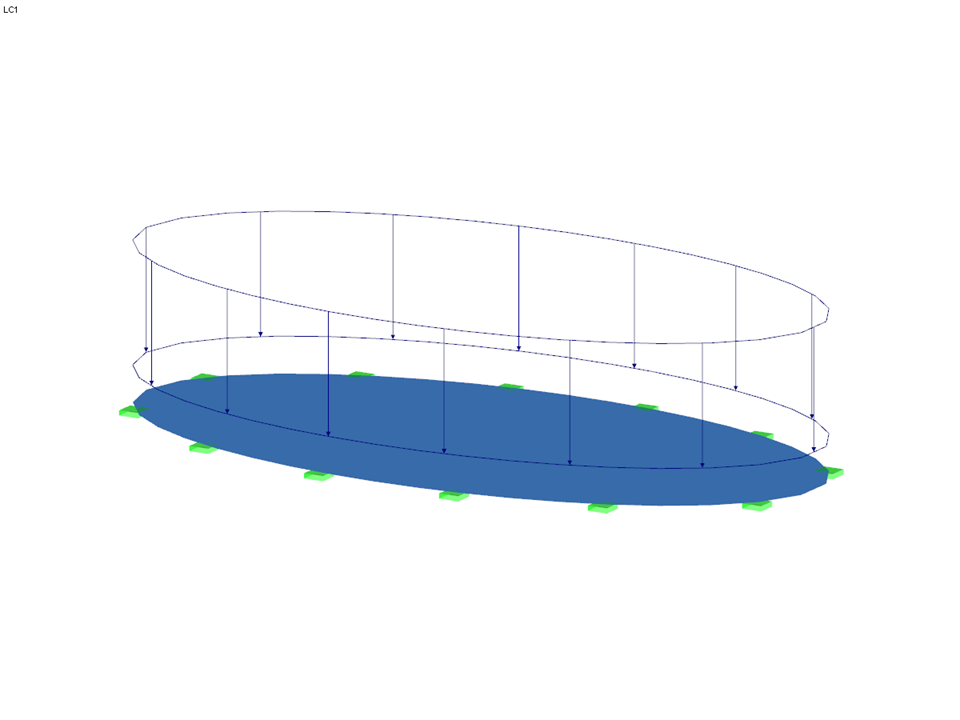

Une plaque elliptique avec un contour encastré est soumise à une charge transversale uniformément distribuée. La flèche maximale hors-plan de la plaque est déterminée selon la théorie des petites déformations et en négligeant le poids propre.
Exemple de vérification 000071 | 1
| Nombre de nœuds | 3 |
| Nombre de lignes | 1 |
| Nombre de surfaces | 1 |
| Nombre de cas de charge | 1 |
| Cotation fonctionnelle | 4,000 x 1,999 x 0,000 m |
| Version du logiciel | 5.06.30 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
