Ejemplo de verificación 000074 | 1
Modelo para descarga
Descripción

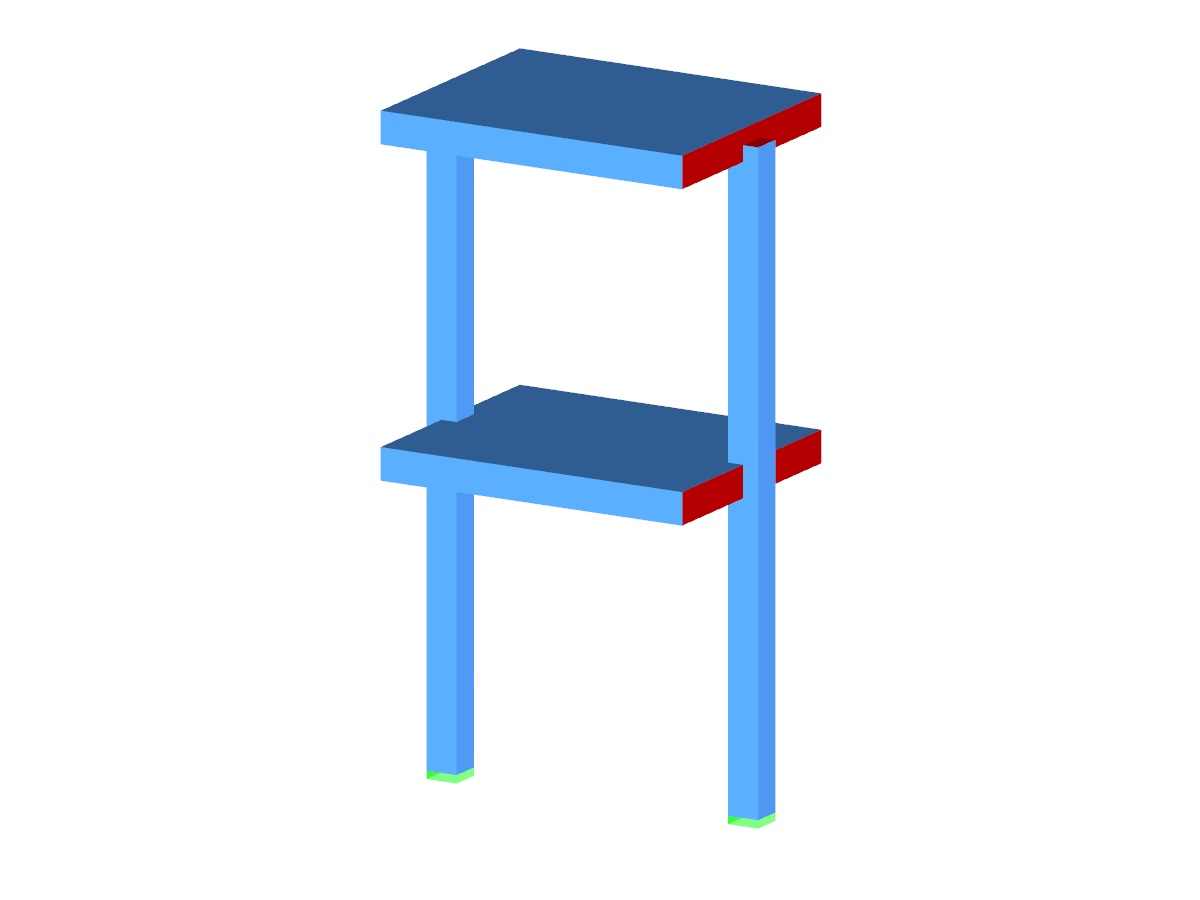

Una estructura de pórtico independiente de dos pisos está sujeta a cargas sísmicas. El módulo de elasticidad y la sección de las vigas del pórtico son mucho mayores que los de los pilares, por lo que las vigas se pueden considerar rígidas. El espectro de respuesta elástico está regulado por la norma SIA 261/1: 2003.
Modelo utilizado en
Escribir un comentario...
Escribir un comentario...
- Vistas 84x
- Descargas 9x
- Actualizado 8. febrero 2021
- Tamaño 0.36 MB
- Número de nudos: 8
- Número de líneas 8
- Número de barras 8
- Dimens. del panel: 5.500 x 0.500 x 10.500 m
- Versión del programa 5.07.03.118540
