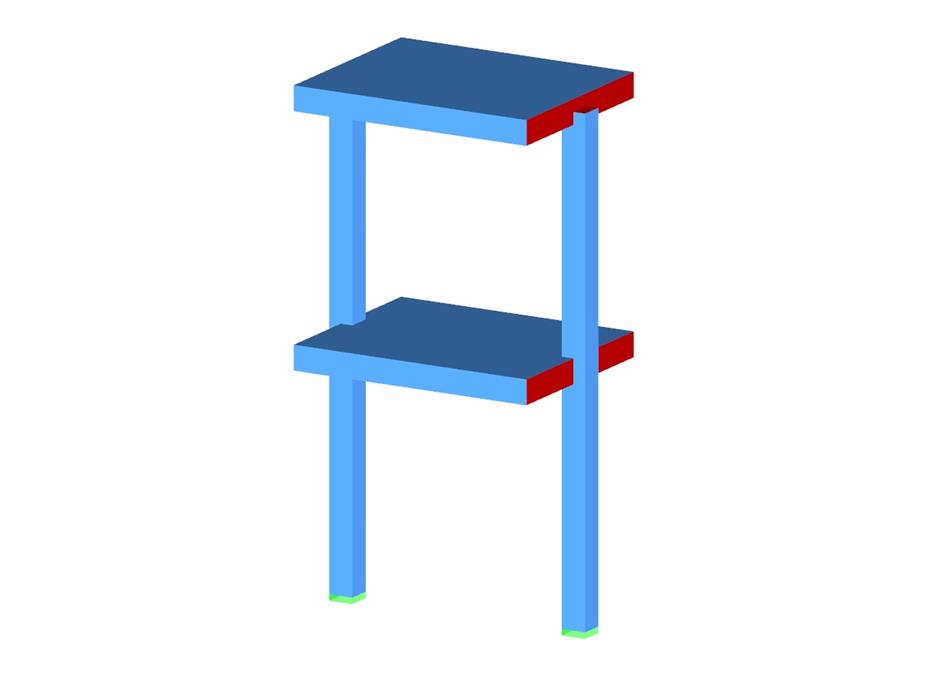

Une structure à travée simple de deux étages est soumise à des charges sismiques. Le module d’élasticité et la section des poutres du portique sont bien plus importants que ceux des poteaux, les poutres peuvent donc être considérées comme rigides. Le spectre de réponse élastique est donné selon la norme SIA 261/1:2003.
Exemple de vérification 000074 | 1
| Nombre de nœuds | 8 |
| Nombre de lignes | 8 |
| Nombre de barres | 8 |
| Cotation fonctionnelle | 5,500 x 0,500 x 10,500 m |
| Version du logiciel | 5.07.03 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
