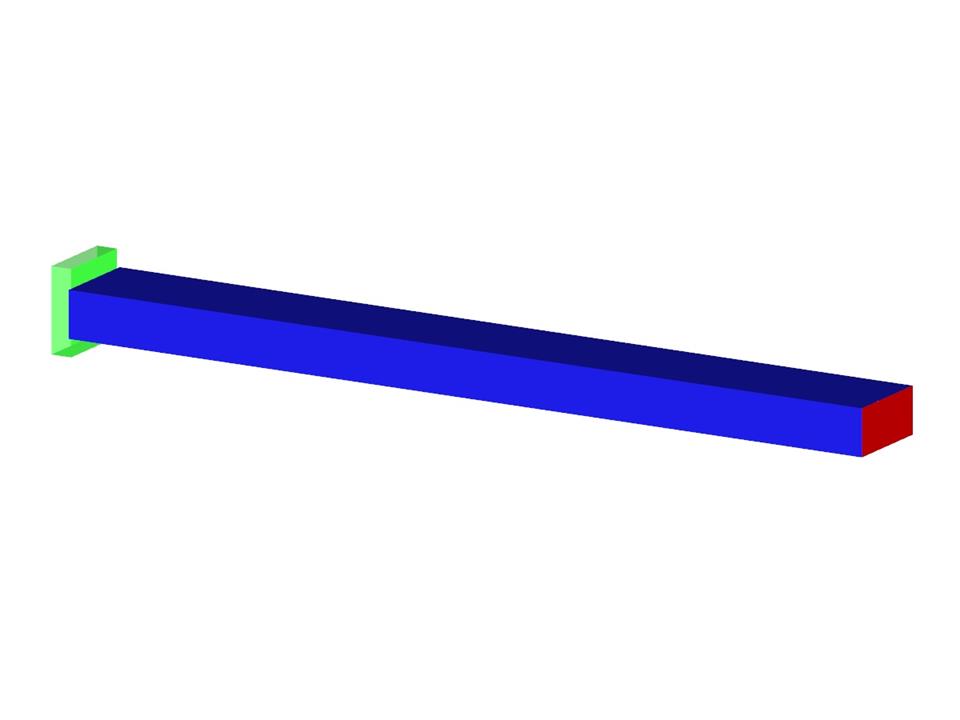

Un voladizo de acero de sección rectangular está completamente fijo en un lado y libre en el otro lado. El objetivo de este ejemplo de verificación es determinar las frecuencias naturales de la estructura.
Ejemplo de verificación 000101 | 1
| Número de nudos | 2 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Peso completo | 0.000 t |
| Dimensiones | 0,500 x 0,500 x 0,500 m |
| Versión del programa | 5.09.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
