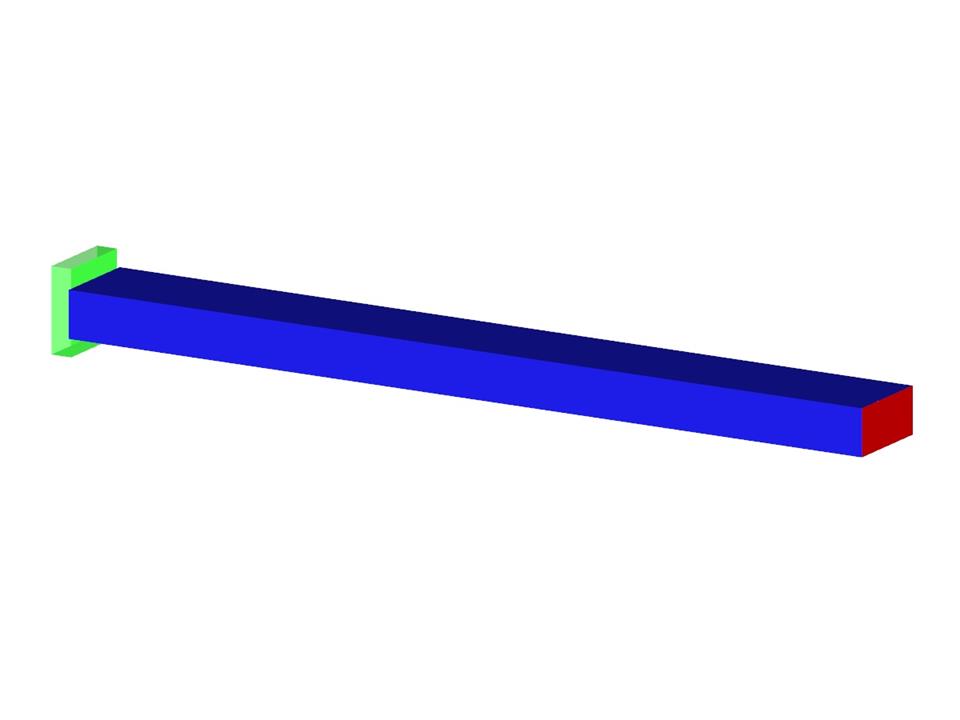

Un porte-à-faux en acier de section rectangulaire est encastré d'un côté et libre de l'autre. Le but de cet exemple de vérification est de déterminer les fréquences propres de la structure.
Exemple de vérification 000101 | 1
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Poids total | 0,000 t |
| Cotation fonctionnelle | 0,500 x 0,500 x 0,500 m |
| Version du logiciel | 5.09.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
