Un sistema de doble masa consta de dos ejes y dos masas representadas por los momentos de inercia correspondientes, concentrados en una distancia dada como masas en nudos. El eje izquierdo está fijo y la masa derecha está libre. Ignorando el peso propio de los ejes, determine las frecuencias propias de torsión del sistema.

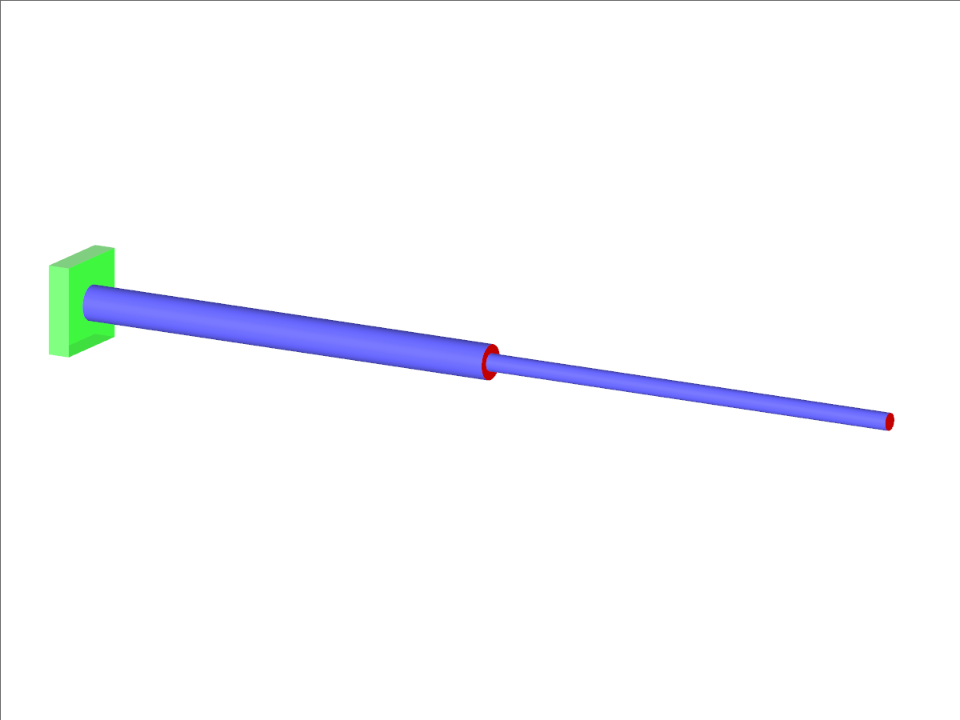

Ejemplo de verificación 000111 | 1
| Número de nudos | 3 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Peso completo | 0.006 t |
| Dimensiones | 1,035 x 0,070 x 0,070 m |
| Versión del programa | 5.10.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
