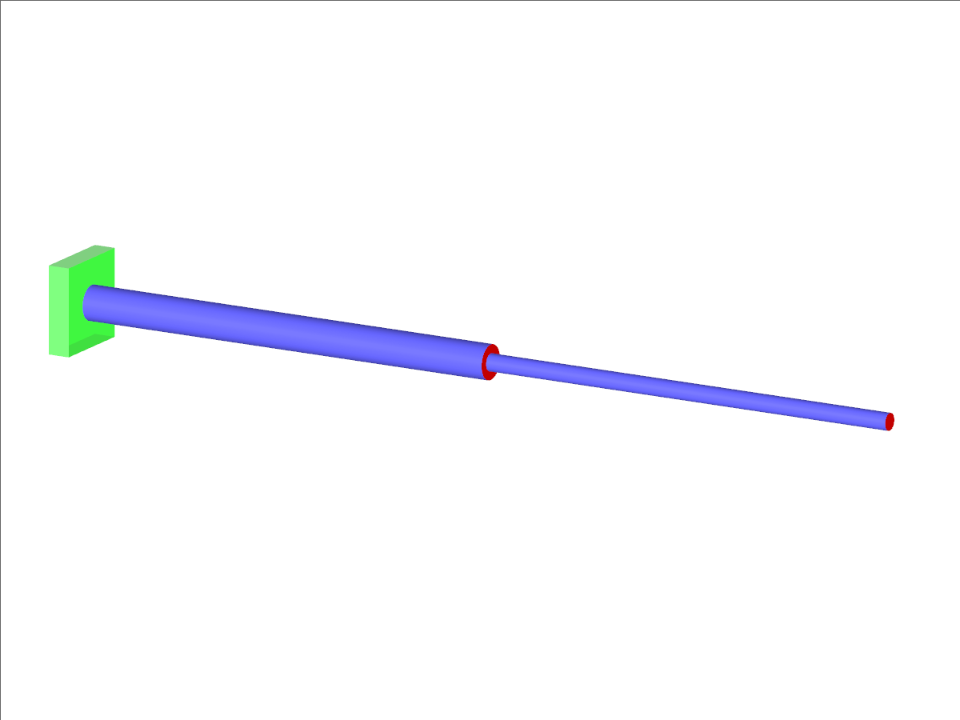

Układ dwóch mas składa się z dwóch wałów i dwóch mas reprezentowanych przez odpowiednie momenty bezwładności, skupione w określonej odległości jako masy węzłowe. Lewy wał jest utwierdzony, a prawa masa - swobodna. Pomijając ciężar własny wałów, należy określić częstotliwości drgań własnych układu.
Przykład weryfikacji 000111 | 1
| Liczba węzłów | 3 |
| Liczba linii | 2 |
| Liczba prętów | 2 |
| Ciężar całkowity | 0,006 t |
| Wymiarowanie | 1,035 x 0,070 x 0,070 m |
| Wersja programu | 5.10.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
