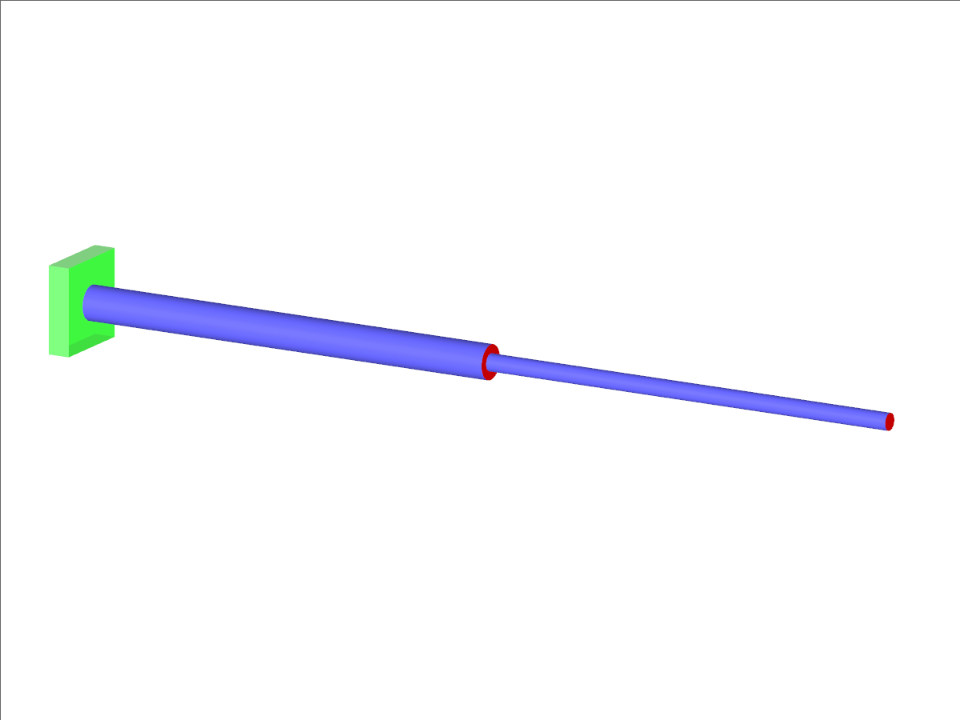

Un sistema a doppia massa è costituito da due alberi e due masse rappresentate dai corrispondenti momenti di inerzia, concentrate in una data distanza come masse nodali. L'albero sinistro è fisso e la massa destra è libera. Trascurando il peso proprio degli alberi, determinare le frequenze naturali di torsione del sistema.
Esempio di verifica 000111 | 1
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Peso totale | 0,006 t |
| Dimensioni | 1.035 x 0.070 x 0.070 m |
| Versione del programma | 5.10.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
