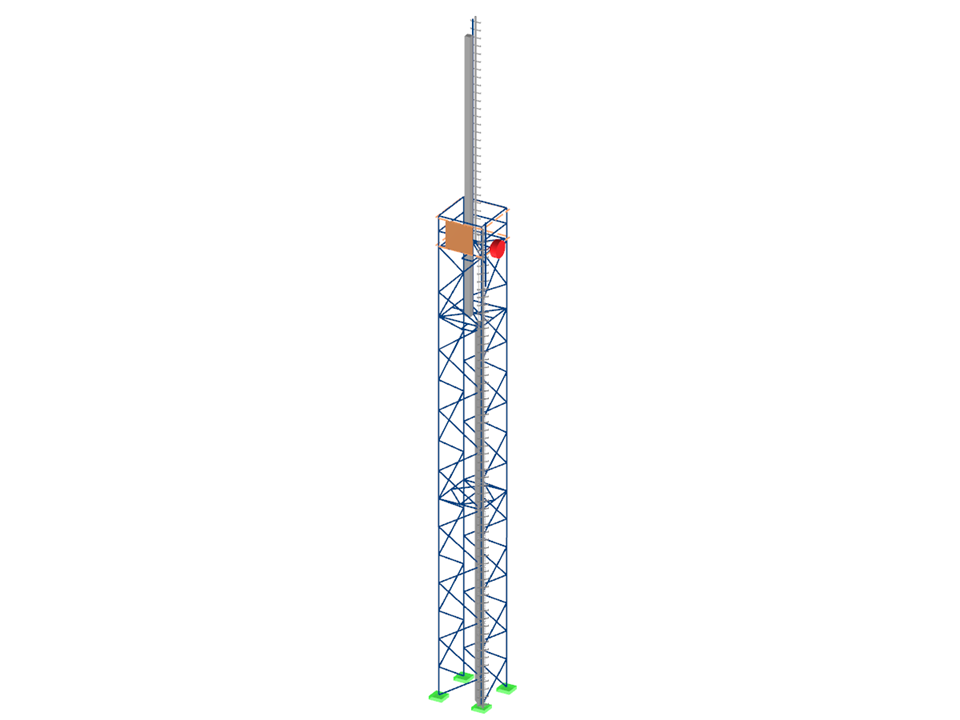

Antenna radio
| Numero di nodi | 127 |
| Numero di linee | 221 |
| Numero di aste | 221 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 34 |
| Nr. di combinazioni di carico | 48 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 3,688 t |
| Dimensioni | 1.947 x 24.000 x 1.965 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Caratteristiche del prodotto
Dlubal_KohlA_(2).png?mw=350&hash=0d744100cd9447e69fd934c529c7e9c1df090e54)
- Selezione di vari giunti, per esempio:
- Unione bullonata delle diagonali senza piastra di rinforzo 2D
- Unione bullonata delle diagonali senza piastra di rinforzo 3D
- Unione bullonata per colonna
- Giunti a T, K e KT considerati per collegamenti di diagonali
- Possono essere selezionate diverse categorie:
- A - Collegamenti sottoposti a taglio/rifollamento
- B - Collegamenti resistenti allo scorrimento allo stato limite di esercizio
- C - Collegamenti resistenti allo scorrimento nello stato limite ultimo
- Classi di resistenza dei bulloni da 4.6 a 10.9
- Diametro dei bulloni da M12 a M42
- La spaziatura dei bulloni può essere modificata
- Il collegamento intero può essere visualizzato in una finestra illustrativa
Dlubal_KohlA.png?mw=512&hash=db51ba02de19cdf2e25efd87b979485016104278)
- Considerazione del peso proprio di una torre, comprese le attrezzature
- Distribuzione del carico da vento per le facce sottovento e controvento del tralicco, o distribuzione definita dall'utente
- Determinazione dei carichi del vento applicati al traliccio e all'apparecchiatura, specialmente per strutture soggette a vibrazione (coefficiente di raffica)
- Assegnazione delle superfici e dei carichi concentrati alle piattaforme
- Possibilità di ridurre il carico del vento totale selezionando i singoli oggetti
- Determinazione dei carichi del ghiaccio per le classi G e R con spessore preimpostato e lunghezza dell'incremento unidirezionale del ghiaccio
- Generazione dei casi di carico del traffico con superficie e carichi umani
- Generazione di piattaforme interne ed esterne utilizzando la libreria, compresi i modelli parametrizzati
- Librerie per estensioni tubulari e mensole di antenne come costruzioni 2D e 3D
- Gruppi di antenne ordinati in funzione degli operatori di rete mobili
- Database per antenne paraboliche, a lente, a guscio, compatte e cuboidali
- Input parametrizzato per condotti interni, cavi e scale con grafico interattivo
